Контроль качества сварных соединений

Лаборатория «СМСЛ» проводит полный цикл обследования сварных швов: визуальный осмотр, ультразвуковую дефектоскопию, радиографический контроль, капиллярную и магнитопорошковую диагностику. Выявляем непровары, трещины, поры, шлаковые включения и другие дефекты, влияющие на прочность и герметичность соединений.

Почему важен контроль сварных швов?

Сварное соединение — самый ответственный и уязвимый участок любой металлоконструкции, трубопровода или оборудования. Один незамеченный дефект может привести к аварии, остановке производства и многомиллионным убыткам. Поэтому контроль качества сварных соединений — обязательное требование при строительстве, ремонте и эксплуатации промышленных объектов.
Лаборатория СМСЛ предоставляет услуги по контролю качества сварных швов более 18 лет. Мы работаем на объектах «Газпрома», нефтеперерабатывающих заводов, строящихся газохимических комплексов и машиностроительных гигантов. Нам доверяют самые ответственные производства России.

Какие дефекты мы находим?

Наши методы контроля выявляют все виды дефектов сварных соединений: трещины, непровары, поры, газовые включения и др.

Какие методы контроля сварных швов мы используем?

Выбор метода контроля всегда начинается с изучения нормативно-технической документации на объект (ГОСТы, технические регламенты, ПНАЭ, СТО, стандарты предприятия).

Именно в ней четко прописано:

какие дефекты наиболее опасны;
какие зоны требуют контроля;
какие методы являются обязательными на каждом этапе.

В зависимости от типа конструкции, материала, условий доступа и требований НТД мы проводим тот или иной метод контроля.

Метод контроля	Что выявляет	Преимущества
Визуально-измерительный (ВИК)	Поверхностные дефекты: трещины, подрезы, наплывы, смещение кромок	Самый быстрый и дешевый
Ультразвуковой (УЗК)	Внутренние дефекты: непровары, поры, трещины, расслоения	Глубокое прозвучивание, безопасность, подходит для толстостенных швов
УЗК с фазированными решетками (ФАР)	Высокоточная визуализация формы дефекта в реальном времени	Позволяет построить 3D-картину шва, определить размеры и ориентацию дефекта
Радиографический (в том числе цифровая радиография)	Внутренние дефекты — поры, непровары, шлаковые включения	Документированный результат (снимок), объективная оценка
Капиллярный	Мельчайшие поверхностные трещины и поры (до 0,1 мм)	Подходит для цветных металлов и сложной геометрии

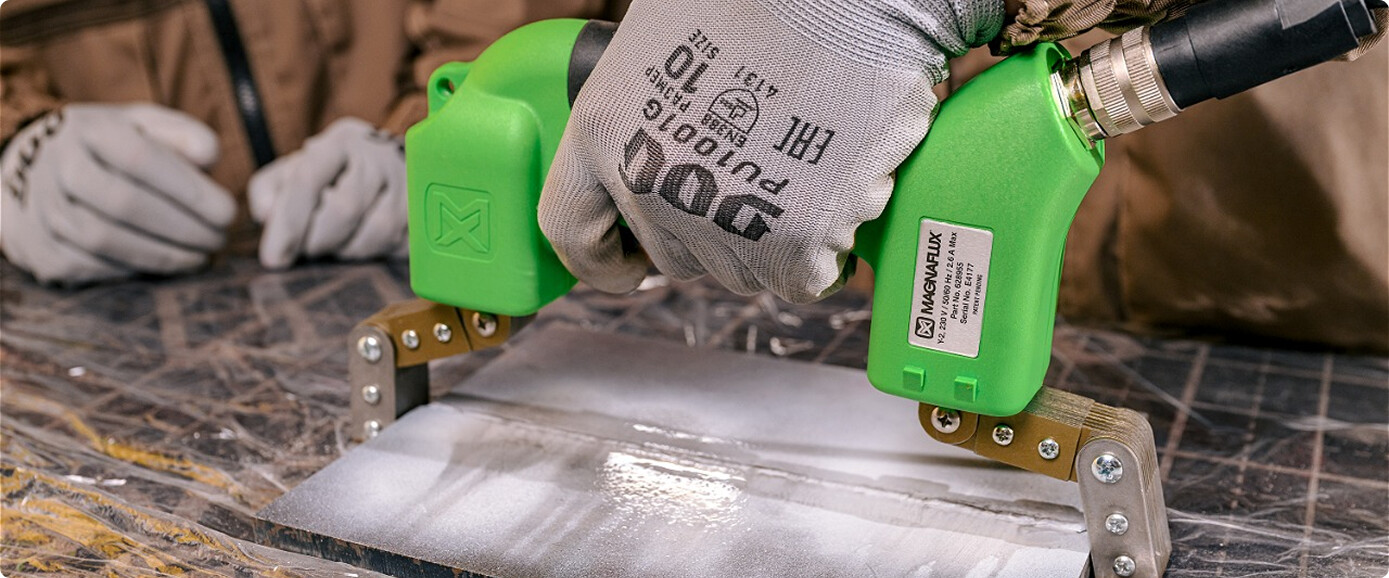

Магнитопорошковый	Поверхностные и подповерхностные трещины в ферромагнитных сталях	Высокая чувствительность, видимый рельеф дефекта

Также мы применяем TOFD-метод для точного измерения высоты дефектов, контроль методом акустической эмиссии для мониторинга сварных швов сосудов и трубопроводов под нагрузкой, спектральный анализ сварных швов для обнаружения недопустимых примесей.

Какие объекты мы контролируем?

Трубопроводы (магистральные, технологические, нефтегазовые, водопроводные)
Металлоконструкции (фермы, балки, колонны, опоры ЛЭП, мостовые переходы)
Сосуды и резервуары (в том числе работающие под давлением)
Строительные конструкции (стыки арматуры, закладные детали)
Оборудование предприятий (котлы, турбины, реакторы, насосные агрегаты)

По результатам контроля мы выдаем официальное заключение или протокол. Этот документ можно предоставить надзорным органам (например, Ростехнадзору), и он подтверждает, что работы выполнены в соответствии с нормативными требованиями.

Заполните форму ниже, чтобы получить консультацию или заказать услуги по контролю качества сварных швов.
