В августе 2005 года компанией Olympus были анонсированы новые видеоскопы серии IPLEX. Видеоскоп IPLEX II и IPLEX II SA созданы на базе последних достижений оптики, точной механики и микроэлектроники, прибор разрабатывался для решения широкого круга задач промышленной эндоскопии.

Видеоскопы IPLEX производятся с диаметрами рабочих частей 6 мм и 4,4 мм, специально для IPLEX II был разработан уникальный источник света высокой интенсивности. Видеоскопы IPLEX II удобны в эксплуатации,функциональны и очень эффективны.

160 мм
Диагональ экрана

Документы в PDF

Скачать карточку в формате PDF

Преимущество

В отличие от предыдущих моделей IPLEX в новых видеоскопах применен монитор с увеличенными разрешением XGA (1024x768) и диагональю экрана (160 мм), усовершенствованы возможности стереоизмерений, добавлено меню на русском языке, появилась возможность подключения видеоскопа напрямую к локальной сети.

Краткое описание прибора

Система IPLEX II обладает всеми функциями, необходимыми для визуального контроля на современном уровне:1. Управление всеми режимами и функциями может производиться одной рукой с компактного блока дистанционного управления со встроенным микрофоном для записи звуковых сопровождений.
2. Пространственные стерео измерения (см. ниже) с любого ракурса наблюдения объекта.
3. Прямая связь с компьютером.
4. Просмотр объемных (трехмерных) изображений через очки — монитор Olympus 3D Eye-Trek.
5. Два типоразмера диаметров рабочей части: 6 мм или 4,4 мм.
6. Различные длины рабочих частей видеоскопов: для 4,4 мм — длина 3,5 м; для диаметра 6 мм — длины 3,5 м; 5,0 м; 7,5 м; и 9,6 м.

Из истории разработки прибора

В техническом задании на разработку прибора Olympus IPLEX были указаны следующие требования: моноблочный, комплектный промышленный видеоскоп, обладающий максимальным набором функций, максимально удобный, максимально надежный и неприхотливый в эксплуатации. В результате — создана идеальная система для проведения быстрого, эффективного контроля любых технических объектов, в том числе — авиационных двигателей и наземных ГТУ, оборудования электростанций, различных трубопроводных систем и сосудов, работающих под давлением.

4,4 и 6 мм
Диаметры рабочей части

АРД диаграммы

АРД диаграммы для совмещенных преобразователей позволяют оператору видеть на экране три кривые. Они соответствуют браковочному, контрольному и поисковому уровням контроля.

Дефектоскоп автоматически рассчитывает эквивалентную площадь отражателя. Эта функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и повышает производительность контроля.

Предусмотрено ручное измерение уровня и координат принятых сигналов с помощью экранного курсора.

Полный набор необходимых устройств — в одной системе

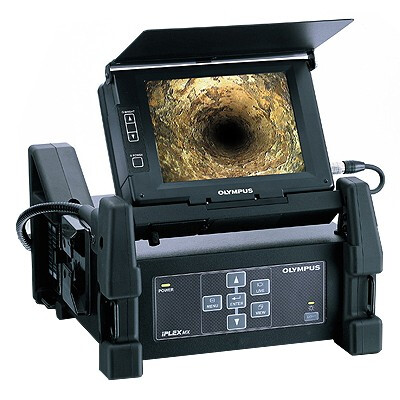

В прочном корпусе кейса, на виброзащищенном шасси, размещены все необходимые узлы и детали видеосистемы IPLEX: полноцветный ЖК монитор с TFT матрицей (диагональ 160 мм), источник света высокой интенсивности, блок формирования и обработки ТВ сигнала, процессор, накопитель снимков(SA), блок дистанционного управления с кабелем и встроенный барабан для хранения гибкой рабочей части видеоскопа.

Дистанционное управление всеми режимами

Имея вес лишь 160 граммов, блок дистанционного управления позволяет дистанционно (с удлинителем — до 8 м.), одной рукой управлять всеми функциями и рабочими режимами видеосистемы. На блоке ДУ расположен джойстик, управляющий качанием дистальной части, кнопки регулировки яркости, электронного увеличения, записи и просмотра снимков, встроенный микрофон для записи звуковых комментариев к снимкам.

3,5-9,6 м
Длина рабочей части видеоскопов

Пространственные измерения с любого ракурса наблюдения объекта

Измерительные стерео объективы для IPLEX (прямого и бокового направлений обзора) дают возможность достоверно оценивать размеры найденных дефектов (длина,ширина, глубина/высота, площадь, периметр, длина ломаной линии, профиль поперечного сечения дефекта), на записанных снимках также можно проводить многократные измерения. Метод измерений через стерео объектив — пространственная триангуляция — принципиально сходен с бинокулярным человеческим зрением. Универсальность данного метода позволяет проводить измерения практически под любым углом наблюдения контролируемой детали.

Прямая связь с компьютером

Цифровые снимки со звуковыми комментариями могут быть записаны непосредственно на жесткий диск компьютера через порт USB, на месте осмотра. С помощью программного обеспечения IPLEX Manager (поставляемого в комплектации IPLEX II SA) можно производить многократные измерения на записанных снимках, дистанционно управлять работой видеосистемы IPLEX, создавать и распечатывать акты и отчеты с фото иллюстрациями, передавать цифровые снимки по электронной почте.

В модификации IPLEX II со встроенной сетевой картой (LAN) прибор способен подключаться к локальной сети, что позволит проводить удаленный осмотр объектов специалистами, не находящимися в зоне осмотра. Также появилась возможность отправки изображений по электронной почте непосредственно с видеоскопа.

160 грамм
Вес прибора

Просмотр объемных изображений через очки-монитор Olympus 3D Eye-Trek

Очки-монитор Olympus 3D Eye-Trek (наголовный монитор) обеспечивают просмотр двухмерных и трехмерных изображений в режиме «стерео» через видеоскоп IPLEX.
