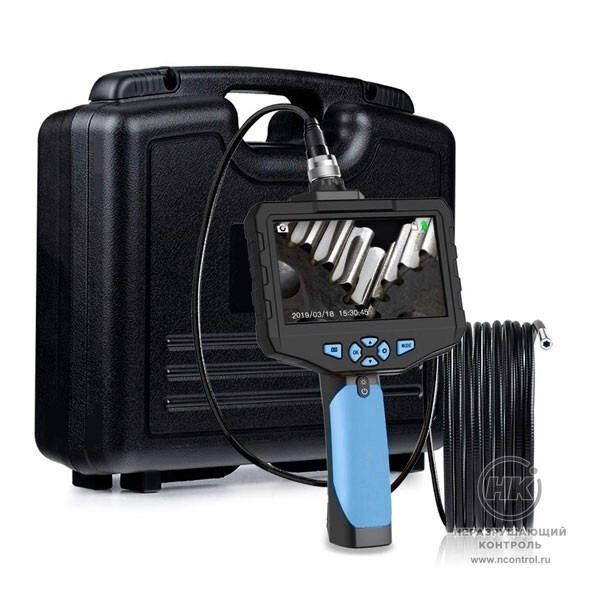

Видеоэндоскоп eVIT BS

Видеоэндоскоп eVIT BS [фото №1] Видеоэндоскоп eVIT BS [фото №2]
Видеоэндоскоп eVIT BS [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

eVIT BS - бюджетная система телеинспекции для промышленной эндоскопии внутренних частей труб, теплообменников и других труднодоступных объектов контроля. Базовый блок прибора выпускается в двух вариантах исполнения: основной и портативный. Время работы от батареи - от 4 часов. В приборе предусмотрена встроенная подсветка камеры и дисплея. Степень пылевлагозащиты зондов IP67.

Видеоэндоскопы eVIT BS подходят для инспекции сварных швов, авиационных двигателей, газотурбинных установок, литых изделий, теплообменников. Также применяются в таможенном контроле.



IP67
Класс защиты

Документы в PDF

Скачать карточку в формате PDF
Руководство пользователя
Брошюра eVIT BS

Линейка сменных зондов для любых задач

Видеоэндоскоп eVIT BS состоит из базового блока и подключенного к нему сменного зонда.

Зонды оснащены регулируемой светодиодной подсветкой. Полиуретановая оплетка зонда обеспечивает устойчивость к воде, маслу и агрессивным средам. Класс защиты - IP67.

Комплект зонда по умолчанию включает защитный резиновый колпачок; самые длинные зонды идут в комплекте с защитным кольцом, магнитом и адаптером 90°.

Возможна поставка вместе с насадкой для удаления инородных объектов.

Камера зонда 2МП обеспечивает вывод изображения на экран в высоком разрешении

Рабочая длина зонда
Диаметр зонда1 м3 м5 м
3,9 ммeVIT BSP 39-100eVIT BSP 39-300-
5,0 ммeVIT BSP 50-100--
5,5 мм; 2 камерыeVIT BSP 55-100eVIT BSP 55-300-
7,6 ммeVIT BSP 76-100eVIT BSP 76-300eVIT BSP 76-500
8,0 ммeVIT BSP 80-100eVIT BSP 80-300eVIT BSP 80-500
12,5 мм; автофокусeVIT BSP 125-100eVIT BSP 125-300-

Фотосъемка в разрешении 1920 x 1080

Данные с камеры зонда выводятся на дисплей базового блока. Дисплей каждой модели оснащен антибликовым покрытием, двойным ламинированием и регулируемой светодиодной подсветкой.

По умолчанию видеоэндоскоп запускается в режиме фотосъемки. Переключение между режимами съемки и просмотром архива осуществляется нажатием кнопки [М].

Передача данных на ПК осуществляется посредством переноса с Mirco-SD или напрямую через USB-кабель.

Базовый форм-факторБазовый форм-фактор

Портативный форм-фактор
Портативный форм-фактор

Базовая комплектация

  • базовый блок;
  • Micro SD на 32 ГБ;
  • кабель Micro-USB;
  • комплект для протирки оптических элементов;
  • кейс высокой прочности;
  • руководство пользователя.

Дополнительная комплектация

  • жесткая направляющая длиной 870 мм;
  • наборы центраторов;
  • проталкивающее устройство;
  • гибкая направляющая.


Слева направо: жесткая направляющая, наборы центраторов, проталкивающее устройство, гибкая направляющая

Технические характеристики базовых блоков

Габариты- 115 x 180 x 31 мм
- 230 x 120 x 73 мм (Portable)
Масса300 г
Дисплей- TFT LCD 5” / 127 мм, 1280 x 720
- TFT LCD 4.3” / 110 мм, 1280 x 720 (Portable)
ПитаниеАккумулятор Li-Ion 3.7 В
ПодсветкаСветодиодная: ручная (5 уровней) / автоматическая
Время автономной работы4 ч (время заряда 3 часа)
Запись на носительMicro-SD карта памяти (до 32 ГБ)
Скачивание файловРазъем Micro-USB
Запись фотоJPEG 1920 х 1080 пкс
Запись видеоAVI 1280 х 720 пкс
Частота кадров видео30 к / с
ЭкспозицияАвтоматическая
Баланс белогоФиксированный
Обработка изображенияВращение на 180°
Дополнительное освещениеВстроенный в корпус светодиодный фонарь
Степень защитыIP54
Язык интерфейсаРусский (доп. 7 языков)
РегулировкаРучная регулировка угла наклона разъема зонда (Portable)

Технические характеристики сменных зондов

Габариты рукоятки40 x 185 мм
Масса320 г
ПитаниеUSB / разъем базового блока
ПодсветкаСветодиодная: ручная (6 уровней) / автоматическая
ИнтерфейсыMicro-USB
Частота кадров видео30 к / с
ЭкспозицияАвтоматическая
Баланс белогоФиксированный
Температура работыОт -20 °C до +60 °C
Температура храненияОт -20 °C до +60 °C
ВлажностьДо 95% без конденсата
Степень защитыIP67
Тип камерыCMOS (КМОП) 921 600 пкс
Направление подсветкиØ 3.9, 5.0, 7.6, 14.5: прямое
Ø 5.5, 8.0: прямое и боковое
Жесткость зондовØ 3.9, 5.0: гибкие
Ø 5.5, 7.6, 8.0, 14.5: полужесткие (с памятью формы)
Диаметры зондов3.9, 5.0, 5.5, 7.6, 8.0, 14.5 мм
Длины зондов1, 3, 5 м
Длина головки камерыØ 3.9: 28 мм; Ø 5.0: 25 мм; Ø 5.5: 40 мм; Ø 7.6: 28 мм; Ø 8.0: 37 мм; Ø 14.5: 45 мм
Поле обзора70°
Направление обзораØ 3.9, 5.0, 7.6, 14.5: прямое 0° Ø 5.5, 8.0: прямое 0° и боковое 90°
Глубина резкостиØ 3.9: 20 мм - ∞; Ø 5.0: 10 мм - ∞; Ø 5.5: 20 мм - ∞; Ø 7.6: 20 мм -∞; Ø 8.0: 20 мм - ∞; Ø 14.5: 15 мм -∞ (автоматическая регулировка)
Оплетка зондаПолиуретан
Защита резьбы головки камерыØ 7.6, 8.0, 14.5: защитное кольцо
УстойчивостьВода, масла и агрессивные среды
