Измерительный эндоскоп ВИС ПРО 10.1 СМИ46

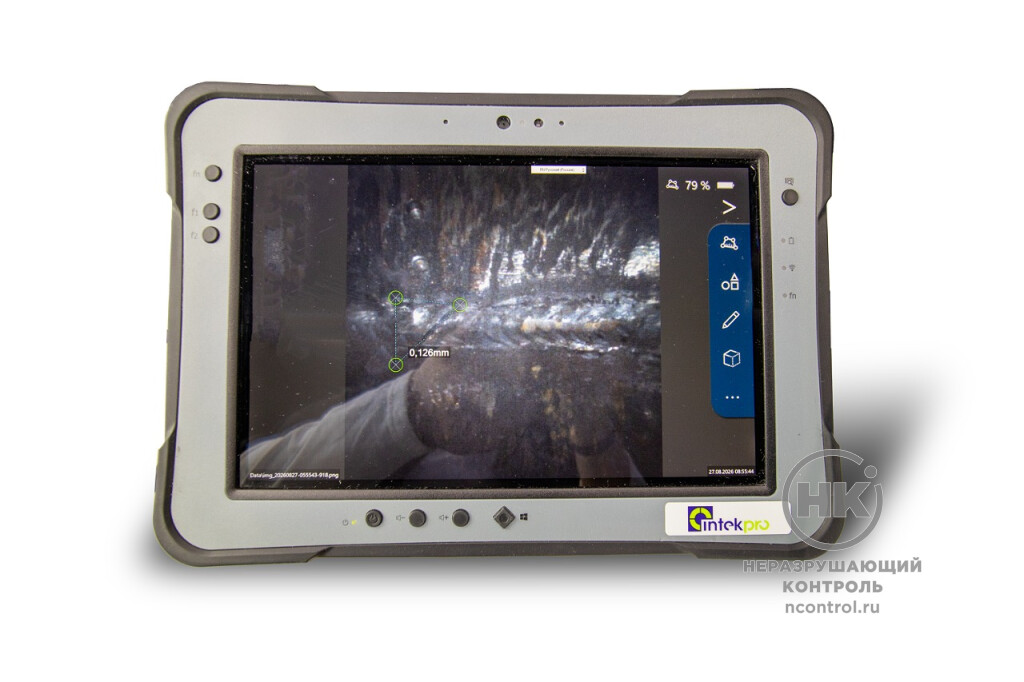

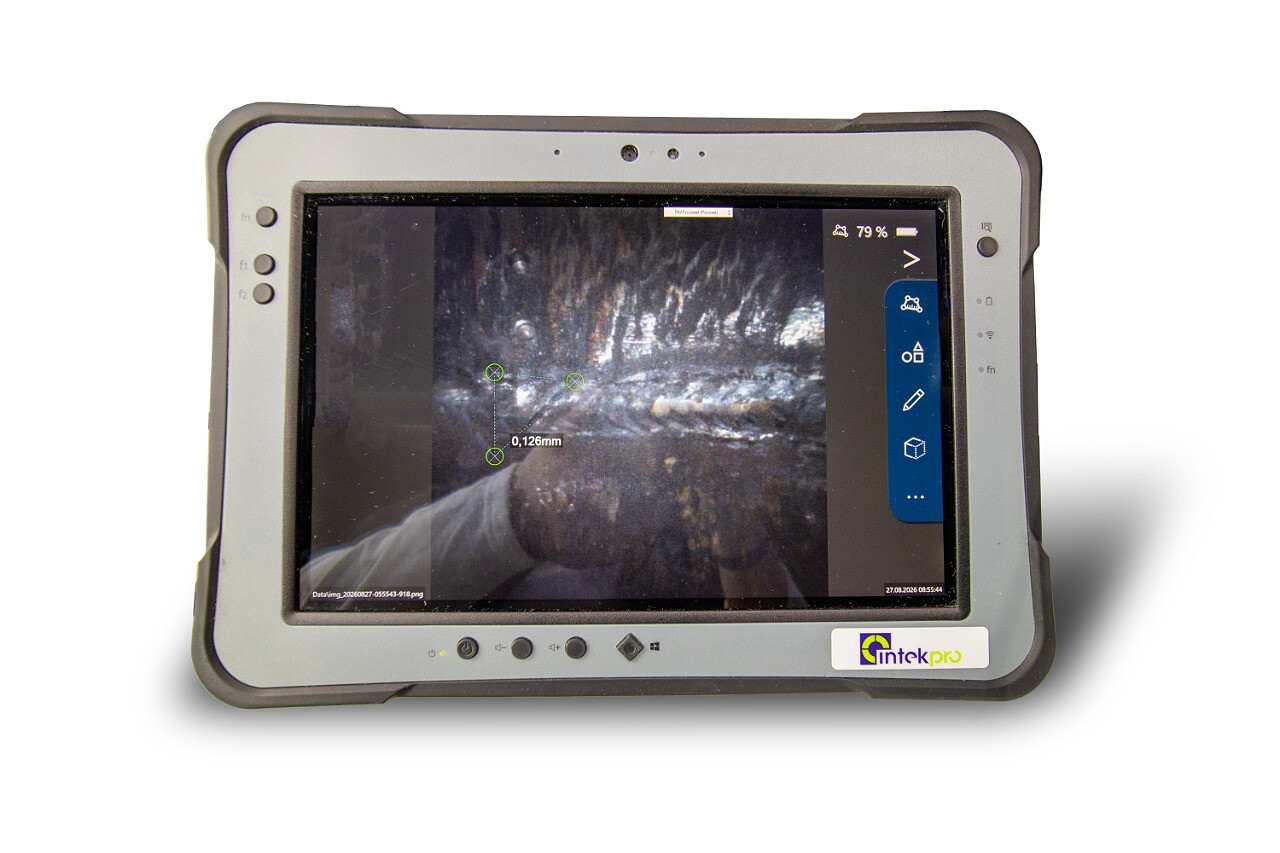

Измерительный эндоскоп ВИС ПРО 10.1 СМИ46 [фото №3]

Добавить в корзину

Купить

Задать вопрос о товаре

ВИС ПРО 10.1 СМИ46 — измерительный видеоэндоскоп со сменными зондами. Стереоскопическая система из двух камер позволяет не только визуально исследовать труднодоступные области, но и выполнять измерения дефектов: определять длину, глубину и площадь, проводить измерения между точками и строить 3D-модель дефекта.

Главная особенность модели — возможность не только обнаружить дефект, но и измерить его непосредственно в процессе контроля. Две камеры формируют стереоскопическое изображение, на основе которого прибор выполняет измерения длины, глубины и площади дефекта, а также измерения «точка–точка» и «точка–линия». Для пространственной оценки предусмотрено построение 3D-модели обнаруженного дефекта.

Модульная конструкция позволяет использовать один управляющий блок со сменными зондами. Для данной модели предусмотрены зонды диаметром 6 мм с рабочей длиной от 1 до 5 м, поэтому конфигурацию можно подобрать под глубину и геометрию контролируемого объекта.

3D
визуализация дефектов

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Гибкий зонд вводится через технологическое отверстие, канал или другую точку доступа к контролируемой области. В дистальной части зонда расположены две камеры, формирующие стереоскопическое изображение объекта.
Оператор управляет направлением зонда и встроенной светодиодной подсветкой, наблюдая изображение на сенсорном экране. После обнаружения дефекта можно выполнить его измерение непосредственно на полученном изображении.
Система позволяет определять длину, глубину и площадь дефекта, выполнять измерения между точками и по линии, а также формировать его трёхмерную модель. При измерениях могут применяться алгоритмы искусственного интеллекта.

Преимущества

Измерение дефекта непосредственно в процессе контроля — оператор может определить его длину, глубину и площадь без извлечения изделия или дополнительного измерительного оборудования.
Стереоскопическая система из двух камер — получение данных, необходимых для пространственных измерений и построения 3D-модели.
3D-модель дефекта — возможность представить обнаруженное повреждение в объёме и использовать полученные данные для анализа.
Четырёхнаправленная артикуляция ±160° — управление направлением рабочей части зонда внутри контролируемого объекта.
Сменные зонды длиной 1–5 м — один управляющий блок можно использовать с зондами различной рабочей длины.
Диаметр зонда 6 мм — доступ к протяжённым каналам и полостям ограниченного сечения.
Работа в сложных условиях — зонд имеет защиту IP67, вольфрамовую оплётку и устойчивость к маслу, бензину и керосину.
Температурный диапазон зонда −25…+90 °С — возможность проводить контроль при повышенной и отрицательной температуре в пределах установленного диапазона.
Русскоязычное меню — управление прибором и работа с результатами контроля без необходимости использования интерфейса на иностранном языке.

Особенности метода

ВИС ПРО 10.1 СМИ46 позволяет проводить визуально-измерительный контроль (ВИК) внутренних поверхностей и труднодоступных участков изделий.
При обнаружении несплошности или повреждения оператор может сразу зафиксировать изображение и выполнить измерение его геометрических параметров. Это позволяет использовать прибор не только для поиска дефектов, но и для документирования их характеристик.

Эндоскоп особенно полезен при контроле:

внутренних полостей и каналов;
сварных соединений и прилегающих участков;
труб и трубопроводов;
деталей сложной геометрии;
внутренних поверхностей оборудования;
узлов и агрегатов, разборка которых затруднена или нежелательна.

Результаты можно сохранять в виде фото- и видеоматериалов, добавлять комментарии и использовать при оформлении результатов контроля.

Отрасли и типовые задачи

ВИС ПРО 10.1 СМИ46 применяется для визуально-измерительного контроля в промышленности:

Авиация: осмотр внутренних полостей и узлов авиационных двигателей и агрегатов, выявление и измерение повреждений.
Космическая отрасль: контроль внутренних поверхностей и труднодоступных участков сложных конструкций.
Энергетика: инспекция оборудования, узлов и внутренних полостей энергетических установок.
Нефтегазовая отрасль: обследование трубопроводов, технологических каналов и внутренних поверхностей оборудования.
Машиностроение: контроль деталей и узлов сложной формы, внутренних каналов и полостей.
Металлургия: осмотр оборудования и внутренних поверхностей в условиях промышленного производства.
Автомобилестроение: контроль внутренних полостей, агрегатов и узлов.
Трубопроводные системы: выявление, измерение и документирование дефектов изделий.

Комплектация

сенсорный планшет 10,1″;
сменный зонд;
аккумуляторная батарея;
зарядное устройство;
карта памяти 32 ГБ;
блок питания;
ударопрочный кейс;
руководство по эксплуатации и паспорт на русском языке.

Технические характеристики

Исполнение	Со сменными зондами
Диаметр зонда, мм	6
Рабочая длина зонда, м	1–5
Рабочая часть	Гибкая
Направление обзора	Прямое
Артикуляция	4-направленная, ±160°
Разрешение, пикс.	800 × 800
Количество камер	2
Угол обзора	90°
Глубина резкости, мм	3–200
Оплётка	Вольфрам
Измерения	3D-измерение
Измеряемые параметры	Длина, глубина, площадь; точка–точка; точка–линия
Цифровое увеличение	Есть
Подсветка	Регулируемая светодиодная, 6500 К
Класс защиты зонда	IP67
Рабочая температура зонда, °С	−25…+90
Встроенная память	До 128 ГБ
Карта памяти в комплекте	32 ГБ
Время автономной работы	До 2,5 ч
Масса	Не более 1,5 кг
Дисплей	Сенсорный, 10,1″
Язык меню	Русский
