Образцы для вихретокового контроля

Купить
В избранноеВ избранное
СравнитьСравнить

Документы в PDF

Настроечный образец ВСО-Д-4

Настроечный образец для вихретокового контроля с ротационным датчиком. Искусственный дефект нанесен в виде риски различной глубины. Изготавливается с различными диаметрами отверстий под преобразователи.
Материал образца - алюминий.


Образец удельной электропроводности

Образец удельной электропроводности цветных металлов, предназначенный для настройки и проверки работоспособности измерителей электропроводности типа МВП-2М  и других.

Стандартный образец №2 RRJ

Стандартный образец №1 для выявления для выявления дефектов вокруг головок болтов и заклепок. Изготовлен в соответствии с требованиями  51-63-01 на RRJ-100.

Стандартный образец №3 RRJ

Стандартный образец №3 для выявления дефектов во втором слое (под обшивкой) на элементах конструкций с плоскими поверхностями или криволинейными поверхностями с большим радиусом кривизны. Изготовлен в соответствии с требованиями  51-63-01 на RRJ-100.

Настроечный образец ВСО-Д-5-10

Настроечный образец для вихретокового контроля с ротационным датчиком. Искусственный дефект нанесен в виде риски различной глубины. Изготавливается с различными диаметрами отверстий под преобразователи.
Материал образца - алюминий.


Стандартный образец №4 RRJ

Стандартный образец №4 для выявления дефектов вокруг головок болтов и заклепок во втором слое (под обшивкой). Изготовлен в соответствии с требованиями  51-63-01 на RRJ-100.

Стандартный образец №1 RRJ

Стандартный образец №1 для выявления дефектов на плоских поверхностях элементов конструкций или криволинейных поверхностях с большим радиусом кривизны. Изготовлен в соответствии с требованиями  51-63-01 на RRJ-100.

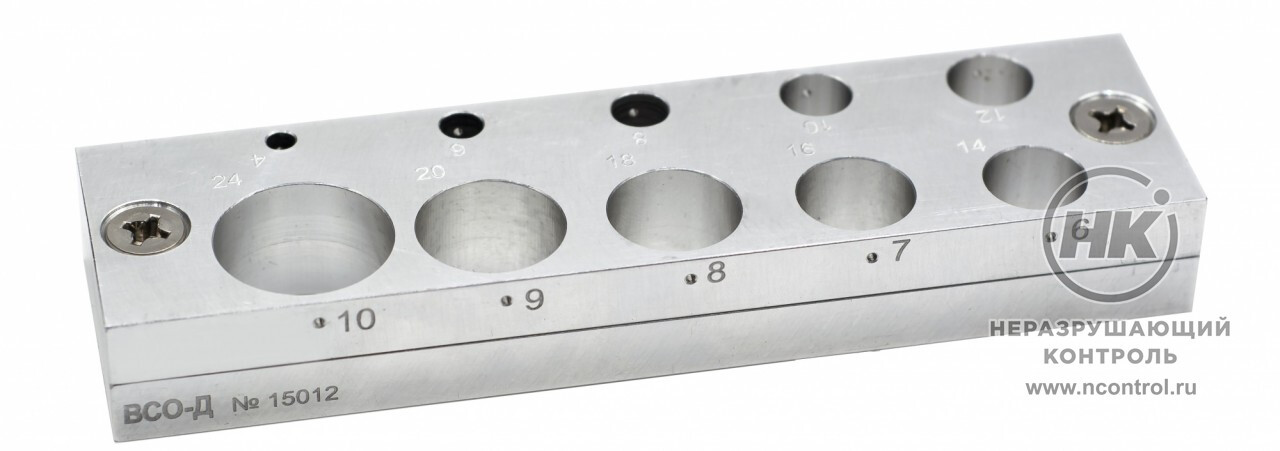

Настроечный образец ВСО-Д

Настроечный образец для вихретокового контроля с ротационным датчиком. Искусственный дефект нанесен в виде цилиндрического сверления. Изготавливается с различными диаметрами отверстий под преобразователи.
Материал образца - алюминий.

Образец-имитатор содержания ферритной фазы

Образец - имитатор содержания ферритной фазы  для преобразователя Ф010 с прибором МВП-2М.Позволяет проверить работоспособность и настройку ферритометра МВП-2М перед проведением измерений. Поскольку имитация осуществляется разной толщиной пленок, наклеенных на стальную подложку, использовать данный образец можно только с  указанным преобразователем и прибором. Применение образца-имитатора для других типов ферритометров недопустимо!

Меры эталонные КСО-ВК

Меры эталонные из комплекта КСО-ВК предназначены для настройки, проверки, чувствительности и поверки вихретоковых дефектоскопов при использовании накладных вихретоковых преобразователей.Комплекты эталонных мер КСО-ВК воспроизводят дефекты нарушения сплошности материала типа поверхностных трещин. Меры представляют собой изделия, изготовленные из различных сплавов в виде прямоугольных пластин толщиной 5мм с тремя пазами шириной 0,2мм и глубиной 0,2; 0,5 и 1,0 мм.Комплект эталонных мер КСО-ВК внесен в реестр средств измерений Российской Федерации, регистрационный номер №49180-12, свидетельство RU.C.27.003.A № 45655 от 27.10.2016г.
