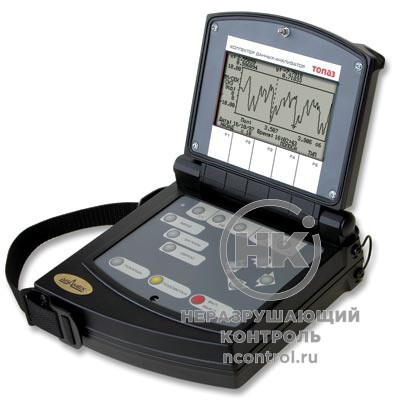

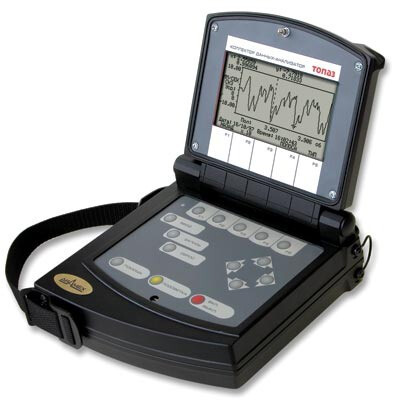

Анализатор вибрации ТОПАЗ
Виброанализатор ТОПАЗ — это портативный микропроцессорный виброизмерительный прибор, позволяющий решать большинство задач современной вибродиагностики.
Наличие всех необходимых исследовательских функций, расширенный частотный диапазон прибора 0,3...40000 Гц, встроенная балансировочная программа, надежность конструкции и высокая точность метрологических характеристик делают ТОПАЗ незаменимым инструментом современного специалиста по вибродиагностике и наладке оборудования.
Прибор зарегистрирован в Государственном Реестре средств измерений № 19888-00.
16 точек
Измерения в программе прибора
Принцип работы
Прибор может использоваться и как автономный анализатор вибрации, при этом все измерения и данные анализа записываются в энергонезависимую память прибора, и как составная часть системы мониторинга состояния оборудования, задействовав всю мощь программного обеспечения ДИАМАНТ-2.
Количество измерительных каналов анализатора может быть увеличено за счет дополнительных модулей расширения на 4, 16 или 64 канала, это позволяет производить последовательный опрос датчиков, не переставляя их из точки в точку.
В приборе предусмотрены специальные функции ранней диагностики состояния подшипников качения и зубчатых передач, измерения пик-фактора, эксцесса и спектра огибающей.
Балансировочная программа прибора позволяет производить динамическую балансировку роторов в собственных опорах при использовании до 16 плоскостей коррекции и до 16 точек измерения. Использование 4 и 16 канальных мультиплексоров позволяет сократить время и обеспечить удобство уравновешивания роторов в собственных опорах.
Для измерения и анализа вибрации (вибродиагностики) низкооборотных машин, например гидроагрегатов ГЭС (гидрогенераторов), анализатор вибрации ТОПАЗ может поставляться в низкочастотном исполнении (нижний предел частоты 0,3 Гц) в комплекте с низкочастотными датчиками вибрации РА-057.
В виброанализаторе ТОПАЗ предусмотрены функции сложения и разложения векторов, проверки матрицы коэффициентов влияния на устойчивость, расчетов матричным и векторным способами.

Документы в PDF

Особенности

- большой жидкокристаллический низкотемпературный дисплей с высоким разрешением и подсветкой;
- возможность работы при температурах от -20 до +60 °С;
- обновление программного обеспечения через Internet;
- программируемое переключение канала ввода данных — основной, мультиплексор;
- система контекстно-зависимых сообщений ПОМОЩИ;
- функция энергосбережения;
- двусторонняя связь с системой ДИАМАНТ-2;
- прочный цельнофрезерованный, пыле и влагозащищенный корпус;
- мембранная клавиатура с тактильным эффектом;
- неограниченное время хранения данных;
- два процессора — управляющий и сигнальный;
- легкозаменяемые, стандартные аккумуляторы или батареи;
- индикация уровня остаточного заряда аккумуляторов.
Комплектация

- датчик вибрации РА-023;
- установочный магнит для датчика для неровных поверхностей;
- щуп для датчика;
- лазерный отметчик КР-020-Л с магнитной стойкой, в комплекте с метками светоотражающими (100 шт);
- электромагнитный отметчик КЕ-010;
- импульсный молоток;
- переходник TNC-ОНЦ;
- комплект кабелей (к датчику вибрации - 1,5 м и 6 м, к лазерному отметчику - 6 м);
- комплект запасных аккумуляторов;
- зарядное устройство, блок сетевого питания;
- сумка для транспортировки;
- руководство по эксплуатации.
