SDT Ультразвуковой детектор, акустическая камера SonaVu



 SDT SonaVu — ультразвуковой детектор для визуализации дефектов. В основе устройства цифровая камера с высоким разрешением и матрица из 112 высокочувствительных микрофонных датчиков. Есть возможность прослушивания сигнала от дефекта. Предназначена для поиска неисправностей и диагностики промышленного оборудования. Габариты: 237 мм x 146 мм x 56 мм, вес 1,2 кг.

Применяется для визуализации утечек сжатого воздуха, газов и вакуума на предприятиях, использующих системы высокого давления, электрических неисправностей; для мониторинга состояния механического оборудования, для контроля герметичности, поиска источника шумов неизвестного происхождения в цехах и на промышленных предприятиях.


1,2
  кг

Вес прибора

Конструкция

Конструктивно камера представляет собой компактный симметричный блок, выполненный из прочного промышленного пластика, защищенного резиновым противоударным протектором. Благодаря рельефной антискользящей поверхности и выступающему профилю корпуса по краям прибор удобно держать в руках. Предусмотрена возможность установки камеры на штатив, крепления наплечного ремня и ремешка на левую или правую руку.

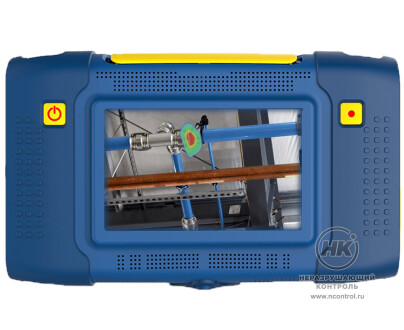

Панель камеры со стороны оператора занимает цветной сенсорный 5-дюймовый экран с регулируемым уровнем подсветки и две функциональные кнопки, позволяющие работать в перчатках. Снимки имеют высокое качество за счет функции усреднения изображений. Есть возможность одновременной записи фото и видео.

С фронтальной стороны камеры в радиальном направлении расположены цифровые микрофоны. В левом верхнем углу корпуса находится вспышка для подсветки темных мест. Датчик расстояния и оптическая камера расположены среди микрофонных сенсоров.

Принцип измерений

Принцип работы ультразвукового детектора основан на преобразовании звуковых (акустических) колебаний в электрические с последующей оцифровкой.

Возникновение различных дефектов всегда приводит к изменению излучения акустических волн объектов контроля, в том числе ультразвуковых. Самые распространенные случаи - утечка газов и жидкостей, находящихся под давлением и электрические разряды различного типа, связанные с ионизацией воздуха. При увеличении дефектов возрастает и мощность колебаний.

Микрофон состоит из заряженной мембраны и электрода. При воздействии звуковых волн колебания мембраны возрастают, это приводит к возбуждению электрических колебаний. С помощью аналогово-цифрового преобразователя уже оцифрованный сигнал передается на микропроцессор устройства, а оттуда на дисплей в виде изображения. С помощью встроенного дальномера - датчика расстояния и оптической фото- и видеокамеры в результате мы видим отображение дефектов в режиме реального времени с индикацией расстояния на экране.

Микрофоны на основе технологии MEMS

Для распознавания ультразвука используется датчик на основе микроэлектромеханической матрицы из 112 высокочувствительных микрофонных сенсоров.

Рабочий экран камеры SonaVu

Пользовательский интерфейс

При запуске устройства на дисплее отображается главное меню. Пользователь может просматривать и настраивать различные параметры измерений на главном экране без подключения к ПК. Объем внутренней памяти составляет 53 ГБ.

Главный экран программного обеспечения SonaVu

Внешний интерфейс, разъемы

Акустическая камера SonaVu совместима с другими устройствами. Возможно подключение к внешнему монитору с помощью порта для подключения HDMI-кабеля.

Файлы с фото и видео результатов измерений, хранящиеся в памяти, можно передать на USB-накопитель, а затем на ПК или другое устройство через USB-разъем 2.0 Type A.

Для прослушивания сигналов, исходящих непосредственно от дефекта, предусмотрен стандартный аудио-разъем 3,5 мм TRS для подключения наушников.

Зарядное устройство подключается с помощью разъема LEMO.

Bluetooth

УЗ-детектор SonaVu поддерживает беспроводную передачу данных по технологии Bluetooth. В качестве опции предусмотрена возможность подключения беспроводных Bluetooth-наушников.

Особенности

  • 96 000 измерений в секунду - частота дискретизации
  • 112 - число широкополосных цифровых микрофонов по технологии MEMS
  • Полноцветный сенсорный экран
  • Многофункциональная кнопка записи данных
  • Возможность прослушивания сигнала от дефекта
  • Компактные размеры
  • Встроенный аккумулятор
  • Быстрая методика диагностики
  • Визуальный отчет о дефектах
  • Функция автоматического выключения



  • 5 уровней маркировки размеров утечки
  • Запись видео
  • Встроенный датчик расстояния от дефекта до камеры
  • Вспышка
  • Интуитивный интерфейс с понятным меню
  • Отсутствие необходимости обучения работе с камерой
  • Повышенная точность - автоматическая корректировка результата в зависимости от расстояния
  • Улучшенное качество снимков за счет усреднения изображения
  • Работа в автономном режиме до 4-х часов



112


Число широкополосных цифровых микрофонов

Соответствие стандартам

Устройство соответствует требованиям следующих стандартов по электромагнитной совместимости: EN 5032:2015, EN 55035:2017, EN 61000-3-2:2014, EN 61000-3-3:2013.

Базовая комплектация

  • Камера акустической визуализации SonaVu с ремешком на руку и резиновой ручкой
  • Блок питания SonaVu с адаптерами
  • Набор для чистки SonaVu
  • SDT930 Индивидуальный защитный кейс

Комплектация Pro

  • Камера акустической визуализации SonaVu с ремешком на руку и резиновой ручкой
  • Блок питания SonaVu с адаптерами
  • Набор для чистки SonaVu
  • Приемник для контроля утечек SDT LEAKChecker с наконечником 16 мм
  • Батарея щелочная 1,5V AA, 2 шт.
  • USB-кабель
  • Отвертка для крышки батарейного отсека
  • Наушники с шейным ободом + адаптер 1/4 "> 1/8"
  • SDT930 Индивидуальный защитный кейс



Технические характеристики

Тип камеры

Матрица из микрофонов

Измерения

Звуковое давление (ультразвуковые сигналы, слышимые сигналы)
Дисплей Полноцветный сенсорный 5-дюймовый ЖК-дисплей с регулируемой подсветкой
Количество и тип микрофонов 112, цифровые MEMS
Диапазон измерений 0 - 120 дБ
Частотный диапазон 2 кГц - 48 кГц
Погрешность ± 1 дБ
Встроенная память 53 ГБ
Время автономной работы 4 часа
Отношение сигнал/шум 66 dB(A)
Дистанция определения дефекта 0,3 - 50 метров
Аккумулятор Встроенный
Беспроводная передача данных Bluetooth
Угол обзора встроенной камеры По горизонтали 66°, по вертикали 54°
Разъемы - LEMO - 1 шт. – для подключения зарядного устройства
- USB 2.0 Type A – для подключения USB-носителя
- 3,5 мм TRS – аудиовыход
- HDMI - порт для вывода видео на внешний дисплей
Температурный диапазон от -20°C до +50°C
Влажность до 85 %
Масса 1,2 кг с аккумулятором
Габариты 237 мм x 146 мм x 56 мм
