SDT Ультразвуковой детектор, акустическая камера SonaVu

Конструктивно камера представляет собой компактный симметричный блок, выполненный из прочного промышленного пластика, защищенного резиновым противоударным протектором. Благодаря рельефной антискользящей поверхности и выступающему профилю корпуса по краям прибор удобно держать в руках. Предусмотрена возможность установки камеры на штатив, крепления наплечного ремня и ремешка на левую или правую руку.

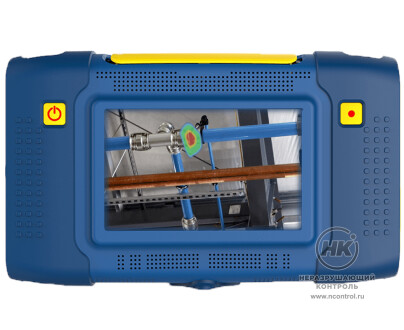

Панель камеры со стороны оператора занимает цветной сенсорный 5-дюймовый экран с регулируемым уровнем подсветки и две функциональные кнопки, позволяющие работать в перчатках. Снимки имеют высокое качество за счет функции усреднения изображений. Есть возможность одновременной записи фото и видео.

С фронтальной стороны камеры в радиальном направлении расположены цифровые микрофоны. В левом верхнем углу корпуса находится вспышка для подсветки темных мест. Датчик расстояния и оптическая камера расположены среди микрофонных сенсоров.

Принцип работы ультразвукового детектора основан на преобразовании звуковых (акустических) колебаний в электрические с последующей оцифровкой.

Возникновение различных дефектов всегда приводит к изменению излучения акустических волн объектов контроля, в том числе ультразвуковых. Самые распространенные случаи - утечка газов и жидкостей, находящихся под давлением и электрические разряды различного типа, связанные с ионизацией воздуха. При увеличении дефектов возрастает и мощность колебаний.

Микрофон состоит из заряженной мембраны и электрода. При воздействии звуковых волн колебания мембраны возрастают, это приводит к возбуждению электрических колебаний. С помощью аналогово-цифрового преобразователя уже оцифрованный сигнал передается на микропроцессор устройства, а оттуда на дисплей в виде изображения. С помощью встроенного дальномера - датчика расстояния и оптической фото- и видеокамеры в результате мы видим отображение дефектов в режиме реального времени с индикацией расстояния на экране.

При запуске устройства на дисплее отображается главное меню. Пользователь может просматривать и настраивать различные параметры измерений на главном экране без подключения к ПК. Объем внутренней памяти составляет 53 ГБ.

Главный экран программного обеспечения SonaVu

Внешний интерфейс, разъемы

Акустическая камера SonaVu совместима с другими устройствами. Возможно подключение к внешнему монитору с помощью порта для подключения HDMI-кабеля.

Файлы с фото и видео результатов измерений, хранящиеся в памяти, можно передать на USB-накопитель, а затем на ПК или другое устройство через USB-разъем 2.0 Type A.

Для прослушивания сигналов, исходящих непосредственно от дефекта, предусмотрен стандартный аудио-разъем 3,5 мм TRS для подключения наушников.

Зарядное устройство подключается с помощью разъема LEMO.

Bluetooth

УЗ-детектор SonaVu поддерживает беспроводную передачу данных по технологии Bluetooth. В качестве опции предусмотрена возможность подключения беспроводных Bluetooth-наушников.

• 96 000 измерений в секунду - частота дискретизации
• 112 - число широкополосных цифровых микрофонов по технологии MEMS
• Полноцветный сенсорный экран
• Многофункциональная кнопка записи данных
• Возможность прослушивания сигнала от дефекта
• Компактные размеры
• Встроенный аккумулятор
• Быстрая методика диагностики
• Визуальный отчет о дефектах
• Функция автоматического выключения

Устройство соответствует требованиям следующих стандартов по электромагнитной совместимости: EN 5032:2015, EN 55035:2017, EN 61000-3-2:2014, EN 61000-3-3:2013.

• Камера акустической визуализации SonaVu с ремешком на руку и резиновой ручкой
• Блок питания SonaVu с адаптерами
• Набор для чистки SonaVu
• SDT930 Индивидуальный защитный кейс


• Камера акустической визуализации SonaVu с ремешком на руку и резиновой ручкой
• Блок питания SonaVu с адаптерами
• Набор для чистки SonaVu
• Приемник для контроля утечек SDT LEAKChecker с наконечником 16 мм
• Батарея щелочная 1,5V AA, 2 шт.
• USB-кабель
• Отвертка для крышки батарейного отсека
• Наушники с шейным ободом + адаптер 1/4 "> 1/8"
• SDT930 Индивидуальный защитный кейс
