Высокочастотные антенные решётки

Высокочастотные антенные решётки с жидкостным типом контакта применяются для контроля металлических и пластиковых конструкций, а также сварных швов изделий. Цифрофокусируемые, имеют 16 элементов, различные типы волн и области сканирования. Рабочая частота: 4 МГц.

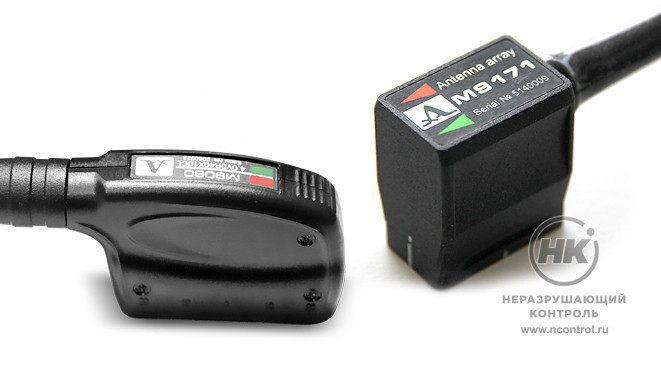

Антенная решётка M9060 4.0V0R40Х10CL

Функционально-завершённое устройство, которое состоит из корпуса, кабеля с разъёмом для подключения к прибору и сменного акустического модуля. Внутри корпуса расположен коммутационный узел с разъёмом для подключения сменного акустического модуля. Применяется для контроля основного тела металлических и пластиковых конструкций.

Управляемая характеристика направленности формируется преобразователем совместно с аппаратурными и алгоритмическими средствами дефектоскопического устройства. Используется с прибором A1550 IntroVisor.

  • состоит из набора 16 элементарных преобразователей;
  • прямоугольная форма апертуры;
  • область сканирования: от -30° до +30°;
  • продольная волна.

M9060 4.0V0R40Х10CL


Антенная решётка M9065 4.0V60R40Х10CS

Функционально-завершённое устройство, которое состоит из корпуса, кабеля с разъёмом для подключения к прибору и сменного акустического модуля. Внутри корпуса расположен коммутационный узел с разъёмом для подключения сменного акустического модуля. Применяется для контроля сварных швов, в том числе аустенитных сталей.

Управляемая характеристика направленности формируется преобразователем совместно с аппаратурными и алгоритмическими средствами дефектоскопического устройства. Используется с прибором A1550 IntroVisor.

  • возможность притирки сменного акустического модуля под различные диаметры труб;
  • отсутствие большой преломляющей призмы;
  • прямоугольная форма апертуры;
  • состоит из набора 16 элементарных преобразователей;
  • область сканирования: от 35° до 85°;
  • поперечная волна.

M9065 4.0V60R40Х10CS


Антенная решётка M9170 4.0V60R26X10CS

Функционально-завершённое устройство, которое состоит из корпуса, кабеля с разъёмом для подключения к прибору и сменного акустического модуля. Внутри корпуса расположен коммутационный узел с разъёмом для подключения сменного акустического модуля. Применяется для контроля сварных швов.

Управляемая характеристика направленности формируется преобразователем совместно с аппаратурными и алгоритмическими средствами дефектоскопического устройства. На внешней части корпуса нанесены цветовые метки направления. Они необходимы для ориентации положения решётки на объекте контроля относительно сформированного изображения на дисплее дефектоскопа A1550 IntroVisor.

  • укороченнная апертура позволяет проводить контроль в труднодоступных местах и с минимальной зачисткой околошовной зоны;
  • область сканирования: от 35° до 85°;
  • прямоугольная форма апертуры;
  • возможность притирки сменного акустического модуля под различные диаметры труб;
  • состоит из набора 16 элементарных преобразователей;
  • поперечная волна.
M9170 4.0V60R26X10CS


Антенная решётка M9171 4.0V0R26X10CL

Функционально-завершённое устройство, которое состоит из корпуса, кабеля с разъёмом для подключения к прибору и сменного акустического модуля. Внутри корпуса расположен коммутационный узел с разъёмом для подключения сменного акустического модуля. Применяется для контроля основного тела металлических и пластиковых конструкций.

Управляемая характеристика направленности формируется преобразователем совместно с аппаратурными и алгоритмическими средствами дефектоскопического устройства. На внешней части корпуса нанесены цветовые метки направления. Они необходимы для ориентации положения решётки на объекте контроля относительно сформированного изображения на дисплее дефектоскопа A1550 IntroVisor.

  • укороченная апертура позволяет проводить контроль в труднодоступных местах;
  • область сканирования: от -30° до +30°;
  • прямоугольная форма апертуры;
  • состоит из набора 16 элементарных преобразователей;
  • продольная волна.

M9171 4.0V0R26X10CL

Технические характеристики

Наименование решётки M9060 4.0V0R40Х10CL M9065 4.0V60R40Х10CS M9170 4.0V60R26X10CS M9171 4.0V0R26X10CL
Рабочий тип волн продольные поперечные поперечные продольные
Количество элементов 16 16 16 16
Номинальная частота 4 МГц 4 МГц 4 МГц 4 МГц
Акустическая апертура 40×10 мм 40×10 мм 26×10 мм 26×10 мм
Область сканирования от -30° до +30° от 35° до 85° от 35° до 85° от -30° до +30°
Условия эксплуатации:
– температура воздуха от -20 до +45 °С от -20 до +45 °С от -20 до +45 °С от -20 до +45 °С
– относительная влажность воздуха
при температуре +25 °С
не более 85% не более 85% не более 85% не более 85%
Габариты 90×42×22 мм 90×42×22 мм 32×18×44 мм 32×18×44 мм
Масса с кабелем 200 г 200 г 170 г 170 г
