Комплект контрольных образцов КОУ-2

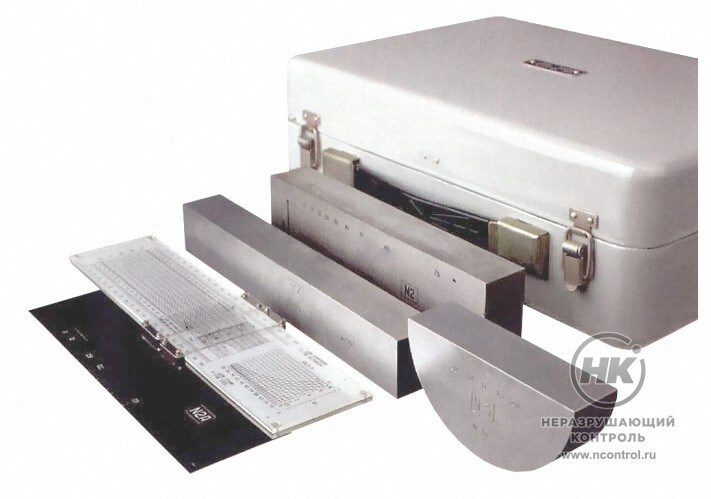

Комплект контрольных образцов КОУ-2 [фото №1]
Комплект контрольных образцов КОУ-2 [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Комплект контрольных образцов КОУ-2 предназначен для определения основных параметров ультразвукового контроля сварных соединений согласно ГОСТ 14782, выполняемого с помощью отечественных и зарубежных дефектоскопов.

Комплект КОУ-2 состоит из 4-х эталонных образцов (СО-1, СО-2, СО-3, СО-4) и ряда вспомогательных устройств для соблюдения параметров сканирования и измерения характеристик обнаруженных дефектов. Комплект сертифицирован Госстандартом РФ.

Образец СО-1 применяют для определения условной чувствительности, проверки разрешающей способности и погрешности глубиномера УЗ дефектоскопа. Образец СО-2 применяют при контроле УЗ дефектоскопом изделий из малоуглеродистой и низколегированной сталей. Образец СО-3 применяют для определения точки выхода УЗ луча и стрелы преобразователя УЗ дефектоскопа. Образец СО-4 применяют для измерения длины волны, возбуждаемой преобразователями с углами ввода 40...65° и частотой 1,25...5 МГц.

8,8  кг
Вес комплекта

Документы в PDF

Скачать карточку в формате PDF
Описание типа СИ

Области применения

  • выбор типа преобразователя и пределы его перемещения при контроле сварных соединений различных типоразмеров;
  • определение расчетного значения предельной чувствительности и настройка аппаратуры;
  • оценка расчетной величины изменения угла ввода луча вследствие затухания ультразвука;
  • определение условной чувствительности;
  • оценка лучевой разрешающей способности дефектоскопа при работе с прямыми и наклонными преобразователями;
  • подбор и сравнение наклонных преобразователей по частоте ультразвуковых колебаний;
  • оценка эквивалентной площади выявленного дефекта.

Технические характеристики

Стандартный образец СО-1 Изготовлен из органического стекла по ГОСТ 17622; скорость распространения продольной ультразвуковой волны на частоте 2,5±0,2 МГц при температуре 20±5 °С составляет 2670±133 м/с; время распространения ультразвуковых колебаний в прямом и обратном направлениях 20±1 мкс; геометрические размеры соответствуют требованиям ГОСТ 14782.
Стандартный образец СО-2 Изготовлен из стали марки 20 или из стали марки 3 по ГОСТ 14637; скорость распространения продольной волны в материале образца при температуре 20±5 °С составляет 5900±59 м/с; время распространения ультразвуковых колебаний в прямом и обратном направлениях 20±1 мкс; угол ввода луча 0...80°; Δα = ±10, глубина залегания цилиндрического отражателя Ø 6,0 мм — 15 и 44 мм, Ø 2,0 мм — 3 и 8 мм; геометрические размеры соответствуют требованиям ГОСТ 14782.
Стандартный образец СО-3 Изготовлен из стали марки 20 по или из стали марки 3 по ГОСТ 14637; скорость распространения продольной волны в материале образца при температуре 20±5 °С составляет 5900±59 м/с; ΔR не более 0,1 мм; L = 0...±20 мм; Δ L = ±0,1 мм; геометрические размеры соответствуют требованиям ГОСТ 14782.
Стандартный образец СО-4 Изготовлен из стали марки 20 по ГОСТ 14637; скорость распространения продольной ультразвуковой волны при температуре 20±5 °С составляет 3120±32 м/с; tg α = 0,042; геометрические размеры соответствуют требованиям ГОСТ 18576.
Масса комплекта  8,8 кг
