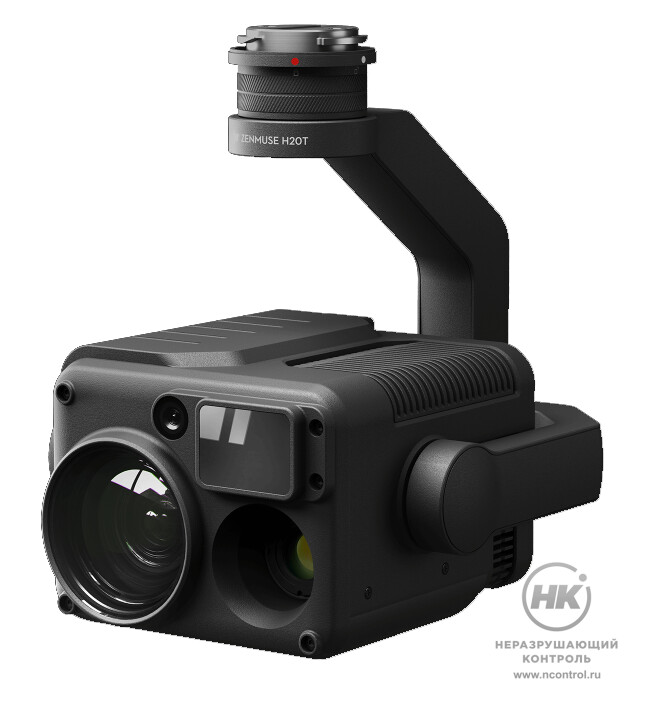

Тепловизионный модуль для БПЛА Zenmuse H20T

Купить

Задать вопрос о товаре

В избранное

Сравнить

Подвес Zenmuse H20T сочетает функционал 4-х устройств в одном: камера с разрешением 20 Мп, камера с широкоугольным объективом 12 Мп, лазерный дальномер для расстояний до 1200 м и радиометрическая термальная камера 640 × 512 пикселей.

Компактный подвес с габаритами 167 × 135 × 161 мм легко интегрируется в устройства серии Matrice 300 RTK, а благодаря пульту управления может применяться с другими квадрокоптерами. Камера сочетает возможности обычной и тепловизионной съемки на любом расстоянии в высоком качестве, а лазерный дальномер измеряет расстояние до объектов в пределах 1200 м.

1200 м
Максимальное расстояние для дальномера

Документы в PDF

Скачать карточку в формате PDF

Конструкция и принцип работы

Программное обеспечение

Приложения DJI Thermal Analysis Tool и DJI Thermal SDK под Windows применяются для анализа и обработки результатов съемки тепловизионной камерой. Могут быть полезны при тепловизионном контроле.

Пульт дистанционного управления

При использовании пульта DJI Smart Controller левым джойстиком настраивается высота и поворот дрона; правым джойстиком - движение вперед, назад, влево и вправо. С помощью колесика стабилизатора можно управлять наклоном камеры.

Стандартный пульт управления

- Удобен для использования с любым современным смартфоном;
- Складная конструкция;
- Съёмные джойстики

Пульт DJI Smart Controller

-Хорошо читаемый под прямыми солнечными лучами дисплей 5,5 дюймов ( в 2 раза ярче стандартного смартфона, 1000 кд/м2 )
- Рабочие температуры 20℃...+40℃
- Порт HDMI и слот для карты памяти microSD

Интерфейс экрана управления

1. Настройки лазерного дальномера 2. Камера и зум 3. Параметры камеры 4. Фокус 5. Автоэкспозиция вкл/выкл 6. Меню настройки фото и видео 7. Фото/видео 8. Настройка зума 9. Кнопка записи 10. Playback 11. Расширенные параметры съемки (ISO и т.п.) 12. Переключатель между камерами 13. Выбор цветовой схемы тепловизора 14. Калибровка FFC 15. Зум 16. Настройка дисплея

Особенности тепловизионной камеры

съемка с частотой 30 кадров/сек;
2-, 4- и 8-кратный цифровой зум;
режим точечного измерения температуры;
режим нахождения средней температуры по участку;

работа в режиме фокусировки на качестве картинки с чувствительностью от -40°C до +150°C;
работа в режиме фокусировки на чувствительности в диапазоне от -40°C до +550°C;
4 цветовые палитры на выбор.

Разрешительная документация

С 2015 года на территории РФ обязательна регистрация беспилотников: Минтранс ввел в полномочия Росавиации обязанности по учету данных БПЛА. Обязательно получение лицензии на управление каждым зарегистрированным беспилотником.

Согласно Постановлению Правительства РФ от 03.02.2020 № 74 , “в случае ...полётов беспилотных воздушных судов массой до 30 кг….в пределах прямой видимости в светлое время суток на высотах менее 150 метров от земной или водной поверхности” можно не согласовывать план полёта с Росавиацией (Федеральным агентством воздушного транспорта).

Тем не менее, необходимо ознакомиться со следующими документами:

Воздушный кодекс РФ, статья 33. Государственная регистрация и государственный учет воздушных судов.
Министерство транспорта России регламентируют полеты техники документом "Федеральные правила использования воздушного пространства Российской Федерации".
Федеральный закон «О внесении изменений в Воздушный кодекс РФ в части использования беспилотных воздушных судов (БПЛА)» от 30 декабря 2015 года.
Федеральный закон от 03.07.2016 № 291-ФЗ "О внесении изменений в Воздушный кодекс РФ".
Требования к регистрации дронов территориальных органов МВД, ФСБ.

Технические характеристики

Общие

Масса	Zenmuse H20T：828±5 г
Размеры	Zenmuse H20T: 167 × 135 × 161 мм
Степень защиты	IP44
Диапазон рабочих температур	-20°C…+50°C (измерение температуры доступно только на диапазоне от -10°C до 50°C)
Диапазон температур хранения	-20°C…+60°C
Безопасность лазера	Класс 1M (IEC 60825-1:2014)

Тепловизор

Матрица	Микроболометр на оксиде ванадия (VOx)
Объектив	Диагональный угол обзора: 40,6° Фокусное расстояние: 13,5 мм (эквивалент 58 мм) Диафрагма: f/1.0 Фокус: от 5 м до ∞
Цифровой зум	1x，2x，4x，8x
Разрешение видео	640 × 512 при 30 Гц
Видеоформаты	MP4
Разрешение изображения	640 × 512
Формат изображения	R-JPEG (16 бит)
Шаг пикселя	12 мкм
Спектральный диапазон	8–14 мкм
Чувствительность	≤ 50 мК при f/1.0
Методы измерения температуры	Точечный замер, измерение площади
Диапазон сцены	-40°C…+150°C (высокая чувствительность) -40°C…+550°C (низкая чувствительность)
Оповещение о превышении температуры	Поддерживается
FFC	Авто/Вручную

Лазерный дальномер

Длина волны	905 нм
Диапазон измерения	3–1200 м (вертикальная поверхность с диаметром ≥ 12 м и уровнем освещенности > 20%)
Точность измерений	± (0,2 м + D × 0,15%) D – расстояние до вертикальной поверхности

Особенности

Гибридный оптический зум	23×（DFOV：4°，EQV：556.2mm）
Макс. зум	200-кратный（DFOV：0.5°，EQV：4800mm）
One Click Capture (съемка одним нажатием)	Одно нажатие для сохранения видео или фото, полученных 3 камерами (камера с зумом, камера с широкоугольным объективом и тепловизор) одновременно
Point to Aim (фокусировка на объекте)	Откройте предпросмотр камеры с широкоугольным объективом или тепловизора, затем система автоматически переместит стабилизатор для фокусировки на точке интереса.
High-Res Grid Photo (несколько фото в высоком разрешении)	Установите камеру для съемки в режиме широкоугольного объектива, камера с зумом автоматически получит несколько изображений в разрешении 20 Мп. Эти изображения сохраняются, и позже вы можете их внимательно изучить.
Night Scene (ночная съемка)	Поддерживается (камера с зумом)
Timestamp (отметка времени)	GPS, дата и время
Типы карт памяти	microSD (макс. объем: 128 Гбайт，скорость UHS-1 Speed Grade 3)
Поддерживаемые файловые системы	FAT32 (≤ 32 Гбайт), exFAT (> 32 Гбайт)
