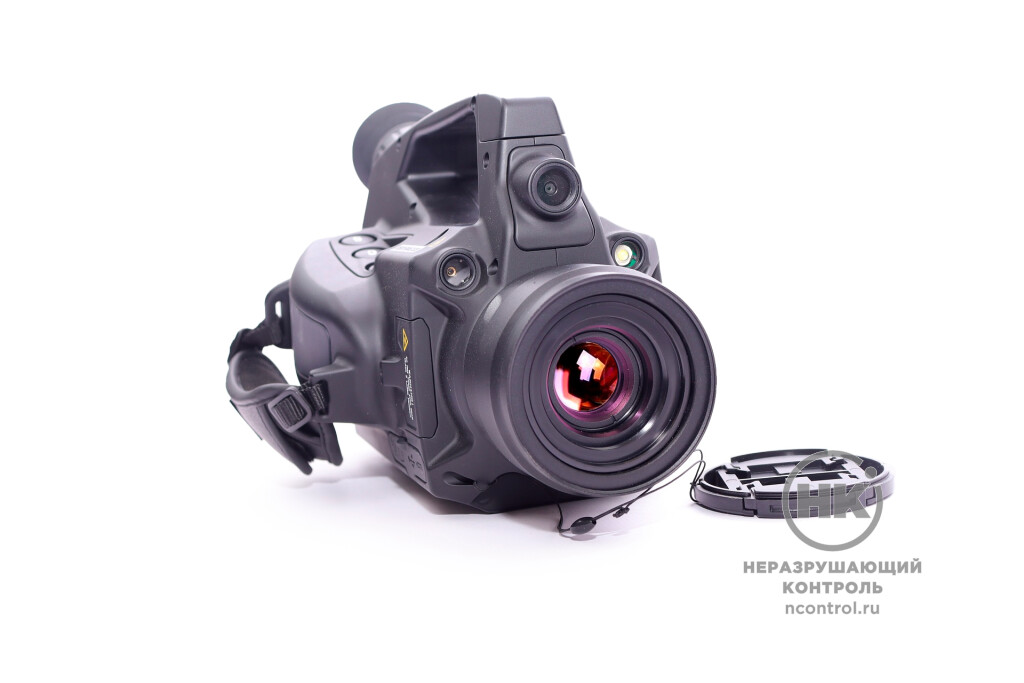

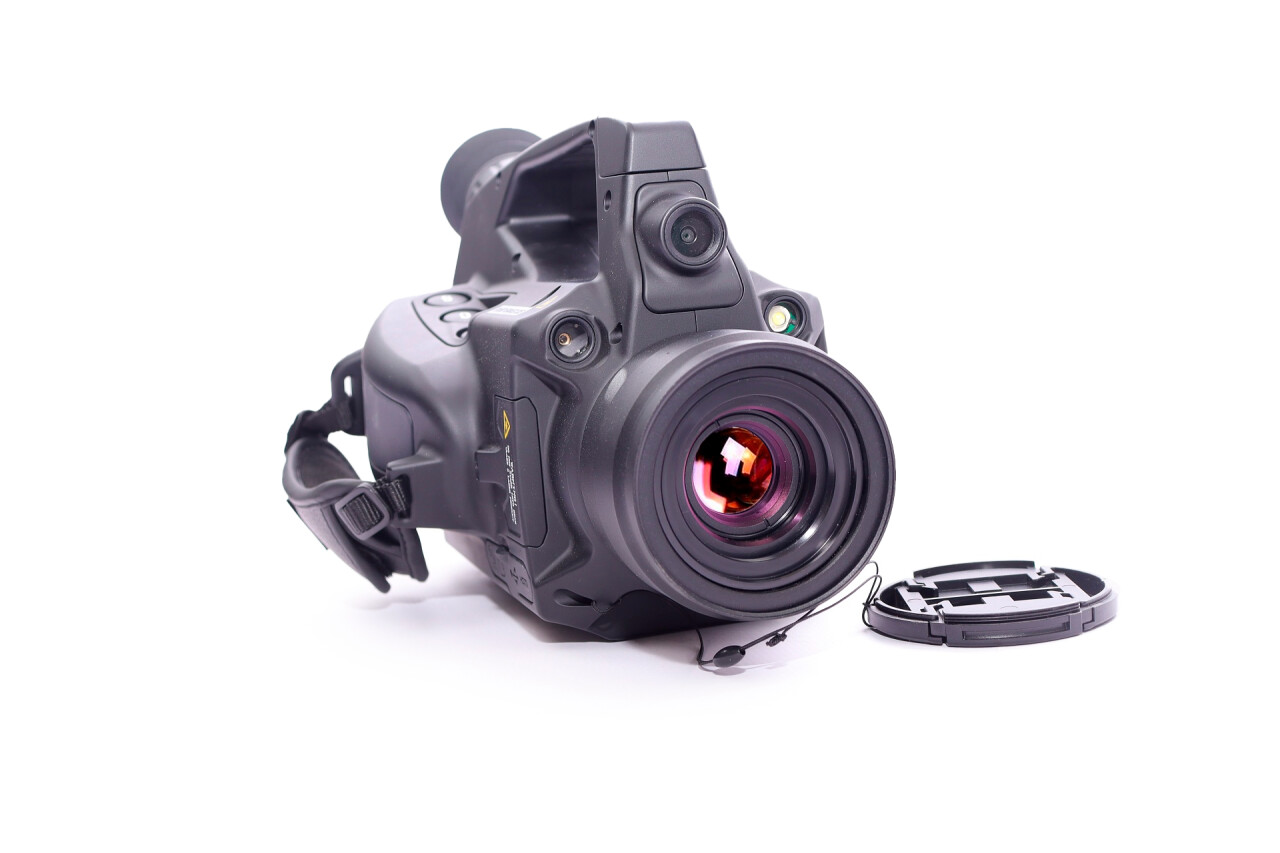

Тепловизор Pergam GasFIR 309

Купить

Задать вопрос о товаре

Pergam GasFIR 309 – переносной тепловизор для высокотемпературного мониторинга промышленных газовых печей. Этот профессиональный прибор обеспечивает точный бесконтактный замер температур в широком диапазоне – от –20 °С до +1500 °С, что делает его незаменимым для мониторинга нагревательных печей, диагностики тепловых потерь, контроля технологических процессов в металлургии и нефтегазовой отрасли.

Современные инфракрасные камеры – незаменимый инструмент для бесконтактного мониторинга температурных полей на поверхностях промышленных нагревателей, котлов и печей. Камера оснащена защитным экраном от пламени.

Уникальная опция и главная отличительная черта – «видеть сквозь пламя». Данная функция тепловизору доступна благодаря фильтрам, сужающим диапазон воспринимаемого инфракрасного излучения (спектрального диапазона) до 3,8 мкм.

до 1500°С
Измерения при температурах

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Чем выше температура объекта, тем выше интенсивность его собственного излучения в ИК диапазоне. Преобразование инфракрасного излучения в приборе реализовано за счёт охлаждаемой холодильником Стирлинга микроболометрической системы. Входящее излучение ИК-диапазона вызывает локальное повышение температуры микроболометров (детекторов), которые, в свою очередь, термически изолированы друг от друга для устранения фоновых шумов. Вследствие нагрева изменяется сопротивление детекторов, которое фиксируется считывающей схемой и по величине изменения судят об интенсивности длин волн ИК диапазона и, соответственно, о степени нагретости тел.

Преимущества

Высокоточные бесконтактные измерения при температурах от -20℃ до + 1500℃;
Устранение влияния температуры пламени с помощью фильтра 3,8 мкм;
Встроенная операционная система и дизайн пользовательского интерфейса, схожий с дизайном мобильных телефонов и планшетов, облегчают работу пользователей;
USB, Wi-Fi, HDMI - несколько способов передачи данных;
Поворотный ЖК-дисплей высокого разрешения;
Видоискатель высокого разрешения с регулируемым углом наклона;
Легкая и прочная конструкция.

Особенности метода

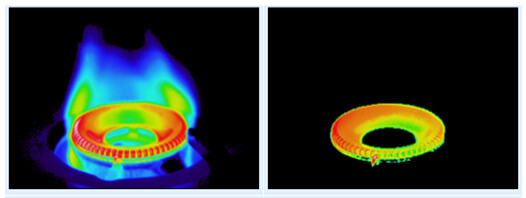

«Видеть сквозь пламя» тепловизору удаётся благодаря фильтрам, сужающим диапазон воспринимаемого инфракрасного излучения. Так как интенсивность ИК излучения выделяемых при горении веществ непостоянна на разных длинах волн, а используемая микроболометрическая система позволяет работать в широком диапазоне – анализируемый диапазон был ограничен и выбран в той области, где интенсивность продуктов горения минимальна.

/8673/conversions/c89730b4b6374159a2842bd2c66786d0-big.jpg

Опции и функции

Есть 4 режима вывода изображения: инфракрасное, видимое, накладываемое ИК и видимое, «картинка в картинке».

Сигнализация выхода за пределы установленного диапазона температуры тела.

В комплект может быть добавлен теплозащитный экран из полированной нержавеющей стали с окошком из стекла с германиевым покрытием, а также штатив.

Комплектация

Стандартная

Тепловизионная камера
Стандартный объектив
Фильтр нейтральной плотности
Адаптер питания
Литий-ионные аккумуляторы и зарядные устройства
USB-кабель
Видеокабель HDMI
Карта памяти TF 32 Гб и устройство для чтения карт памяти
Руководство пользователя
Транспортировочный кейс

Дополнительная

Штатив
Тепловой экран

Технические характеристики

Разрешение	320×256
Шаг пикселя	30 мкм
NETD	≤15mK@25°С
Спектральный диапазон	InSb детектор / 3.8~4.05 мкм
Объектив	Стандартный: 24° × 19° / Опция: 14.5°× 11.6°
Фокусировка	Ручная/Автоматическая
Режим отображения
ИК-изображение	Полноцветное
Видимое изображение	Полноцветное
Наложение изображений	Двухдиапазонный режим наложения (DB-Fusion™): точное наложение ИК-изображения на видеоизображение с распределением ИК-излучения и информация о видимых контурах отображаются одновременно
Картинка в картинке	Динамическое ИК-изображение изменяемым размером поверх видимого изображения
Воспроизведение	Предварительный просмотр на устройстве. Возможность корректировать режим изображения
Экран	5-дюймовый сенсорный ЖК-экран с разрешением 1024×600
Видоискатель	0.39-дюймовый OLED дисплей с разрешением 1024×600
Видеокамера	CMOS, автофокус, подсветка
Цветовые шаблоны	10 видов + 1 настраиваемый
Увеличение изображения	10-кратный цифровой зум
Настройки отображения картинки	Ручная/автоматическая регулировка яркости и контрастности
Диапазон измерения	От –20 °C до +1500 °C
Точность	±2 °С или ±2% (максимум от абсолютного значения)
Анализ температуры	10 точек Анализ 10+10 областей (10 прямоугольников, 10 кругов), включая мин/макс/среднее Линейный анализ Изометрический анализ Анализ разницы температур Автоматическое определение максимальной/минимальной температуры: автоматическая метка минимальной/максимальной температуры на весь экран/область/линию
Сигнализация	Цветовая сигнализация (изотерма): выше или ниже заданного уровня температуры или между указанными уровнями. Аварийный сигнал измерения: звуковой/визуальный (выше или ниже заданного уровня температуры)
Коррекция измерений	Излучательная способность (от 0,01 до 1,0 или выбранная из списка коэффициентов излучения материала), температура отражения, относительная влажность, температура атмосферы, расстояние до объекта, компенсация внешнего ИК-окна
Хранение данных
Место хранения	Съемная TF-карта 32 Гб, рекомендуется класс 10 или выше
Формат изображений	Стандартный JPEG, включая цифровое изображение с полными данными
Формат хранения изображений	Инфракрасное и видимое изображение в одном файле JPEG
Комментарии к изображениям	Аудио: 60 секунд, хранится вместе с изображением Текст: предустановленные шаблоны таблиц
Информация о координатах	В файлы изображений записываются координаты, полученные со встроенного GPS
ИК-видео излучения (с данными RAW)	Видеозапись в реальном времени на TF карту
ИК-видео без излучения	H.264 на TF карту
Видеозапись	H.264 на TF карту
Таймер снимков	От 3 сек. до 24 часов
Видео выход	HDMI
Порт	USB и WLAN, передача изображений, видео- и аудиофайлов на компьютер
Установки	Дата, время, единицы измерения температуры, язык
Лазерный индикатор	2ой уровень, 1 мВт/635 нм, красный
Аккумуляторная батарея	Литиевая батарея, 7.2 В, способная непрерывно работать более 3 часов в нормальных условиях при температуре 25 °C
Внешний источник питания	Адаптер питания от сети
Время запуска	Около 7 мин при нормальной температуре
Управление энергопотреблением	Автоматическое отключение/переход в спящий режим можно установить между «никогда», «5 мин.», «10 мин.», «30 мин.»
Параметры окружающей среды
Рабочая температура	–20°С ~ +50°С
Температура хранения	–30°С ~ +60°C
Влажность	≤95%
Защита от пыли и влаги	IP54
Испытание на ударную нагрузку	30G, длительность 11 мс
Вибрационные испытания	Синусоидальная волна 5 Гц~55 Гц~5 Гц, амплитуда 0,19 мм
Внешние параметры тепловизора
Вес	≤2.8 кг
Размер	310×175×150 мм (стандартный объектив в комплекте)
Установка на штатив	Стандартный, 1/4”
