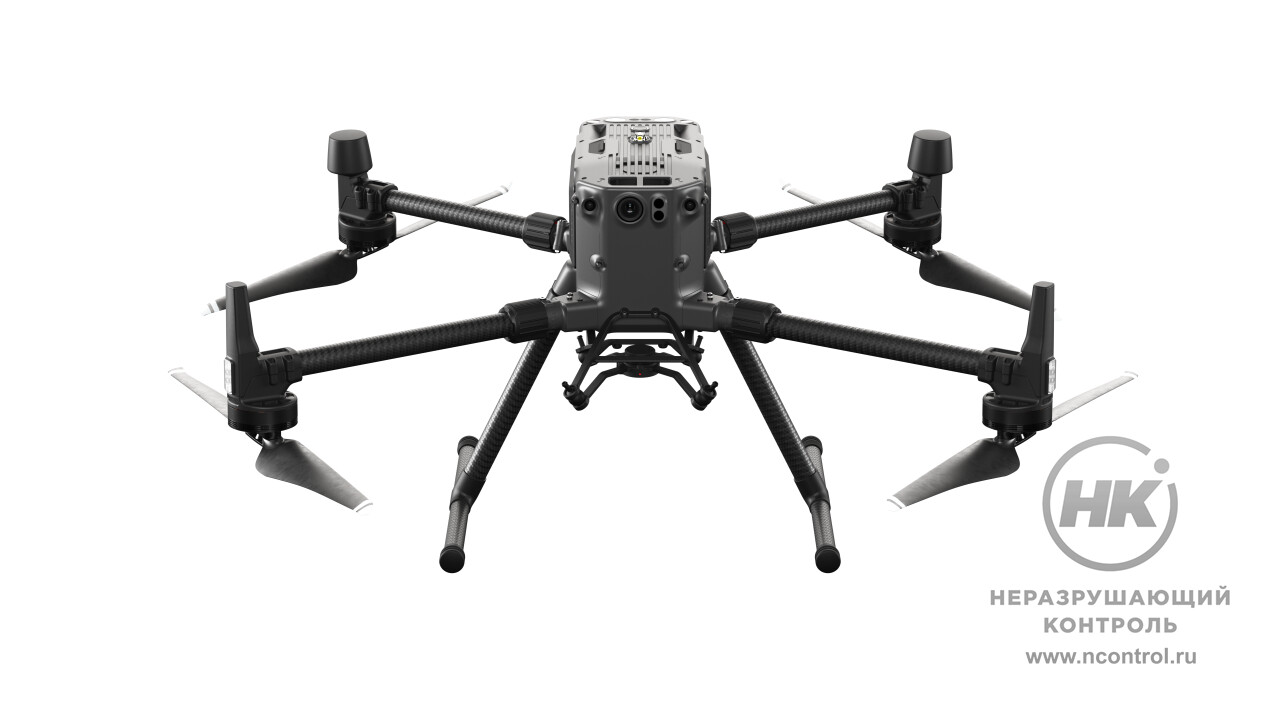

Промышленный дрон DJI Matrice 300 RTK

Квадрокоптер DJI Matrice 300 RTK использует возможности искусственного интеллекта для автоматизации отслеживания перемещений объекта контроля. Передача данных защищена системой шифрования AES-256, уровень пылевлагозащиты корпуса - IP45. Время полета - до 55 минут.

Дрон DJI Matrice 300 RTK и его модификации предназначены для контроля опасных и труднодоступных объектов. В основном это инспекция ЛЭП, нефтепроводов, скважин, строительных объектов, а также проведение спасательных и поисковых операций.

7000  м
Максимальная высота полёта

Конструкция дрона

1. Курсовая камера
2. Фронтальная система инфракрасных
датчиков
3. Система переднего обзора
4. Разъем для стабилизатора DJI v2.0 (DGC2.0)
5. Кнопка отсоединения камеры
6. Лучи
7. Моторы
8. Пропеллеры
9. Светодиодные индикаторы ESC
10. Передающие антенны
11. Шасси
12. Воздушный фильтр
13. Система инфракрасных сенсоров слева/
справа
14. Система обзора слева и справа
15. Аккумуляторы Intelligent Flight Battery
16. Индикаторы уровня заряда аккумулятора
17. Кнопка уровня заряда аккумулятора
18. Антенны D-RTK
19. Индикаторы состояния дрона
20. Верхний сигнальный огонь

21. Кнопка / индикатор питания
22. Верхняя система инфракрасных датчиков
23. Верхняя дополнительная подсветка
24. Система верхнего обзора
25. Вспомогательный порт
26. Порт OSDK
27. Порт PSDK*
28. Нижняя система инфракрасных датчиков
29. Система нижнего обзора
30. Верхняя дополнительная подсветка
31. Нижний сигнальный огонь
32. Задняя система инфракрасных датчиков
33. Система заднего обзора
34. Аккумуляторный отсек
35. Стабилизатор и камера

Пульт дистанционного управления

Можно использовать как стандартный пульт управления, так и пульт DJI Smart Controller.

Левым джойстиком настраивается высота и поворот дрона; правым
джойстиком - движение вперед, назад, влево и вправо. С помощью колесика стабилизатора можно управлять наклоном камеры.

15 км
Максимальная дальность передачи сигнала

Стандартный пульт управления

- Удобен для использования с любым современным смартфоном;
- Складная конструкция;
- Съёмные джойстики

 Пульт DJI Smart Controller

- Хорошо читаемый под прямыми солнечными лучами дисплей 5,5 дюймов ( в 2 раза ярче стандартного смартфона, 1000 кд/м2 )
- Рабочие температуры 20℃...+40℃
- Порт HDMI и слот для карты памяти microSD

Безопасность дрона в полёте

Система контроля позиционирования работает в 6 направлениях: на каждом из них размещены датчики ToF и бинокулярные оптические сенсоры.

Бинокулярные оптические сенсоры

Бинокулярность сенсоров подразумевает применение двух линз вместо одной. Это расширяет поле зрения - как две линзы в обычных очках, расположенные рядом.

ToF-датчики

Свет отражается от предметов в зависимости от их физических характеристик и удаленности от источника света. Датчик ToF измеряет время отражения света от каждого объекта и использует эти данные для расчета объемной модели пространства в поле зрения датчика.

В итоге матрица дрона суммирует данные с 6 датчиков и конструирует точную круговую модель окружающего пространства в радиусе 40 метров вокруг дрона. Эта модель и обеспечивает максимальный контроль обнаружения препятствий.

Программное обеспечение

OcuSync

  • Трехканальная передача видео формата FullHD 1080p;
  • В областях с сильными помехами автоматически переключается между рабочими частотами 2,4 и 5,8 ГГц;
  • Криптографический алгоритм шифрования AES-256 защищает данные от перехвата сторонним источником.

Приложения DJI Pilot и DJI FlightHub

Функциональное официальное приложение DJI Pilot доступно в Google Play и App Store.

  • Просмотр видео с двойной камеры в режиме реального времени
  • Выбор и настройка режима съемки
  • Обработка полученных данных

Для крупных организаций создано приложение DJI FlightHub - решение
для координации задач БПЛА.


Техническое обслуживание

Для предупреждения технических неполадок часть систем DJI Matrice 300 RTK дублирована внутри корпуса. С этой страховкой даже в непредвиденных обстоятельствах полет останется стабильным.

В системе управления состоянием, доступной пилоту, содержится журнал полётов квадрокоптера. Для каждого полёта фиксируются продолжительность, расстояние и другие детали. Текущий статус всех систем, журнал уведомлений и руководство по устранению неисправностей доступны постоянно.

Также в системе есть рекомендации по уходу за дроном и его техосмотру. Советы по техосмотру дублируются в руководстве из комплектации в бумажном виде.

Преимущества

  • Максимальное время полета 55 минут;

  • Максимальная скорость снижения 7 м/с;

  • Высота полета до 7000 м;

  • Максимальная скорость 23 м/с;

  • Запись всех действий в режиме реального времени;

  • Автоматизация инспекции с помощью ИИ;

  • Контроль точек, отмеченных на карте;
  • Полная информация о полёте об и объектах наблюдения на одном экране;

  • Аккумулятор с функцией электроподогрева;

  • Возможность установки приложений на любое устройство;

  • Возможность установки доп. устройств от других производителей;

  • Возможность установки до 3-х дополнительных устройств одновременно.

Экраны функции отслеживания точки

Дополнительные аксессуары

  • Зарядная станция
  • Аккумулятор Intelligent Flight Battery TB60
  • Мобильная станция D-RTK

Разрешительная документация

С 2015 года на территории РФ обязательна регистрация беспилотников: Минтранс ввел в полномочия Росавиации обязанности по учету данных БПЛА. Обязательно получение лицензии на управление каждым зарегистрированным беспилотником.

Согласно Постановлению Правительства РФ от 03.02.2020 № 74 , “в случае ...полётов беспилотных воздушных судов массой до 30 кг….в пределах прямой видимости в светлое время суток на высотах менее 150 метров от земной или водной поверхности” можно не согласовывать план полёта с Росавиацией (Федеральным агентством воздушного транспорта).

Тем не менее, необходимо ознакомиться со следующими документами:

  1. Воздушный кодекс РФ, статья 33. Государственная регистрация и государственный учет воздушных судов.
  2. Министерство транспорта России регламентируют полеты техники документом "Федеральные правила использования воздушного пространства Российской Федерации".
  3. Федеральный закон «О внесении изменений в Воздушный кодекс РФ в части использования беспилотных воздушных судов (БПЛА)» от 30 декабря 2015 года.
  4. Федеральный закон от 03.07.2016 № 291-ФЗ "О внесении изменений в Воздушный кодекс РФ".
  5. Требования к регистрации дронов территориальных органов МВД, ФСБ.

Технические характеристики

Дрон


Размеры, ДхШхВ



В разложенном виде, без пропеллеров

810 × 670 × 430 мм

В сложенном виде, с пропеллерами

430 × 420 × 430 мм

По диагонали 895 мм

Масса


без аккумуляторов

3,6 кг

с 2-мя аккумуляторами TB60

6,3 кг

Макс. полезная нагрузка

2,7 кг

Макс. взлётная масса

9 кг

Диапазон рабочих частот

2,4–2,483 ГГц
ЭЭИМ

2,4–2,4835 ГГц:
29,5 дБм (FCC); 18,5 дБм (CE)
18,5 дБм (SRRC); 18,5 дБм (MIC)

Точность позиционирования (в режиме Р, при работающей GPS)


в вертикальной плоскости: ±0,1 м (система обзора включена)
±0,5 м (GPS включена)
±0,1 м (RTK включена)
в горизонтальной плоскости: ±0,3 м (система обзора включена)
±1,5 м (GPS включена)
±0,1 м (RTK включена)


точность позиционирования RTK

RTK включена и установлена:
1 см + 1 мд (в горизонтальной плоскости)
1,5 см + 1 мд (в вертикальной плоскости)

Макс. угол наклона

30° (система переднего обзора включена: 25°, режим P)

Макс. скорость

Режим S: 23 м/с
Режим P: 17 м/с
угловая Наклон: 300°/с, поворот: 100°/с
-набора высоты Режим S: 6 м/с
Режим P: 5 м/с
-снижения по вертикали Режим S: 5 м/с
Режим P: 4 м/с
-снижения в наклон Режим S: 7 м/с
Макс. высота полета над уровнем моря 5000 м (при использовании 2110 пропеллеров, взлетная масса ≤ 7 кг) / 7000 м (при использовании 2195 пропеллеров, взлетная масса ≤ 7 кг)
Макс. допустимая скорость ветра 15 м/с
Макс. время полета 55 мин
Степень защиты IP45
Спутниковые системы позиционирования GPS + ГЛОНАСС + BeiDou + Галилео
Диапазон рабочих температур -20°C...+50°C
Совместимые стабилизаторы DJI Zenmuse XT2/XT S/Z30/H20/H20T
Одна камера внизу, две камеры внизу, одна камера вверху, одна камера вверху и одна камера внизу, три камеры

Пульт дистанционного управления

Диапазон рабочих частот 2,4–2,4835 ГГц
Дальность передачи сигнала (на открытом пространстве) NCC/FCC: 15 кмCE/MIC: 8 кмSRRC: 8 км
Мощность передатчика (ЭИИМ) 2,4–2,4835 ГГц:
29,5 дБм (FCC); 18,5 дБм (CE)
18,5 дБм (SRRC); 18,5 дБм (MIC)
Внешний аккумулятор Intelligent Battery WB37
- емкость 4920 мАч
- напряжение 7,6 В
- тип литий-полимерный
- энергия 37,39 Вт⋅ч
- время зарядки с использованием зарядной станции Intelligent Battery BS60  70 мин (от +15°C до +45°C); 130 мин (от 0°C до +15°C)
Встроенный литий-ионный аккумулятор 18650 (5000 мАч при 7,2 В)
- зарядное устройство USB 12 В/2 A
- номинальная мощность 17 Вт
- время зарядки 2 ч 15 мин
Срок службы аккумулятора
- встроенный 2,5 ч
- встроенный + внешний 4,5 ч
- Мощность порта USB 5 В/1,5 A
Диапазон рабочих температур -20°C...+40°C.

Система обзора

Диапазон обнаружения препятствий Впереди/сзади/слева/справа: 0,7–40 м
Сверху/снизу: 0,6–30 м
 Угол обзора  Впереди/сзади/снизу: 65° (горизонт,), 50° (вертикал.)
Слева/справа/сверху: 75° (горизонт,), 60° (вертикал.)
 Условия функционирования Поверхность с видимой текстурой, уровень освещенности > 15 лк

Система инфракрасных датчиков

Диапазон обнаружения препятствий
0,1–8 м
Угол обзора 30° (±15°)
Условия функционирования Большая диффузно-отражающая поверхность, коэффицент отражения > 10%

Курсовая камера

Разрешение
960p
Угол обзора 145°
Частота кадров 30 кадров/с
