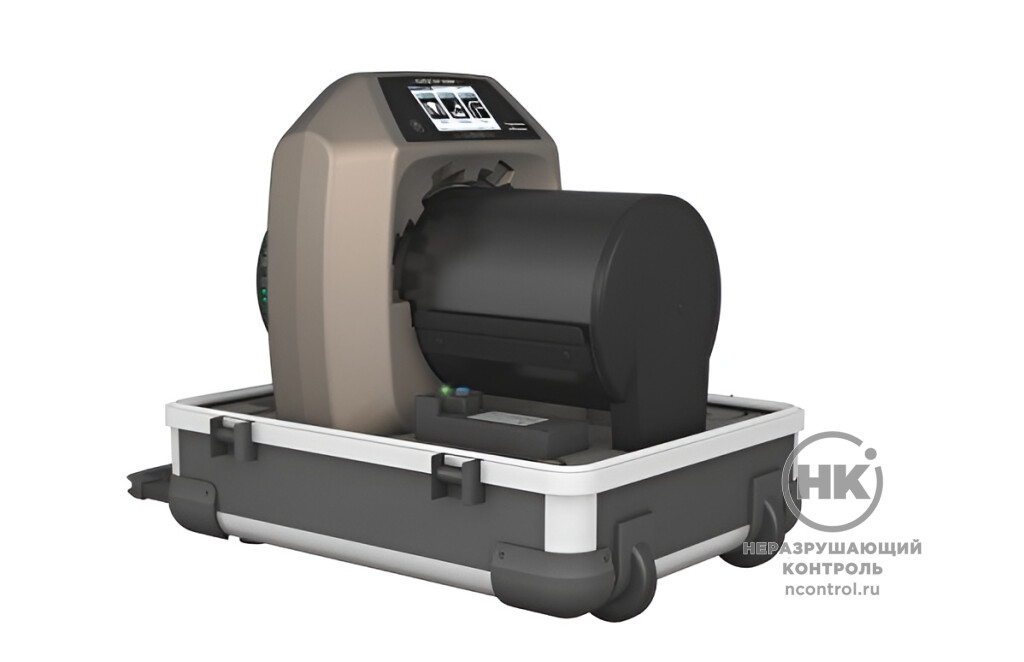

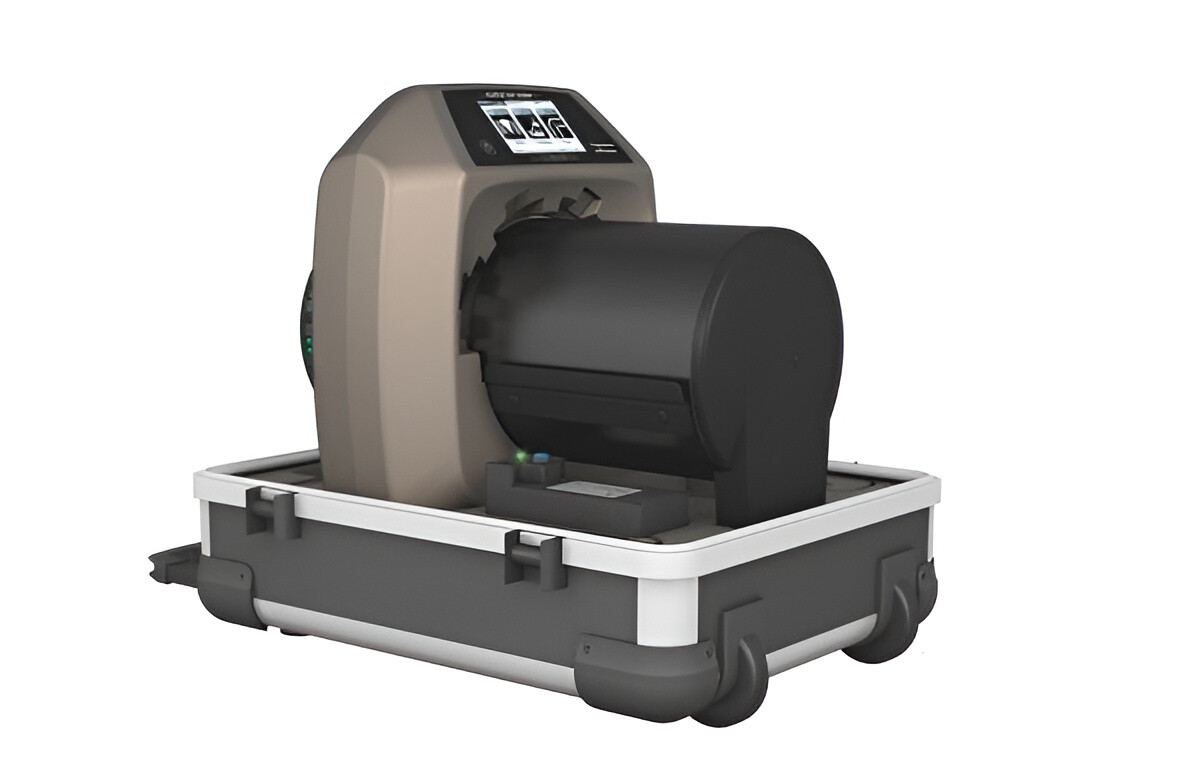

Система цифровой радиографии «КАРАТ КР»

Системы цифровой радиографии «КАРАТ КР» предназначены для беспленочной радиографии: цифровой обработки, расшифровки и архивирования результатов контроля. Базовое пространственное разрешение в моделях серии варьируется в диапазоне 30–60 мкм.

Сканеры серии «КАРАТ КР» считывают запоминающие пластины типов IP и HD-IP Plus. Максимальная ширина считываемых пластин — 35 см, максимальная длина фактически не ограничена. Возможно одновременное считывание двух пластин.

В сканерах «КАРАТ КР» применена технология считывания информации с запоминающей пластины на основе параболического зеркала. Благодаря этому, достигнуто двух-трехкратное увеличение отношения сигнал/шум.

Предусмотрена настройка 4-х параметров считывания запоминающих пластин: разрешение сканирования; мощность лазера; напряжение фотоэлектронного умножителя; скорость вращения лазера.

Программное обеспечение X-Vizor получает статические и динамические радиографических изображения. ПО автоматически заполняет протоколы контроля, архивирует изображения в базе данных. X-Vizor поддерживает форматы: BMP, JPEG, TIFF, PNG, DCM, XYZ. Результаты соответствуют нормам: ГОСТ 23055-78; ГОСТ 7512-82; СТО Газпром 2.2-4-083-2006; РД Транснефть 25.160.10-КТН-016-15 и РД 153-34.1-003-01.

35  см
Максимальная ширина
считываемых пластин

Модели

  • «КАРАТ КР-35СР» может считывать пластины до 2×2 см без применения специального адаптера;
  • «КАРАТ КР-35ВР» предлагает 3 предустановленных размера лазерного пятна: 12,5, 25 и 50 мкм;

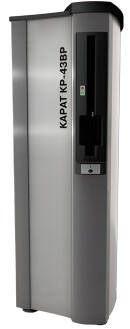

  • «КАРАТ КР-43ВР» — комплекс с роботизированной системой подачи запоминающих пластин.

Технические характеристики

  «КАРАТ КР-35СР» «КАРАТ КР-35ВР» «КАРАТ КР-43ВР»
Размер лазерного пятна на поверхности пластины, мкм 50 12,5 - 25 - 50 12,5 - 200
Базовое Пространственное Разрешение, мкм 60 30 40
Разрядность уровней серого, бит/уровней серого 16 / 65 535 16 / 65 535 16 / 65 535
Интерфейс подключения к ПК USB 2.0 USB 2.0 Ethernet
Температурный диапазон, °C от 10 до 35 от 10 до 35 от 10 до 35
Уровень шума, дБ 49 < 39 39
Размеры (В х Ш х Г), см 40×37×47 40×37×47 см 113×41×46
Электропитание, В 100 – 240 100 – 240 100 – 240
Частота, Гц 50 – 60 50 – 60 50 – 60
Автономное питание от аккумулятора Да Да
