Штатив-манипулятор XRS-3T14 для рентгеновского аппарата РАП-100

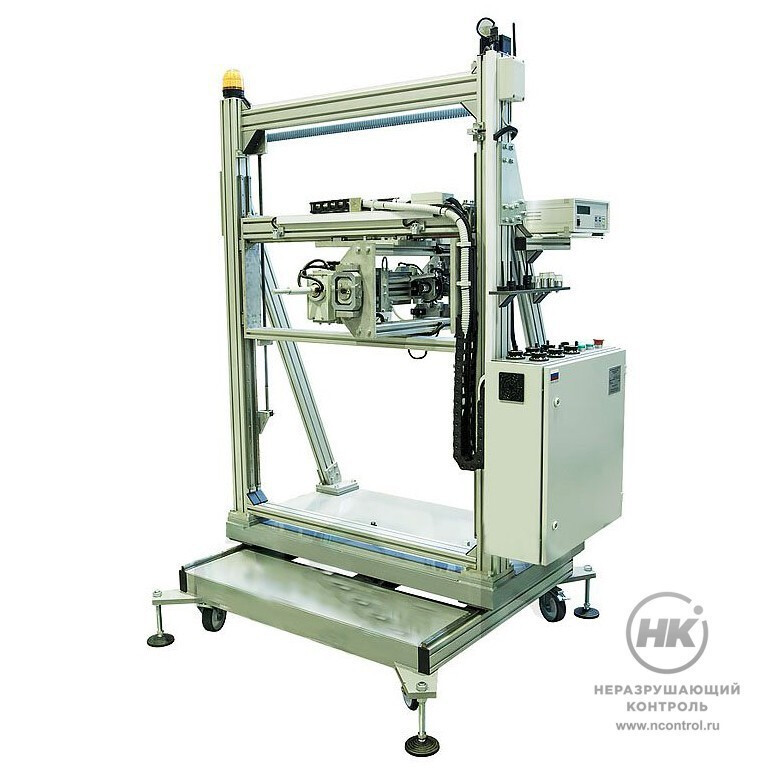

Штатив-манипулятор XRS-3T14 для рентгеновского аппарата РАП-100 [фото №3]

Купить

Задать вопрос о товаре

В избранное

Сравнить

Штатив-манипулятор XRS-3T14 с установленным на него рентгеновским аппаратом РАП-100 образуют систему для осуществления полного цикла радиографического контроля специфического сварного соединения изделия с применением рентгенаппарата с выносным анодом, специальных кассет и промышленной радиографической пленки.

Штатив-манипулятор XRS-3T14 изготовлен в соответствии с ТУ 26.51.66-067-96651179-2017 и предназначен для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями отапливаемых или охлаждаемых и вентилируемых (категория 4).

Конструкция

Модель XRS-3T14 представляет собой передвижной штатив с установленным на нём манипулятором длярентгеновского аппарата, имеющего микрофокусную трубку с выносным анодом. Установка оборудована системой высокоточного лазерного прицеливания с использованием мишеней.

Для перемещения предусмотрены роликовые колеса с фиксаторами. Установочные опоры предназначены длявыставления штатива по уровню.

Система управления

Управление рентгеновским аппаратом осуществляется как кнопками на стационарном пульте управления, такипосредством радиоканала с использованием ПДУ. Система оборудована свето-звуковой сигнализацией наличия напряжения на рентгеновской трубке.

Штатив-манипулятор имеет органы управления, позволяющие изменять положение рентгеновского аппарата вгоризонтальной и вертикальной плоскости, направление подачи выносного анода. С помощью цифрового контроллера осуществляется управление механическими приводами.

350кг
Вес штатива
с рентгенаппаратом

Документы в PDF

Скачать карточку в формате PDF

Технические характеристики

Габаритные размеры установки (Д×Ш×В)	1350×1500×2100 мм
Питание	220 В/1000 Вт
Масса штатива-манипулятора с рентгеновским аппаратом, не более	350 кг
