Крепёжное приспособление «ПАУК-4K»/ЭКО

Купить
В избранноеВ избранное
СравнитьСравнить

Приспособление Паук-4К/ЭКО предназначено для позиционирования плоскопанельных детекторов серии «Цифракон» в защитном чехле на объекте контроля. Его конструкция позволяет крепить детектор на плоских поверхностях и на объектах контроля цилиндрической формы (трубах). Изготовлено в соответствии с ТУ 4276-020-96651179-2015. Габаритные размеры (с учетом колёс): 460 × 310 × 105 мм, масса 3,6 кг.

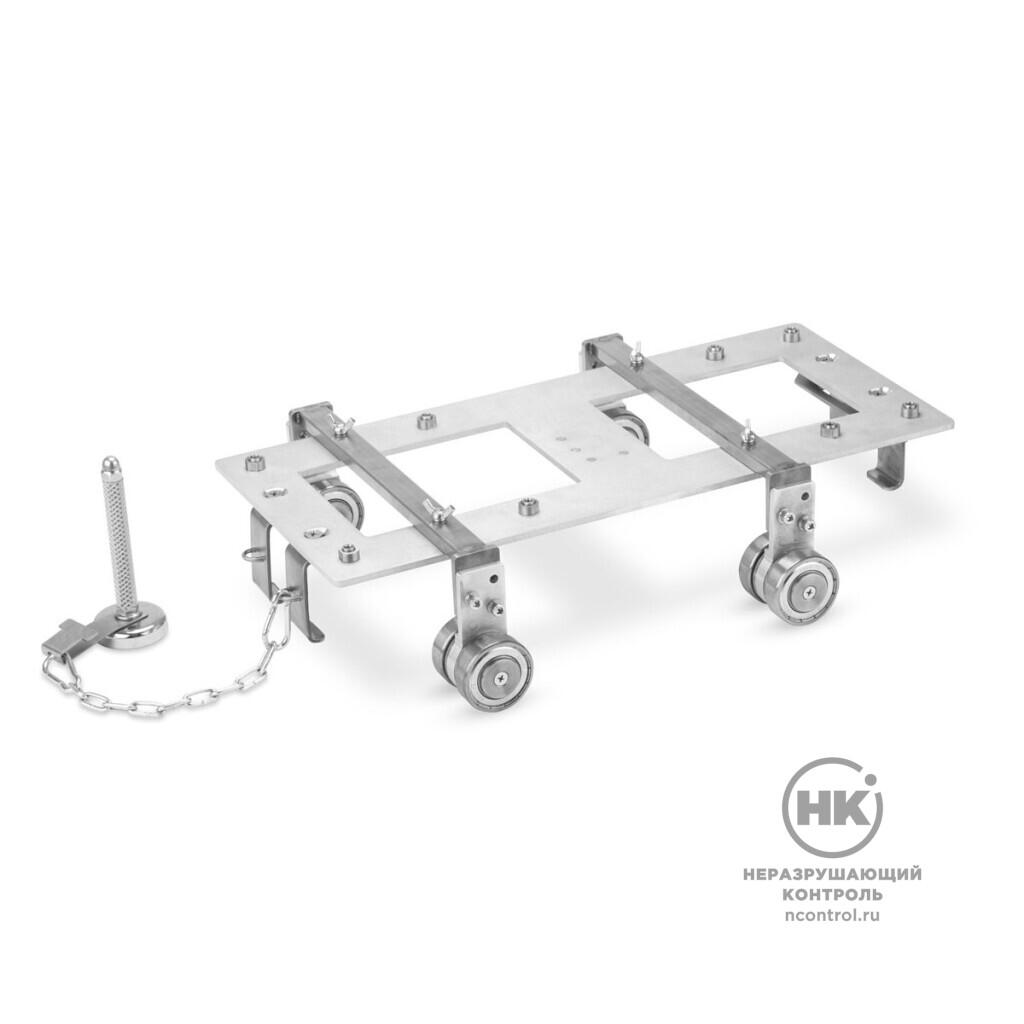

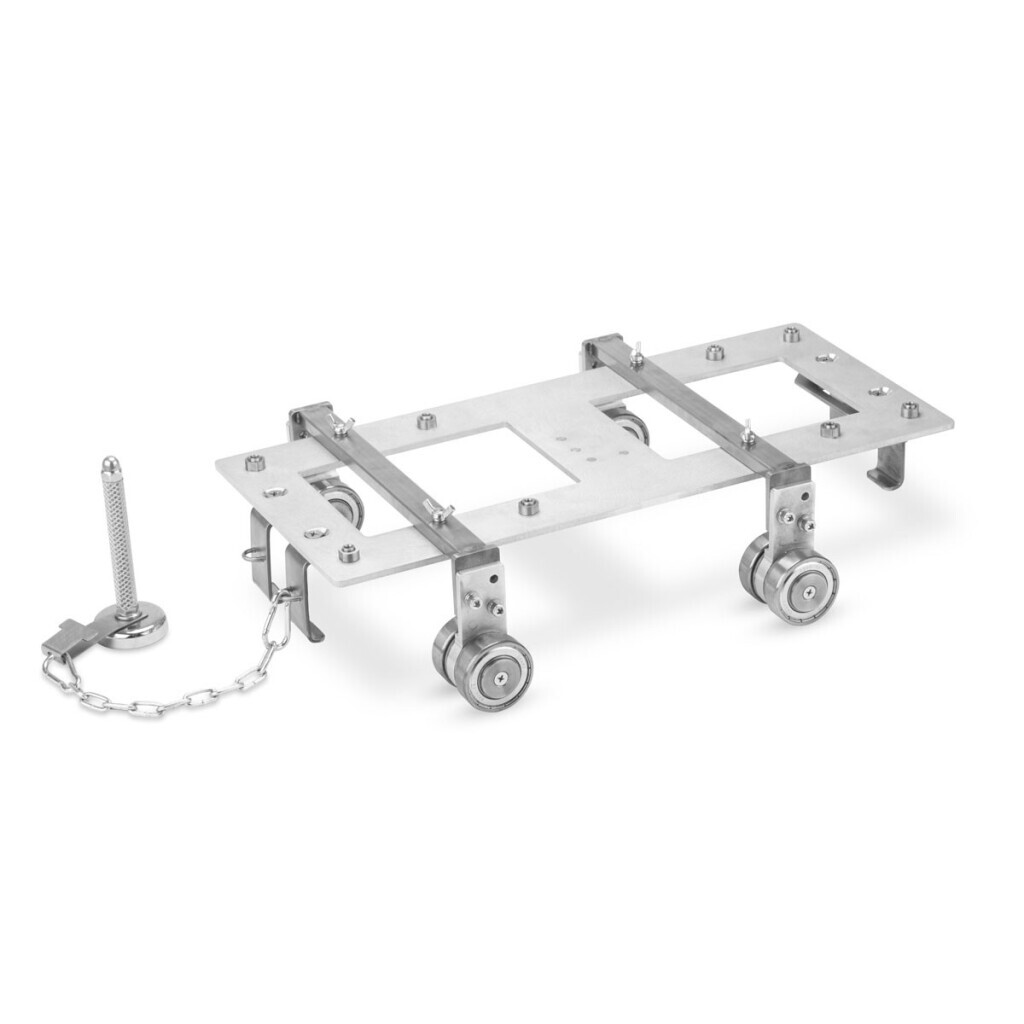

Приспособление Паук-4К/ЭКО представляет собой крепежную пластину с двумя перекладинами, магнитными колёсами и кронштейнами для фиксации детектора в защитном чехле. Магнитные колёса позволяют плавно перемещать приспособление вдоль шва на цилиндрическом объекте при проведении неразрушающего контроля, а фиксатор с магнитным основанием удерживает приспособление в заданном положении.
Конструкция приспособления позволяет использовать изделие с большим диапазоном диаметров контролируемых труб и предусматривает 2 варианта сборки: с узким и с широким положением колёс, а также дискретное изменение клиренса за счет перестановки стоек.




460×310×105мм
Габаритные размеры

Документы в PDF

Комплектация

Приспособление Паук-4М/ЭКО-101 шт.
Ключ шестигранный №41 шт.
Транспортировочная сумка1 шт.
Паспорт ируководство поэксплуатации
1 экз.

Технические характеристики

Материал изделиянержавеющая сталь, алюминий
Форма объекта контроляцилиндрическая или плоская

Диапазон диаметров объекта контроля (при позиционировании на объекте контроля цилиндрической формы в соответствии с вариантом сборки №1), мм

малый клиренс

средний клиренс

большой клиренс

от 820

от 530

от 377

Диапазон диаметров объекта контроля (при позиционировании на объекте контроля цилиндрической формы в соответствии с вариантом сборки №2), мм

малый клиренс

средний клиренс

большой клиренс

от 1820

от 1220

от 920

Габаритные размеры (с учетом колёс)

(Д × Ш × В), мм

460 × 310 × 105
Масса приспособления, кг, не более3,6
