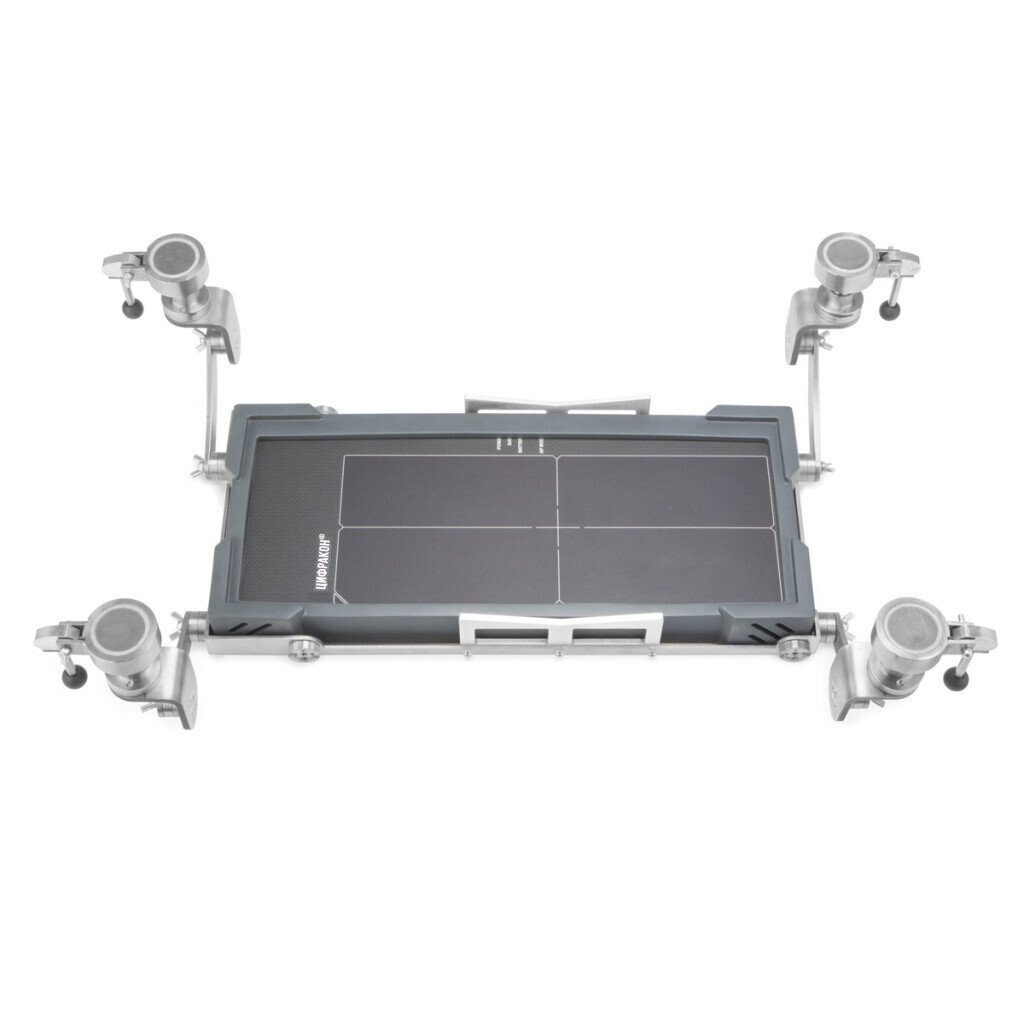

Крепёжное приспособление «ПАУК-3М»/ЭКО

Купить
В избранноеВ избранное
СравнитьСравнить

Приспособление Паук-3М/ЭКО предназначено для позиционирования плоскопанельных детекторов серии «Цифракон» на объекте контроля. Его конструкция позволяет крепить детектор на плоских поверхностях и на объектах контроля цилиндрической формы (трубах), в том числе во внутреннем пространстве труб, что облегчает работу специалистов и расширяет спектр контролируемых с помощью детектора объектов. Изготовлено в соответствии с ТУ 4276-020-96651179-2015.



Конструкция Паук-3М/ЭКО сочетает в себе магнитный и ременной способы позиционирования детектора относительно объекта контроля, благодаря чему приспособление может использоваться как на объектах из магнитных, так и немагнитных металлов или материалов.

В первом случае фиксация осуществляется с помощью магнитных держателей. Они имеют регулировочный шарнирный узел с шаровой головой, что позволяет размещать приспособление с детектором на внешней стороне объектов цилиндрической формы диаметром от 250 мм или на внутренней стороне объектов диаметром от 650 мм. Также магнитные держатели позволяют крепить приспособление к любым плоским поверхностям, ориентированным в любом пространственном положении.

Отрыв держателей от поверхности контролируемого объекта осуществляется посредством эксцентрикового механизма, который разрывает магнитную цепь. Необходимое позиционирование магнитных держателей относительно объекта контроля производится с помощью двухзвенных ног, оснащённых зубчатыми шарнирами, регулировка и фиксация которых осуществляется без использования вспомогательного инструмента.


Магнитный способ крепления приспособления Паук 3М/ЭКО на объекте контроля

При ременном способе крепления к объекту контроля цилиндрической формы используются входящие в комплект поставки ремни. Ноги с магнитными держателями в таком случае необходимо снять или развернуть в сторону от объекта.


Ременной способ крепления приспособления Паук 3М/ЭКО на объекте контроля

Установка приспособления с детектором на объекте контроля осуществляется одним или двумя специалистами в зависимости от труднодоступности объекта.


Опционально предусмотрена возможность контроля горячих объектов. Для этого используется термомат, который располагается между объектом контроля и детектором и выдерживает температуру до 400 °C. Термомат состоит из трех слоев: огнеупорной ткани (со стороны горячего объекта), войлока и ткани ПВХ.




575×516×109мм
Габаритные размеры

Документы в PDF

Комплектация

Приспособление Паук-3М/ЭКО
1 шт.
Ремень-стяжка2 шт.
Термоматопционально
Паспорт ируководство поэксплуатации
1 экз.

Технические характеристики

Материал изделияНержавеющая сталь, ПВХ
Габаритные размеры сучетом магнитных ног
(Д × Ш × В), мм
575 × 516 × 109
Форма объекта контроля
цилиндрическая или плоская
Диапазон диаметров объекта контроля (при позиционировании наобъекте контроля цилиндрической формы), мм
от250
Диапазон диаметров объекта контроля (при позиционировании внутри объекта контроля цилиндрической формы), мм
от650
Масса приспособления, кг, неболее
7,3
Масса полного комплекта сучётом крепёжных ремней итермомата, кг, неболее
8,2
