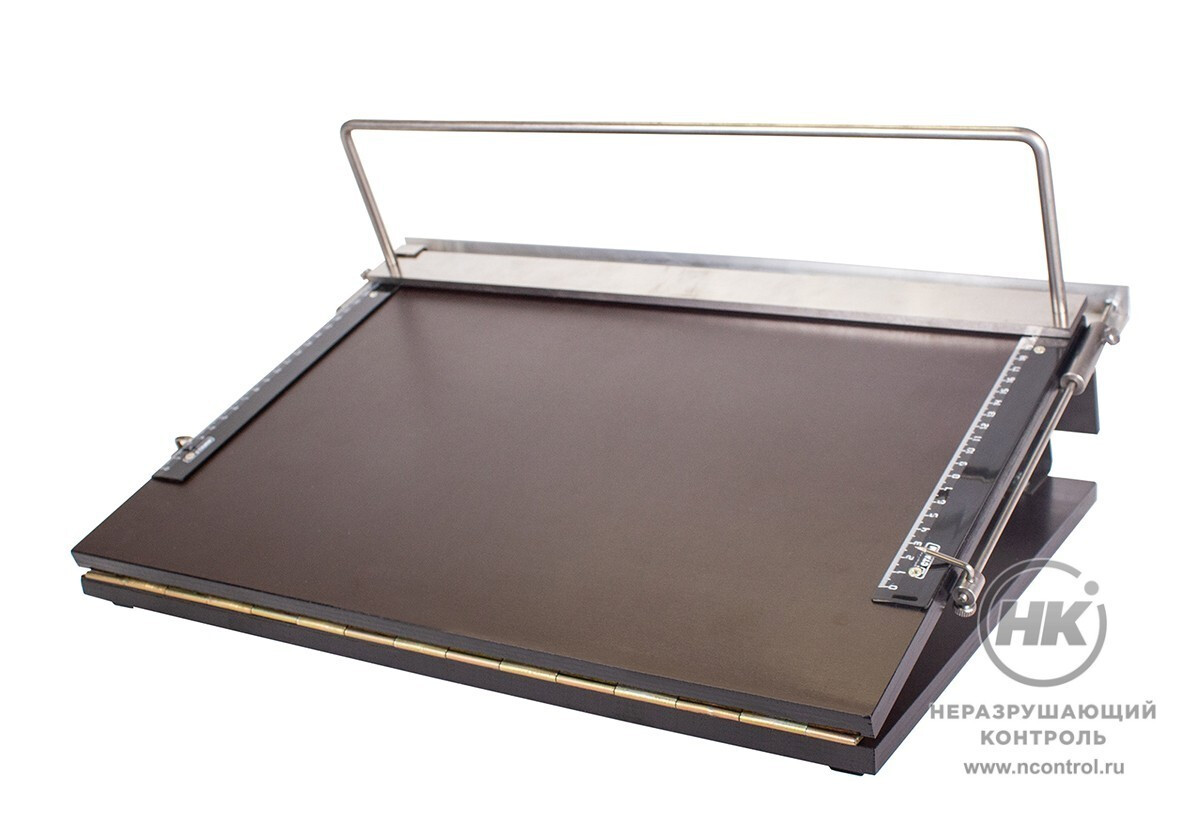

Гильотинный резак АРИОН РГ-410 / СПРУТ РГ-410



АРИОН / СПРУТ РГ-410 — ручной резак гильотинного типа, предназначенный для нарезки промышленной листовой рентгеновской плёнки под требуемый формат. Гарантирует ровный и прямой рез плёнки. Подходит для регулярной нарезки больших объемов плёнки.

Рентгеновская плёнка используется в процессе промышленного неразрушающего контроля сварных соединений, металлических деталей и конструкций. Плёнка AGFA 30х40 выпускается под нарезку на листы меньших форматов.

410  мм
Ширина реза

Конструкция и порядок работы

АРИОН РГ-410 — гильотинный резак с металлической рабочей зоной. В названии резака-гильотины отражен основной принцип его работы.

Перед началом работы нужно расположить стопку плёнки в рабочей зоне, выровнять по линейной разметке необходимую длину и зафиксировать с помощью зажимных упоров. Далее с помощью рычага привести в движение механический привод, который выведет стальные гильотинные ножи из защитного кожуха. Ножи проведут рез и согласно обратному движению рычага вернутся назад в кожух.

Сравнение с другими типами резаков

Сабельные и роликовые резаки рассчитаны в среднем на стопки в 10-20 листов плёнки. Гильотинный резак АРИОН РГ-410 способен одновременно разрезать до нескольких сотен листов.

Дисковой нож в роликовом резаке движется по горизонтали. Остро наточенный нож резака АРИОН РГ-410 движется строго по вертикали, оставляя идеально ровный срез.

Особенности

  • Простота и удобство использования
  • Удобная ручка зажимного упора
  • Линейная разметка по периметру рабочей поверхности
  • Интуитивно понятный механизм
  • Предохранитель и защитный кожух для ножей обеспечивают безопасность персонала
  • Повышенная износостойкость стальных ножей

Экономия при закупке рентгеновской плёнки

Есть две основные формы выпуска листовой рентгенплёнки: готовые стандартные форматы и плёнка под нарезку.

Листы стандартного формата, например 10х24 см, полученные после нарезки плёнки 30х40 см, не уступают по качеству и не отличаются по свойствам от листов плёнки 10х24 см из упаковки. При этом закупка плёнки 30х40 см обойдется дешевле в перерасчете на листы 10х24 см.

Предварительную нарезку плёнки и зарядку в кассеты следует выполнять в тёмном помещении.
Удобная линейная разметка по периметру рабочей поверхности резака и строго вертикально расположенный нож помогут повысить точность и скорость нарезки.

Условия эксплуатации

В любых помещениях при температуре окружающего воздуха от -15°C до +50°С и относительной влажности воздуха до 95%.

Комплектация

  • Резак для рентгенпленки АРИОН РГ-410
  • Паспорт
  • Инструкция по эксплуатации

Технические характеристики

Максимальная длина реза, мм

410

Минимальная ширина отрезаемой пленки, мм

23

Максимальная ширина отрезаемой пленки, мм

170
Размер верхнего основания под пленку, мм 410 х 300
Габариты, мм 310 х 495 х 225
Масса, кг 5
