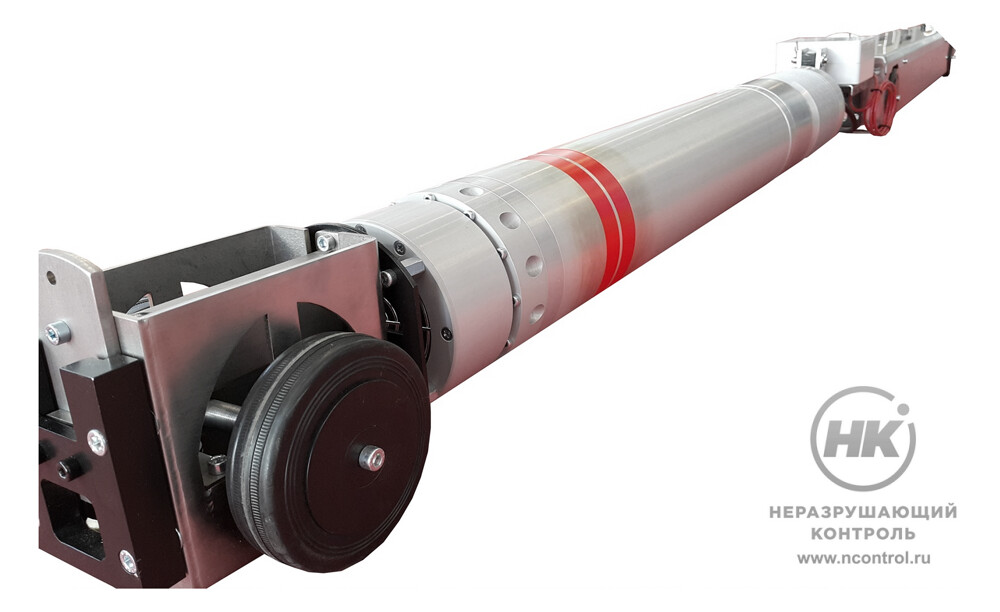

Рентгеновские кроулеры CR-219

Купить
В избранноеВ избранное
СравнитьСравнить

Рентгеновские кроулеры CR-219 предназначены для радиографического контроля сварных соединений трубопроводов диаметром от 200 до 530 мм, обеспечивают получение панорамных радиографических изображений. Мощность рентгеновских аппаратов, которые можно использовать в составе кроулера CR-219: 160 – 200 кВ.

Кроулеры изготавливаются из высококачественных материалов, что обеспечивает надёжность работы оборудования в суровых климатических условиях. Электронная часть кроулера изготовлена на базе микропроцессоров, позволяет производить контроль состояния основных узлов аппарата и при выявлении неисправности выводить информацию на панель управления кроулера.

Управление

Кроулер имеет магнитную систему управления. Кроулер оснащён датчиком воды, датчиком препятствия и датчиками конца трубы, что исключает возможность его повреждения во время контроля. Благодаря усовершенствованной магнитной помехозащищённой системе обеспечивается точное позиционирование кроулера внутри трубы.

Питание

Питание кроулера осуществляется от высокоэффективных, герметичных литий-ионных аккумуляторов. Время автономной работы аппарата увеличилось в два раза по сравнению с аналогичными аппаратами других производителей. Время зарядки батареи с 0 до 100% составляет 3 – 4 часа, что позволяет обойтись одной аккумуляторной батареей.

13  м/мин
Скорость передвижения

Документы в PDF

Комплектация

  • шасси кроулера;
  • кронштейн соединения кроулера с рентгеновским аппаратом для Ǿ 530 мм;
  • кронштейн соединения кроулера с рентгеновским аппаратом для Ǿ 530 мм;
  • кронштейн соединения кроулера с рентгеновским аппаратом для Ǿ 219 мм;
  • излучатель магнитных управляющих сигналов CS-01;
  • блок-опора с осью для рентгеновского аппарата;
  • рентгеновский генератор 180 кВ;
  • детекторная головка;
  • комплект колес (12 шт.);
  • набор расширительных осей для адаптации кроулера к трубопроводам Ǿ 219 мм – 530 мм;
  • соединительный кабель «аккумулятор – зарядное устройство»;
  • соединительный кабель «детектор – шасси кроулера»;
  • зарядное устройство батареи двигательной установки;
  • зарядное устройство аккумуляторной батареи шасси;
  • аккумуляторная батарея;
  • комплектующие (ЗИП).

Технические характеристики

Управляющее устройство магнитный пульт управления CS-01
Скорость перемещения 13 м/мин
Направление перемещения вперёд и назад
Допустимый наклон 40% — 22,2 °
Литиевая (Lifepo) аккумуляторная батарея двигательной установки 48 В, 25 А-ч
Нормальное время зарядки аккумуляторной батареи 3 – 4 часа
Расстояние автономного прохода (на горизонтальной площадке) 6 000 м
Допустимая температура От -40 до +70 °С
Время облучения от 0 до 999 секунд
Время автономной работы рентгеновского блока от аккумуляторной батареи 8 часов
Минимальный/максимальный диаметр трубы, для модификации с рентгеновским излучателем 8” (219 мм) до 21" (530 мм)
Точность остановки +/- 2 мм
Торможение динамическое
Параметры приводящего мотора бесколлекторный 1×110 Вт
Защита мотора автоматическая, под контролем процессора

Габаритные размеры (Д×Ш×В):

– кроулера

– вместе с излучателем и комплектующими



1400×140×120 мм

2500×140×450 мм

Вес:

– кроулера

– вместе с излучателем и комплектующими



35 кг

55,5 кг
