Рентгеновские комплексы серии «Филин-102»

Рентгенотелевизионные установки серии «Филин-102» просвечивают объекты контроля в одной проекции на предметном столике. Используются для радиографии и радиоскопии. Контролируют изделия из железа, пластика и композитных материалов. Размер контролируемых изделий — не больше размеров предметного столика.

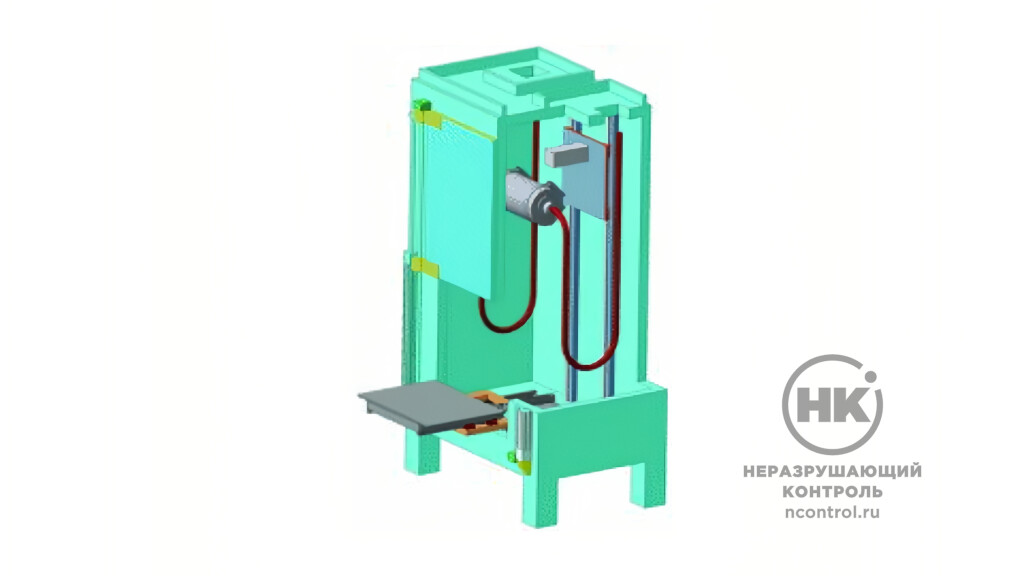

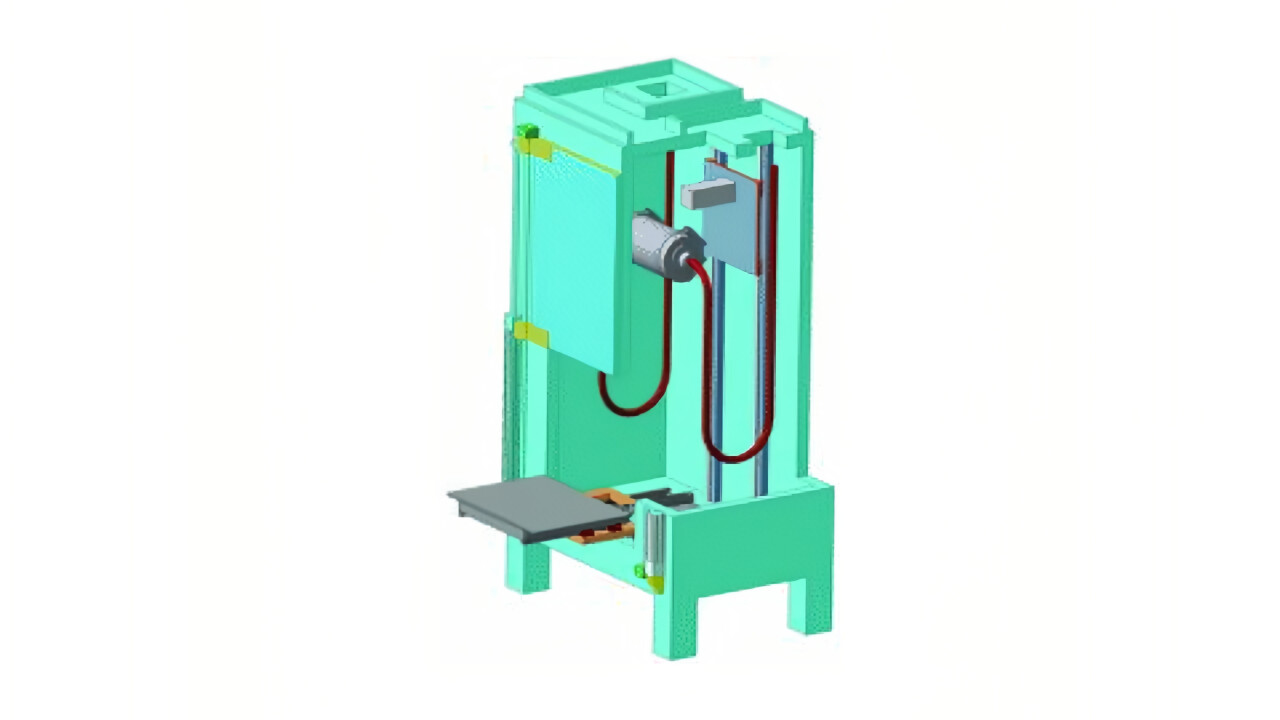

Рентгеновский аппарат вместе с вертикальным механизмом перемещения рентгеновской трубки размещается в компактной рентгенозащищенной кабине. Внутри расположен столик для просвечивания. По команде оператора столик выезжает из кабины для удобной укладки изделий. После укладки столик автоматически задвигается в кабину, производится просвечивание и столик выдвигается обратно.

При использовании комплекса в режиме радиографии, на предметный столик укладывается рентгеновская плёнка или фосфорная пластина системы «Фосфоматик». Сверху на пленку укладываются изделия для просвечивания. С помощью автоматизированного подъемника рентгеновской трубки выбирается необходимое фокусное расстояние и производится экспозиция.

При использовании комплекса в режиме радиоскопии под предметным столиком размещается плоский детектор.

Для экономии места рентгеновский генератор расположен непосредственно под системой. Для удобства укладки изделий высота выдвижного столика сделана около 700 мм.

150  кг
Суммарный вес комплекса

Модификации

  • «Филин-122» предназначен для цифровой радиоскопии на плоский детектор. В комплекте поставляется рентгенотелевизионный детектор «Филин 3232» с полем контроля 320х320 мм и разрешением 12 линий/мм. Изображения выводятся на экран системы улучшения изображения СОВА+. Система может быть укомплектована другими видами рентгенотелевизионных детекторов;
  • «Филин-102» предназначен для классической радиографии на рентгеновскую плёнку;
  • «Филин-112» предназначен для компьютерной радиографии на фосфорные пластины. В комплекте поставляется система «Фосфоматик».

Технические характеристики серии «Филин-102»

  «Филин-102/160» «Филин-102/225» «Филин-102/350» «Филин-102/450»
Размер системы Д×Ш×В 1000×1000×2500 мм 1000×1000×2500 мм 1500×1000×2500 мм 1500×1000×2500 мм
Рентгеновский аппарат «Экстравольт-160» «Экстравольт-225» «Экстравольт-350» «Экстравольт-450»
Фокусное расстояние 400 .... 1400 мм 400 .... 1400 мм 450 .... 1400 мм 450 .... 1400 мм
Размер столика 800×600 мм 800×600 мм 1200×600 мм 1200×600 мм
