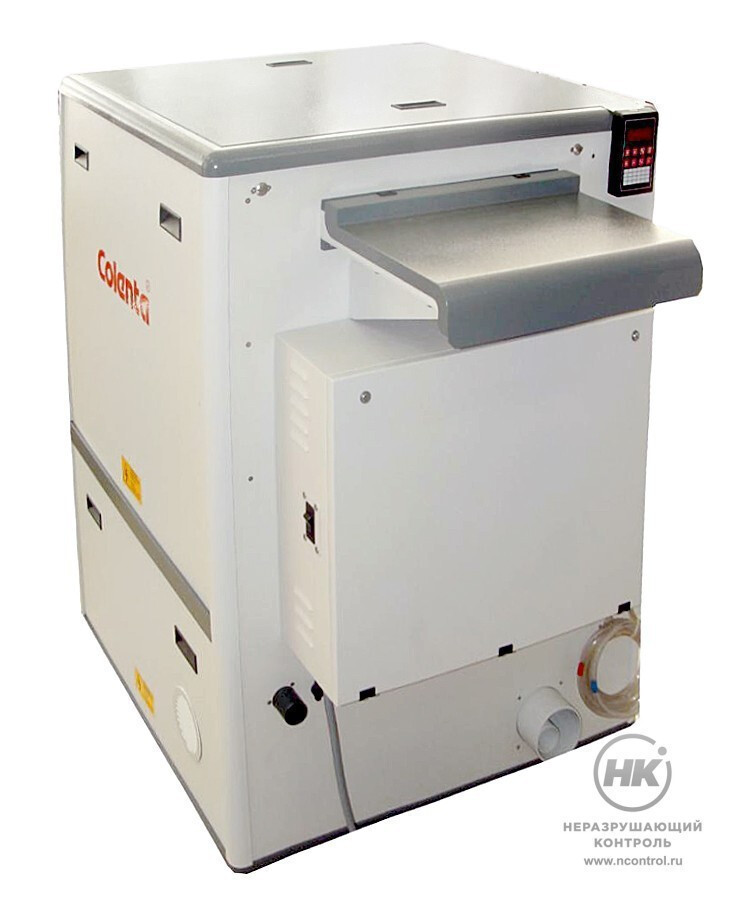

Проявочная машина Colenta INDX 43/55 предназначена для автоматической обработки промышленных рентгеновских плёнок в больших объёмах. Высокопроизводительная машина подходит для рулонных и форматных плёнок шириной до 43 см, при этом скорость протяжки составит 54 см/мин с полным циклом проявки длительностью 8 мин.
Температура проявителя и фиксажа в машине Colenta INDX 43/55 регулируется микроконтроллером, а подогрев промывочной воды осуществляется с помощью термостата. Процесс пополнения реактивов полностью автоматизирован. Он рассчитывается по показаниям датчиков, определяющих размеры загруженной плёнки. Циклы пополнения также можно регулировать.
Транспортировочная роликовая система Colenta INDX 43/55 обеспечивает бережную передачу рентгеновской плёнки во время каждого этапа обработки. Ролики изготовлены из некоррозионных долговечных материалов. На промежуточных этапах происходит дополнительное ополаскивание плёнки, что исключает смешивание реактивов.
Автоматическое охлаждение
В проявочной машине Colenta INDX 43/55 предусмотрены отдельные входы для промывочной воды идляхолодного потока системы водяного охлаждения. Если промывочная вода может быть тёплой, то для охлаждения рекомендуется подавать воду температурой от +8 до +12 °С. При этом условии гарантируется эффективность работы системы, которая запускается автоматически в случае чрезмерного повышения температуры проявителя и фиксажа.
Бывают ситуации, когда подача холодного водоснабжения недоступна или общая температура окружающей среды слишком высока. Решением может стать внешнее устройство охлаждения, которое предлагается производителем в качестве дополнительной опции.
Требования к вентиляции
Конструкция проявочной машины Colenta INDX 43/55 предусматривает вентиляционное отверстие, расположенное со стороны подачи плёнки. Во время установки оно должно быть подключено к внешней системе вентиляции с достаточной мощностью для выведения тёплого отработанного воздуха.
Машину можно расположить в сквозном проёме, когда загрузка плёнки происходит из тёмного помещения, акорпус находится в условиях дневного света. В этом случае затемнённая комната должна быть герметична, чтобы поток тёплого воздуха следовал по направлению от подачи к сушке. Это позволит предотвратить процессы конденсации.
Особенности
регулируемая температура реактивов и подогрев промывочной воды;
раздельные входы для воды: промывка иохлаждение;
производительность: 54 см/мин, цикл 8 мин;
внешний фильтр для проявителя и фиксажа;
общая потребляемая мощность 6,9 кВ, поддерживается несколько схем подключения кэлектросети;
автоматическое пополнение рабочих растворов;
регулируемая температура сушки плёнки.
Принадлежности
система контроля уровня реактивов для резервуаров-накопителей;
установка для осаждения серебра;
поддон для транспортировочных блоков машины;
внешняя система охлаждения.
Технические характеристики
Тип плёнки
форматная, рулонная
Ширина плёнки
7,5 – 43 см
Длина плёнки
от 10 см
Толщина плёнки
0,10 – 0,18 мм
Время проявки
50 – 250 с
Время полного цикла
3,37 – 16,87 мин
Скорость протяжки
21 – 109 см/мин
Ёмкость баков
проявитель 20 л; фиксаж 23 л; промывка 20 л
Температура растворов фиксажа и проявителя
регулируется в диапазоне от +18 до +43 °С
Температура промывочной воды
регулируется в диапазоне от +18 до +43 °С
Температура воздуха для сушки плёнки
регулируется в диапазоне от +18 до +55 °С
Наполнение растворами
автоматическое
Подключение входящего водоснабжения
отдельные входы: 2-позиционный клапан для подачи промывочной воды (тёплой или холодной); клапан для системы охлаждения (только холодная вода)
Подача промывочной воды
подключение через шланг 3/4", фильтрация при температуре от +8 до +12 °С
Давление промывочной воды
3– 10 бар, при обработке плёнки
Слив воды
шланг или трубка 32 мм
Потребляемая мощность
6,9 кВ
Подключение к сети переменного тока
при любом варианте подключения следует использовать предохранитель: 1) 230 В + нейтраль, 50/60 Гц, 32 А 2) 3×220 В, 50/60 Гц, 25 А 3) 400/230 В + нейтраль, 50/60 Гц, 20 А
