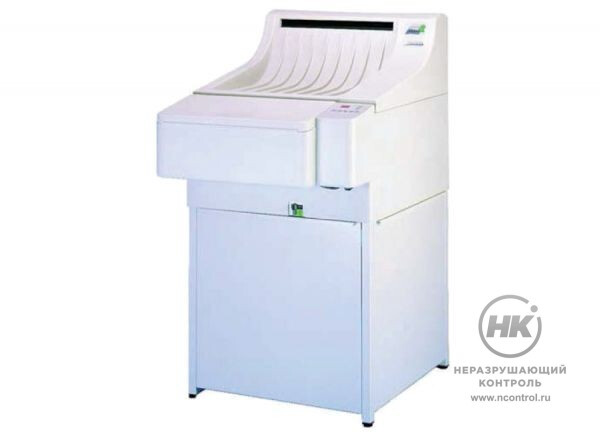

Автоматическая проявочная машина Карат НЕВА 45

Автоматическая проявочная машина стационарного типа для обработки рулонной и форматной рентгеновской пленки шириной до 45,1 см. Подходит для высокочувствительных пленок. Минимальный формат пленки: 10х10 см. Габариты: 97 x 68 x 127 см.

Применяется в промышленной радиографии для проявки рентгеновской пленки. Разработана с учетом специфики процесса проявки в условиях лаборатории.

10x10  см
Минимальный формат пленки

Устройство и принцип работы

Устройство проявочной машины Карат НЕВА 45 включает в себя прочный пластмассовый корпус площадью 0,67 м², роликовый лентопротяжный механизм, насосы, баки для химических растворов - проявителя, фиксажа и воды на 12,5, 12 и 13 литров соответственно, сушильную установку, микропроцессор, управляющий автоматическим режимом работы машины, и 4 инфракрасных сенсора, образующих интегрированный детектор для распознавания пленки.

Устройство может иметь как открытую, так и закрытую рабочую базу, включающую пространство для хранения коллекторных контейнеров и баков с растворами.

Автоматический режим работы

Процесс обработки пленки регулирует микропроцессор. При загрузке плёнки в роликовую систему подачи специальный зеркально-импульсный световой барьер, который включает в себя 4 инфракрасных сенсора, передает данные о пленке на микропроцессор. Он же регулирует дальнейшую транспортировку пленки внутри машины.

Роликовая система проводит плёнку через емкости с химическими растворами. Так проходит последовательный процесс проявки, закрепления, промывки и сушки. Условия проявки и температура растворов регулируются автоматически, исходя из типа пленки и реагентов. Текущие настройки проявочной машины можно сохранить как рабочую программу.

Микропроцессор также управляет системой регенерации проявочных растворов, отвечающей за обновление и пополнение растворов и их перемешивание с помощью лопастного насоса.

Ручной режим работы

Предусмотрена возможность настройки параметров проявки вручную — управлять циклом регенерации растворов и температурой реагентов можно нажатием соответствующих кнопок на панели управления. В ручном режиме работы отключен светобарьерный сенсор распознавания пленки.

Все настройки, заданные вручную, действуют и в автоматическом режиме работы.

Панель управления и индикации

  1. Индикация
  2. Повышение регулируемого параметра
  3. Понижение регулируемого параметра
  4. Время обработки в минутах
  5. Температура проявителя в °C
  6. Температура высушивания в °C
  7. Время обновления проявителя в секундах
  8. Время обновления закрепителя в секундах

Карат НЕВА 45 имеет интуитивно простую и понятную панель управления. Данные о текущих процессах и настройках устройства выводятся на цифровой экран и сопровождаются звуковыми сигналами.

Предусмотрена функция подсветки дисплея, с помощью которой можно регулировать интенсивность свечения экрана панели управления. Это позволяет снизить вероятность возможной засветки высокочувствительных пленок.





Панель управления Карат НЕВА 45

Преимущества

Проявочную машину Карат НЕВА 45 отличает не только высокая производительность и качество проявки, она обладает дополнительными функциональными возможностями:

Функция автоматического охлаждения включает обдув воздухом при превышении заданной настройками температуры проявителя.

При нахождении машины в режиме ожидания пленки активируется функция антикристаллизации: каждые 20 минут на 15 секунд запускаются вентиляция сушильного отсека и набор воды.
Это предупреждает проблему кристаллизации реагентов при слишком долгом взаимодействии растворов с валиками проявочной машины, которая может провоцировать неисправности.

Карат НЕВА 45 может проявлять несколько пленок одновременно, если их суммарная ширина не превышает 45,1 см.




20
  мин

Время автоматической активации функции антикристаллизации

Особенности

  • Быстрая подготовка к работе - не более 10 минут
  • Автоматическое распознавание пленки
  • Звуковые и визуальные датчики для контроля рабочего процесса
  • Хранение до 5 параметров работы в памяти
  • Возможность проявки пленки при дневном свете - отсутствует необходимость в темной комнате
  • Простой и понятный интерфейс
  • Максимальная ширина проявляемой пленки — до 45,1 см
  • Индивидуальный подбор времени, температуры проявки и скорости пополнения реактивов
  • Аварийное отключение машины при открытии крышки
  • Функция антикристаллизации — предотвращает отложения кристаллов растворов на валиках
  • Отслеживание пропорций реагентов системой регенерации растворов
  • Автоматическое охлаждение проявителя
  • Ванны промежуточной промывки, повышающие качество снимков



Очистка машины

В целях продления срока службы и предупреждения поломок следует на регулярной основе очищать проявочную машину от остатков химических реагентов: фиксажа и проявителя. Валики проявочной машины рекомендуется очищать с помощью специальной чистящей пленки, например Agfa Roller Transport , отсеки машины — с помощью чистящих реактивов для рабочих баков, например Agfa Fixclean или Agfa Devclean.

Условия эксплуатации

Устройство следует эксплуатировать при температуре окружающей среды от +18 до +40°C. Относительная влажность не более 80% при температуре до +31°C. Использовать только в помещении.

Меры предосторожности

Концентраты проявочных реагентов относятся к едким веществам, не допускать контакта с кожей. Требуется обязательное применение защитной одежды, перчаток и очков при проведении манипуляций с растворами - доливе или перемешивании. Испарения реагентов могут быть опасными для здоровья, поэтому эксплуатировать проявочную машину надлежит только в хорошо проветриваемом помещении.

Технические характеристики

Форма выпуска

стационарная

 Подача пленки непрерывная роликовая система подачи
 Форматы пленки любые, в том числе высокочувствительные пленки (листовые и рулонные)

 Минимальный формат пленки, см 10х10

 Максимальная ширина пленки, см 45,1

 Время проявки, мин 2:00-10:00

Производительность, пленок/час

- 24 x 30 см
- 10 x 48 см
- 35 x 43 см

- 35

- 79
- 28

Потребление воды, л/мин  1,9
Объем резервуаров, л

- проявитель
- фиксаж
- вода

- 12,5
- 12
- 13
Температура проявителя, °C 28-40
Детектор пленки

4 ИК-сенсора
Габаритные размеры (Д х Ш х В), см

97 x 68 x 127 см
Вес, кг

- пустая 77 [91] кг

- полностью заправленная 115 [129] кг

данные без скобок – для машины с открытым столом,
[в скобках - с закрытым столом]

Площадь машины, м²

 0,67

Электропитание

- Напряжение, В
- Ток, А
- Частота, Гц
- Потребляемая мощность, Вт

- 220-240
- 10-14
- 50-60
- 2400
