Денситометр-яркомер XRS-4400

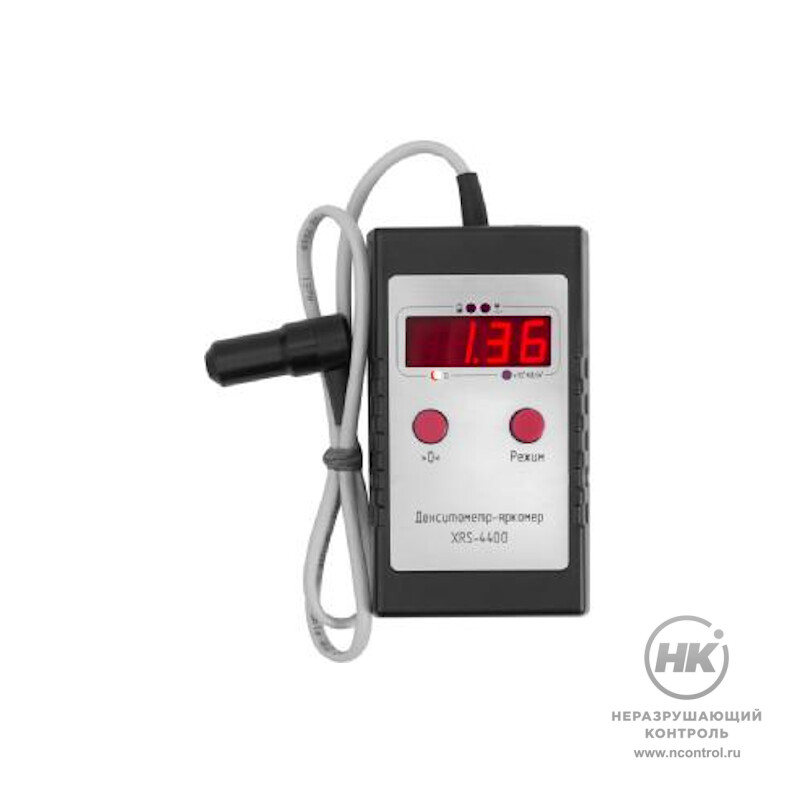

Денситометр-яркомер XRS-4400 [фото №1]
Денситометр-яркомер XRS-4400 [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Портативный цифровой денситометр-яркомер с ручным измерительным зондом для определения яркости светового потока до 2000000 Кд/м^2 и оптической плотности промышленных рентгеновских снимков до 6,00 Б. Калибровка нуля — полуавтоматическая. Включен в Госреестр СИ. В базовую комплектацию входит поверка ГосЦСМ. Габариты: 145 × 83 × 43 мм, вес 350 г.

Применяется в промышленной радиографии для измерения диффузной оптической плотности потемнения, а также яркости самосветящихся объектов в процессе расшифровки рентгеновских снимков. Прибор подходит для комплектации стационарных и передвижных лабораторий.



< 6Б
Оптическая плотность измеряемых снимков

Документы в PDF

Скачать карточку в формате PDF

Устройство

Денситометр-яркомер конструктивно исполнен в виде небольшого прямоугольного корпуса весом в 350 грамм, в котором заключен индикаторный блок устройства. С блоком соединяется измерительный ручной зонд при помощи кабеля. Кабель доступен в двух вариантах исполнения — съемном и несъемном.

Внешний вид денситометра

Панель управления и индикации включает 2 функциональные кнопки: “Режим” для переключения режимов работы денситометра и “>0<” - кнопку установки нулевой точки измерений и включения / выключения прибора.

На режим измерений, в котором в данный момент работает устройство, указывают 2 небольших индикатора, расположенных под дисплеем прибора: справа - яркость, слева - оптическая плотность.

Результаты измерений выводятся на четырехразрядный цифровой дисплей-индикатор.

Принцип работы

XRS-4400 не имеет аналогов, прибор уникален тем, что объединяет в себе функции денситометра и яркомера, он способен проводить измерения в двух режимах работы: определять степень затемнения рентгеновского снимка и уровень яркости светового потока.

Принцип работы устройства основан на преобразовании регистрируемого светового потока в электрический сигнал, его последующей оцифровке и вычислении результатов с помощью микропроцессора.

Внутри измерительного зонда расположен светочувствительный датчик, который определяет величину светового потока. Микропроцессор принимает и обрабатывает электрический сигнал, поступающий с датчика. Он рассчитывает значения оптической плотности и яркости и передает их на цифровой дисплей-индикатор в качестве результатов измерений.

Измерительный зонд

Представляет собой оптический датчик, соединенный с блоком прибора при помощи гибкого кабеля.

Его задача - преобразование принимаемой световой энергии в электрический сигнал, который затем обрабатывается микропроцессором.

В случае снижения чувствительности, следует проводить очистку оптической поверхности датчика и не допускать ее загрязнения.


Измерительный зонд денситометра

Программное обеспечение

Денситометр поставляется с автономным программным обеспечением, предназначенным для регулирования работы прибора и управления процедурой измерений.

Идентификационный номер версии программы можно узнать, удержав кнопку “Режим” при включении прибора. Программное обеспечение имеет “высокий” уровень защиты, согласно Р 50.2.077-2014.

Калибровка нуля

Обнуление результатов измерений на дисплее денситометра осуществляется нажатием кнопки “>0< “ на панели управления прибора. Перед этим необходимо приложить датчик зонда к нужной части окна негатоскопа. Важно не регулировать яркость свечения экрана негатоскопа, она должна оставаться постоянной.

Особенности

  • Устройство работает и от аккумулятора, и от сети
  • До 6 Б - оптическая плотность измеряемых снимков
  • Измерение светового потока яркостью до 2 000 000 кд/м²
  • Портативность - небольшие габариты и вес
  • Полуавтоматическая установка нулевой точки измерений

Соответствие стандартам

Денситометр-яркомер производится в соответствии с требованиями ТУ 26.51.66-075-96651179-2017, ГОСТ 8.023-2014.

Базовая комплектация

  • Денситометр-яркомер XRS-4400
  • Аккумуляторные батарейки тип АА - 2 шт
  • Сетевой адаптер
  • Паспорт
  • Комплект эксплуатационных документов
  • Методика поверки
  • Модификация прибора с чехлом и съемным кабелем

Дополнительная комплектация

Модификация прибора с чехлом и съемным кабелем
  • Защитный чехол
  • Съемный кабель

Технические характеристики

Диапазон показаний диффузной оптической плотности, Бот 0,00 до 6,00
Диапазон измерения диффузной оптической плотности, Бот 0,01 до 5,00
Абсолютная погрешность измерения диффузной оптической плотности, Б
- в диапазоне от 0,01 Б до 2,00 Б включ.
- в диапазоне св. 2,00 Б до 4,00 Б включ.
- в диапазоне св. 4,00 Б до 5,00 Б		±0,02
±0,05
±0,10
Калибровка нуляполуавтоматическая
Диапазон показаний яркости, кд/м²от 1 до 2 000 000
Диапазон измерения яркости, кд/м²от 1 до 200 000
Пределы допускаемой основной относительной погрешности измерений яркости, %±10,0
Напряжение питания сети переменного тока, В220±10%
Частота сети переменного тока, Гц(50 ± 1)
Напряжение питания сетевого адаптера, В12 (0,5А)
Напряжение питания от аккумуляторов АА, В2,4
Габаритные размеры прибора (Д × Ш × В), мм, не более145 × 83 × 43
Габаритные размеры денситометра-яркометра в чехле (Д × Ш × В), мм, не более175 × 100 × 55
Масса прибора (без чехла и сетевого адаптера), кг, не более0,35
