Электромагнитная система для контроля труб ARTIS-3 5400 Portable

Система предназначена для обнаружения утонений стенки и поперечных нарушений сплошности металла. Подходит для новых и б/у труб НКВ, НКТ, БУР. ARTIS-3 5400 Portable применяется в цехе и в полевых условиях для контроля наружной и внутренней поверхностей труб Ø 89, 102, 127 мм.

В сравнении с моделью 5300, для которой максимальная линейная скорость контроля составляет 36 м/мин, скорость модели 5400 - 48 м/мин.
Метод магнитной индукции оптимален для контроля неочищенных поверхностей труб в широких диапазонах поверхностных шероховатостей.

Конструкция и процесс работы

ARTIS-3 5400 Portable - портативная система магнитоиндукционного контроля.

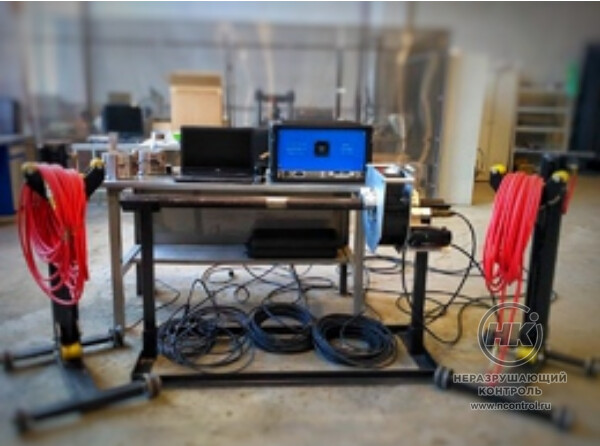

Система состоит из портативного дефектоскопа, катушки намагничивания, блока питания катушки намагничивания, блока сменных датчиков, ноутбука с ПО, пневматического подъемника и комплектующих кабелей.

48  м/мин
Максимальная линейная скорость контроля

Принцип передачи информации с датчиков при работе системы



  1. К основной инспекционной раме, содержащей прижимные ролики, крепится блок со сменными датчиками движения и датчиками Холла под необходимый типоразмер трубы.
  2. Магнитоиндукционные датчики и датчики Холла размещают по окружности трубы. Работу системы запускают с ПК и катушка намагничивания создает продольное магнитное поле.
  3. Преобразователи Холла регистрируют малейшие изменения в магнитном поле при его прохождении через сечение трубы, проводя контроль как внутренней и внешней поверхностей трубы, так и толщины стенки.

Датчики Холла

Датчик Холла, или магниточувствительный элемент Холла, состоит из полупроводниковой прямоугольной пластинки, к которой присоединены электрические выводы.

При пропускании тока через клеммы «а» полупроводниковой пластины, помещённой в поле магнита, на боковых клеммах «б» появляется напряжение.

В основе работы датчика - эффект Холла, основанный на разности потенциалов при помещении проводника с постоянным током в магнитное поле.


Схема возникновения эффекта Холла

Разъемы на передней и задней панелях блока

Обработка сигналов

Обработка сигналов датчика происходит в блоке дефектоскопа. В системе используется цифровая обработка сигнала DSLC, которая за счет математической обработки данных значительно увеличивает соотношение сигнал-шум в первичных данных, полученных с катушки.

Данные о работе системы и результаты контроля выводятся в ПО на экране ноутбука.

Управление работой системы с ПК

Питание магнитной катушки и приводной установки управляется и отслеживается в том числе с помощью компьютера.

Модуль встроенной диагностики отображает на вкладке “Состояние системы” данные о состоянии привода, катушки намагничивания и датчиков.

Калибровка системы, ее запуск, остановка и обработка результатов контроля производятся на ноутбуке.

Калибровка

Калибровка проводится по стандартным образцам, поставляемым в комплектации с системой.

Для каждой из специальных возможностей системы проводится своя настройка системы чувствительности.

На каждом из направлений инспекции проводится отдельная калибровка.

Направления инспекции

  1. Поперечная дефектоскопия по 100%-ному кольцевому охвату трубы. Контроль усталостных трещин.
  2. Мониторинг толщины стенки на большие площади утонения.
  3. Метод MFD - плотности магнитного потока - для мониторинга больших площадей плавного и постепенного изменения толщины стенки, например, для обнаружения дефекта эрозии.
  4. Метод MFL - магнитной утечки потока - для мониторинга утонений стенки небольшого диаметра с резкой границей, например, для обнаружения дефекта коррозии.

Калибровка системы по каналам на образце. Чувствительность во всех датчиках должна быть одинаковой к стандартному образцу со сквозным отверстием 1,6 мм

Обработка результатов контроля

Результаты контроля можно вывести в ОС компьютера и с её помощью как просмотреть, так и сохранить на сервере, распечатать или отправить по электронной почте. Подключение компьютера к локальной сети согласуется при подборе комплектации системы.

Особенности

Функция “автостоп” обеспечивает остановку системы при превышении сигналом заданного порога в месте прохождения. Предназначена для обнаружения локализации дефекта или утонения, чтобы позднее экономично использовать другой метод контроля.

Пример комплектации

  • Портативный EMI дефектоскоп
  • 9” катушка намагничивания для диаметров от 2-3/8" - 3-1/2", 3P с поворотным замком
  • 11” катушка намагничивания для диаметров от 4" - 5-1/2", 3P с поворотным замком
  • Привод катушки, высокоскоростной, ARTIS, 6PTL
  • Контрольная головка для диаметров от 2-3/8" - 3-1/2", 5V24P, ARTIS-3, поворотный замок
  • Контрольная головка для диаметров от 4" - 5-1/2", 5V24P, ARTIS-3, поворотный замок
  • Ноутбук (в комплекте USB- флешка, USB или PS/2 проводная клавиатура, USB или PS/2 проводная оптическая мышь)
  • Провод электропитания дефектоскопа, 220 ВПТ, 3P с угловой вилкой
  • Сигнальный кабель, 5V24P, DBL-TL, 30,5 м
  • Кабель катушки намагничивания, 3P-SH, DBL-TL, 30,5 м
  • Кабель к приводу, 6P-SH, No X-GDN, DBL-TL, 30,5 м
  • Аварийное ПО для восстановления программы
  • Стандартный образец 2-3/8" - 3-1/2“, отверстие 1,6 мм _5%WL, ARTIS-3/M4500, 60”
  • Стандартный образец 4" - 5-1/2“, отверстие 1,6 мм _5%WL, ARTIS-3/M4500, 60”
  • Подъемник пневматический Hi-Lift, регулируемый по высоте.


Технические характеристики

Контролируемые диаметры, мм

 89, 102, 127

Кол-во каналов, шт



обработки сигнала “поперечный дефект”

8

обработки сигнала “утонение стенки”

16

мониторинга стенки

1

Кол-во датчиков на канал, шт

1
Напряжение питания, В 220
Общая кривизна трубы, мм/м 1,5
Охват поверхности, % 100
Максимальная линейная скорость контроля, м/мин 48
Чувствительность дефектоскопии сквозное отверстие 1,6 мм
Вес оборудования, кг 300
Опция MFD, Опция MFL, Функция автоматической остановки над дефектом, износостойкая защита датчиков (нержавеющая сталь), полнофункциональная система бортовой диагностики OBDII есть
