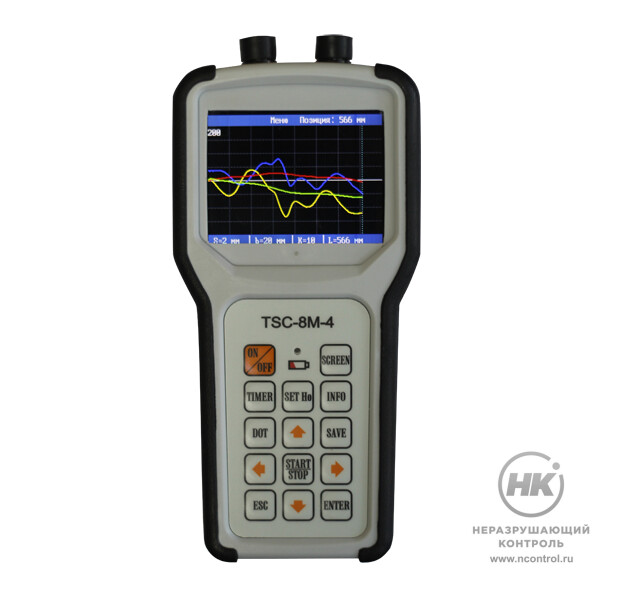

Измеритель концентрации напряжений ИКН-8М-4

Измеритель концентрации напряжений ИКН-8М-4 предназначен для измерения, регистрации и обработки данных диагностики напряжённо-деформированного состояния оборудования и конструкций с использованием метода магнитной памяти металла.

Приборы типа ИКН относятся к специализированным многоканальным феррозондовым магнитометрам. Функциональное назначение — определение зон концентрации напряжений как основных источников развития повреждений оборудования. Напряжённость магнитного поля Нр на шкалах приборов проградуирована в А/м (Ампер/метр). Длина регистрируемого перемещения датчика проградуирована в мм (миллиметрах).

Функциональность приборов типа ИКН

Многоканальные приборы имеют 18 типов специализированных сканирующих устройств для контроля различного оборудования, которые позволяют со скоростью до 0,5 м/сек снимать показания напряжённости поля и длины объекта контроля.

Дефектоскопист имеет возможность проведения автоматической обработки результатов контроля непосредственно на объекте. Для записи результатов контроля на объекте и возможности передачи данных на компьютер прибор оснащён энергонезависимой flash-памятью. Режим таймера позволяет выполнять контроль при движении изделий относительно датчиков.

Комплект поставки прибора включает программное обеспечение «ММП-Система 3.0» (совместимо с Windows 95-XP/Vista/7/8).

±   2000  A/м
Диапазон измерения величины Нр

Особенности

  • жидкокристаллический экран с разрешением 320×240 точек для отображения графической информации непосредственно при контроле оборудования;
  • специальная клавиатура с 14 функциональными кнопками;
  • питание от встроенных аккумуляторов DC 5В;
  • блок flash-памяти 8 Мб для записи результатов контроля на объекте в течение 8 дней без сброса информации на компьютер;
  • ёмкость оперативной памяти — 1 Мб;
  • от 2 до 4 каналов измерения;
  • микропроцессор — 16 бит.

Технические характеристики

Габаритные размеры 165×83×32 мм
Масса с аккумуляторными батареями 0,4 кг
Диапазон измерения величины Нр ± 2000 A/м
Основная относительная погрешность измеряемого магнитного поля для каждого канала, не более 5%
Относительная погрешность измеряемой длины, не более 5%
Минимальный / максимальный шаг сканирования (расстояние между двумя соседними точками измерений поля и длины) 1 / 128 мм
Рабочий температурный диапазон от -15°С до +55°С
Диапазон относительной влажности 45 – 85%
