Трассотечеискатель “Успех ТПТ-212”

Трассотечеискатель «Успех ТПТ-212» применяется при определении мест расположения трубопроводов из любых материалов (в том числе и неэлектропроводящих) акустическим методом.



5 V/g
Чувствительность

Документы в PDF

Акустический метод

Акустический метод, в отличии от электромагнитного, характеризуется полным отсутствием паразитных наводок на соседние объекты (трубы) и очень высокой точностью локализации (резким затуханием сигнала при удалении от объекта). Акустический метод незаменим при трассировке металлических трубопроводов в условиях высоких индустриальных помех, когда затруднена электромагнитная локализация.

Дальность трассировки зависит от внешних факторов, таких как вид и плотность грунта, глубина расположения, материал и наполненность трубопровода. Наибольшая дальность достигается при применении максимально допустимого питания генератора от четырех аккумуляторов по 12В (например: два автономных + дополнительный (входит в комплект) + внешний автомобильный) и, в большинстве случаях, превосходит 150м для неметаллических и 300м для металлических труб.

В комплекте имеются все необходимые коммутаторы и приспособления для комбинирования источников питания (автономные, дополнительный и. если есть, внешний) с целью повышения напряжения (и, соответственно, дальности) или емкости (и, соответственно, времени непрерывной работы).

Генератор АГ-112 предназначен для создания электрических импульсов, регулируемой амплитуды и частоты. АГ-112 представляет собой электронный блок со встроенными (автономными) аккумуляторами питания. На передней панели расположены органы управления и индикации. На задней панели – разъемы для подключения ударного механизма и внешнего питания (или зарядного устройства).

Нагрузкой генератора является ударный механизм «УМ-112», который представляет собой электромеханическое устройство для производства ударов по объекту (трубе), на котором оно крепится посредством цепи с переменной длиной рабочей части и фиксирующим рычагом.

Звук от ударного механизма распространяется по трубопроводу и, через грунт, воспринимается акустическим датчиком. Сигнал датчика, после усиления и фильтрации в приемнике, отображается индикатором и поступает на головные телефоны. Оператор по максимальному уровню сигнала или по специфическому стуку определяет место расположения трубопровода.

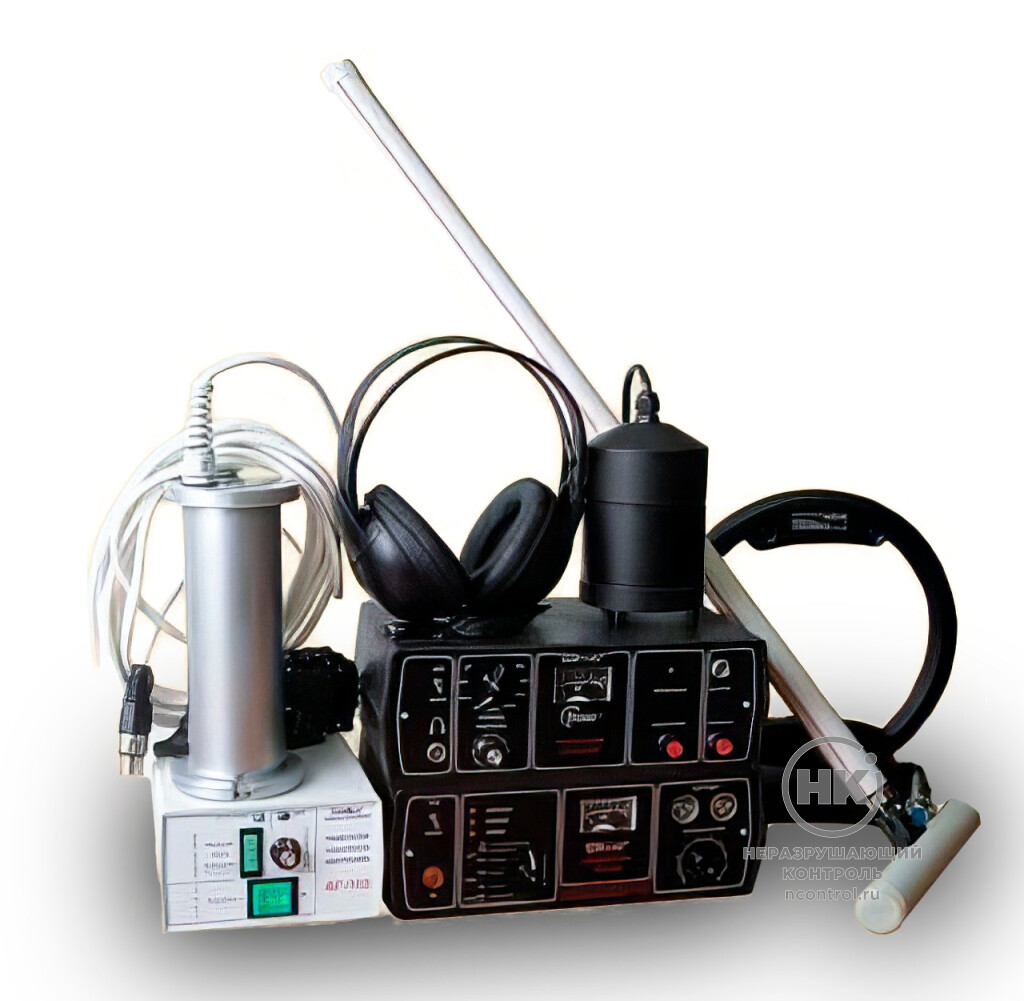

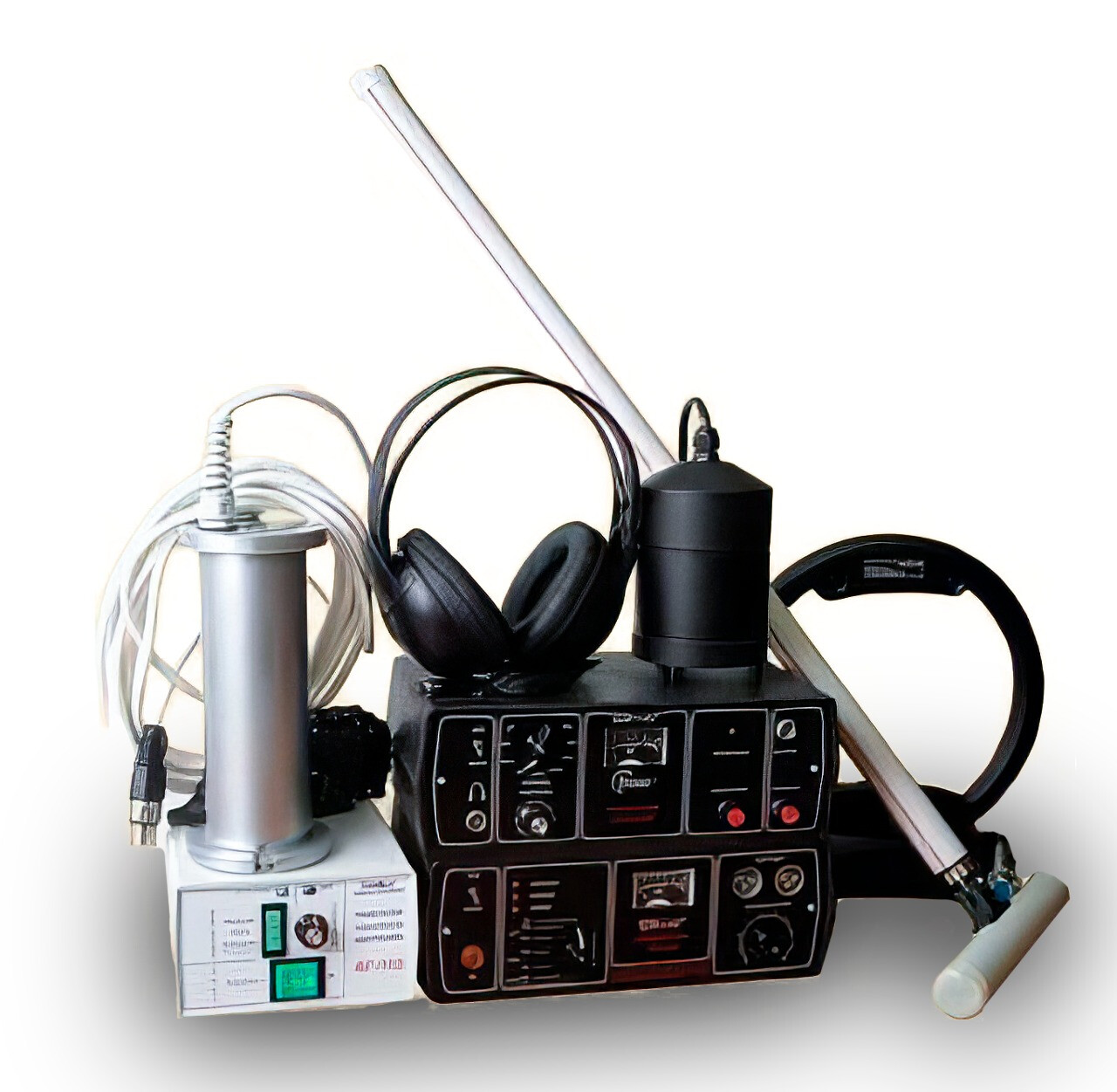

Состав комплекта

  • генератор АГ-110;
  • генератор «АГ-112»;
  • ударный механизм «УМ-112»;
  • приёмник АП-010;
  • электромагнитный датчик ЭМД-227;
  • антенна рамочная ИЭМ-301.1;
  • датчик акустический АД-200;
  • головные телефоны;
  • провода соединительные;
  • дополнительные принадлежности.

Технические характеристики

Генератор АГ-110
Выходная мощность при работе на согласованную нагрузку, не менее, Вт8
Частота генерации, Гц
Сигнал непрерывный или импульсный
512;1024;8928
три частоты попеременно
Диапазон сопротивлений согласованной нагрузки, Омот 1 до 500
Максимальная потребляемая мощность при работе на согласованную нагрузку, не более, Вт20
Питаниеаккумулятор 12В/7Ач
Габаритные размеры прибора, не более, мм250х90х170
Масса, не более, кг4,5
Ударник АГ-112
Режимы питания «АГ-112»:
— автономное (12В или 24В);
— внешнее;
— внешнее и автономное с взаимной развязкой (внеш II автон) ;
— внешнее последовательно с автономным (внеш + автон).
Встроенные аккумуляторы. Внешний источник питания. Внешний источник или встроенные аккумуляторы или оба источника с суммированием токов. В зависимости от соотношения напряжений. Оба источника с суммированием напряжений.
Напряжение внешнего источника питания «АГ-112», В:
Режим 2
Режим 3
Режим 4

от 12 до 50
от 12 до 50
не более 50 – Uавт*
Импульсный ток «АГ-112», от внешнего источника питания с нагрузкой «УМ-112», А:
Режим 2
Режим 3 при Uвн > Uавт
Uвн < Uавт
Режим 4
0,6 Uвн*
0,6 Uвн
0
0,6 (Uвн + Uавт)
Средний ток потребления «АГ-112», не более, мА15
Импульсная выходная мощность «АГ-112» в нагрузку «УМ-112» при максимальном напряжении питания, кВт1,5
Частота следования импульсов «АГ-112», имп/мин
«нч»
«сч»
«вч»

20±4
40±6
80±8
Время непрерывной работы «АГ-112» не менее, час:
— при максимально допустимом напряжении питания (50В с добавлением внешнего) и максимальной частоте ударов (80уд/мин)
— при минимально допустимом напряжении питания (12В штатный комплект) и минимальной частоте ударов (20 уд/мин)

4,5
54
Рабочее положение крепления ударного механизма на трубу
— допустимое
— оптимальное для максимальной дальности трассировки

любое
верхнее
Длина соединительного кабеля «УМ-112», не менее, м5
Диаметр исследуемой трубы, ммот 50 до 300
Габаритные размеры, не более, мм
«АГ-112»
«УМ-112»

135 х 200 х 80
90 х 200
Масса комплекта, не более, кг6
Приёмник АП-010
Девять режимов работы на 26 частотных диапазонах, Гц50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ»(10 диап), «КП»
Общий коэффициент усиления по звуковому тракту, дБ35
Напряжение питания, В
Тип элементов питания
9+1-2,5
6 х 1,5 В (батареи типа “С”)
Мощность, подводимая к головным телефонам, мВт100
Потребляемая мощность, не более, Вт0,9
Габаритные размеры прибора, не более, мм250х90х150
Масса, не более, кг1,5
Датчик акустический АД – 200
Чувствительность, V/g5
Габаритные размеры прибора, не более, мм105х75
Тип питания0
Электромагнитный датчик ЭМД-227
Тип преобразователярезонансная ферритовая магнитная антенна
Частота резонанса, Гцвнешний источник питания, кабелем соединяемый с приемником
Тип питанияот приемника
Коммутация резонансапринудительная (управляется приемником)
Индуктивная антенна ИЭМ - 301.1
Максимальная мощность, подводимая к «рамке», не более Вт10
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом36
Тип корпусапластмассовый, герметичный
