Течетрассоискатель корреляционный Искор-410
Течетрассоискатель корреляционный Искор-410
Поиск места разгерметизации трубопровода. Трассировка и определение глубины залегания коммуникаций. Уточнение места повреждения трубы с поверхности земли. Определение места нахождения люков (под снегом, грунтом, асфальтом).
Основные преимущества
- наличие радиоканала;
- высокая помехозащищенность;
- оперативность и скорость расчетов;
- ударозащищенные водонепроницаемые датчики;
- малые габариты и вес;
- высокая точность определения мест разгерметизации;
- трассировка и определение глубины залегания коммуникаций;
- удобство в эксплуатации;
- уточнение места повреждения трубы с поверхности земли;
- определение места нахождения люков.
0,6 метров
Глубина обнаружения крышки люка
Область применения
Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластмассовых труб.
Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

Документы в PDF

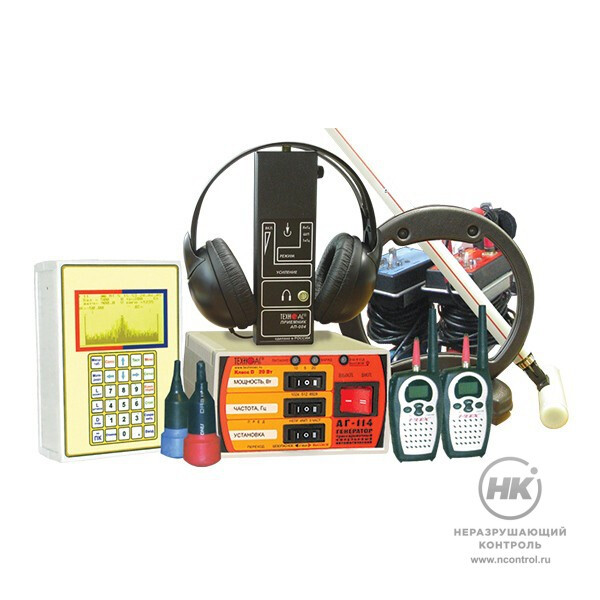

Комплектация

- два пьезоэлектрических датчика (красный и синий);
- два усилителя (красный и синий) с держателями;
- радиопередатчик и радиоприемник сигналов датчиков (PC);
- вычислительное корреляционное устройство (ВУ);
- зарядное устройство ВУ;
- зарядное устройство PC;
- программа записи на ПК;
- кабели проводной связи;
- генератор АГ-115;
- приёмник АП-010М;
- электромагнитный датчик ЭМД-227М;
- антенна рамочная ИЭМ-301.2;
- акустический датчик АД-220, люкоискатель ИЭМ-300, головные телефоны;
- провода удлинительные;
- транспортная сумка.
Технические характеристики

Диаметр контролируемого трубопровода, мм |
25 ... 800 |
Длина диагностируемого участка трубопровода, м |
до 1500 |
Минимальное давление в трубопроводе, кг/см2 |
1,5 |
Точность определение места утечки, м |
до 0,2 |
Питание вычислителя коррелятора, В |
12В |
Усилителей, радиостанции |
7,2 В |
Температура окружающей среды, оС |
-20 ... +40 |
Выходная мощность генератора, Вт |
до 40 |
Частота генерации, Гц |
512; 1024; 8928, одновременно 3 частоты |
Режим работы приемника, Гц |
50,100,512,1024, 8928 “ШП”, « ФНЧ», «ПФ» |
Глубина обнаружения крышки люка, м |
до 0,6 |
