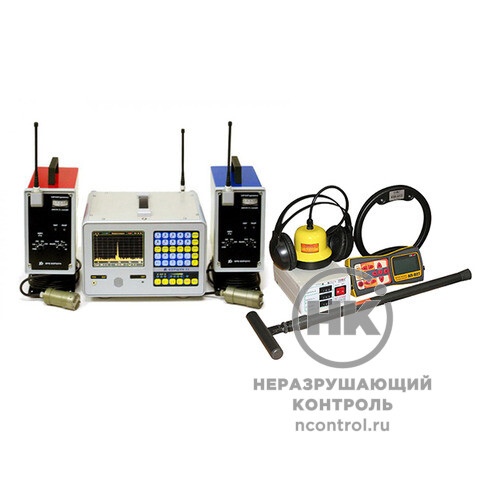

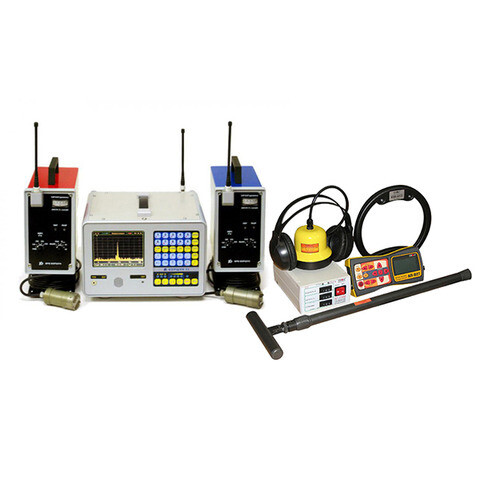

Течеискатель корреляционный Коршун-11ТА

Купить

Задать вопрос о товаре

В избранное

Сравнить

Течеискатель предназначен для определения координат утечек в подземных напорных стальных, чугунных и пластмассовых трубопроводах систем тепло-, водо- и нефтеснабжения независимо от глубины их прокладки, вида грунта.В течеискателе "КОРШУН-11ТА" сохранены возможности и характеристики "КОРШУН-10".

Особенности прибора

выполнен в индустриальном исполнении: температура работы блоков - от -30 °C до +50°C, хранения от -40°С до + 60°С; пыле-, влаго-, виброзащитное исполнение;
и имеет цифровые спектранализаторы с высоким быстродействием и высокой разрешающей способностью для определения частотных спектров сигналов утечки;
имеет возможность ручной и автоматической установки цифровых фильтров с высокой избирательностью и добротностью, при этом автоматически "настраивается" на полосу частот сигналов, которые генерируют утечки;
имеет режим двухканального осциллографа с возможностью наблюдения и оценки как выходных сигналов прибора, так и сигналов вибродатчиков;
оснащен двумя радиоканалами для передачи сигналов от датчиков в блок оператора и кабельной катушкой с предварительным усилителем для передачи сигналов из радионедоступных помещений.

8 часов
Время непрерывной
работы батареи

В отличие от предыдущих моделей течеискатель "КОРШУН-11ТА" характеризуется

введением дополнительно гидрофонных контактных датчиков для работы на пластмассовых трубах и чугунных трубах с резиновыми уплотнителями через пожарные гидранты и технологические врезки в трубы;
существенным изменением программы цифровой обработки сигналов для обеспечения возможности работы на пластмассовых трубах как с накладными датчиками-акселлерометрами, так и с гидрофонными контактными датчиками;
расширением вниз полосы частот выносных блоков и блока оператора до 5 Гц;
введёнием режима автоматического определения скорости распространения гидравлических волн в диагностируемой трубе.

Документы в PDF

Скачать карточку в формате PDF

Комплектация

блок оператора;
водозащищенные накладные датчики-акселлерометры, содержащие пьезокерамические вибропреобразователи, магнитные держатели и кабели;
гидрофонные контактные датчики (опционально);

* Возможна комплектация одним выносным радиоблоком и двумя кабельными катушками.

выносной радиоблок с предварительным усилителем *;
блок контроля - тестер;
Универсальное зарядное устройство "УЗИП-3";
кабельная катушка с предварительным усилителем.

Технические характеристики

Массо-габаритные характеристики:
Длина диагностируемого участка трубопровода	до 3000 м
Диаметр диагностируемого трубопровода	до 1400 мм
Полоса рабочих частот	5 Гц … 4,5 кГц
Чувствительность датчиков	> 0.33 В/g
Минимальное давление в трубопроводах	1,0 ...2,0 АТМ
Источник питания блока оператора	аккумуляторное, 10,0...15,5 В
Потребляемый ток, при Uпит = 12В (10.2В)	не более 1,2 (1,5) А
Частота несущей радиоканала	из диапазона 433 – 434.79 МГц
Время работы выносного радиоблока без подзарядки встроенного аккумулятора	не менее 8 часов
Температурный диапазон работы для датчиков	-40…+140°С
Температурный диапазон работы для выносных блоков	-30…+50°С
Температурный диапазон работы для блока оператора	-30…+50°С
Температура хранения	-40…+60°С
блок оператора с амортизаторами	285х205х260 мм; 6,5 кг
кабельная катушка с предварительным усилителем и датчиком	260х255х255 мм; 5,8 кг
выносной блок радиоканала с предварительным усилителем	230х115х310 мм; 4,5 кг
