Устройство контроля изоляции УКИ-1М предназначен для определения мест сквозных повреждений в противокоррозийном покрытии подземных трубопроводов без их вскрытия.

Устройство используют для интегральной оценки состояния изоляции отдельных участков на основе бесконтактных измерений токов в трубе и точного определения оси трубопровода, кабеля и глубины их залегания, а также для определения места повреждения анодной линии установки катодной защиты.

4.5 В
Напряжение питания селективного индикатора (элемент типа 3336)

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

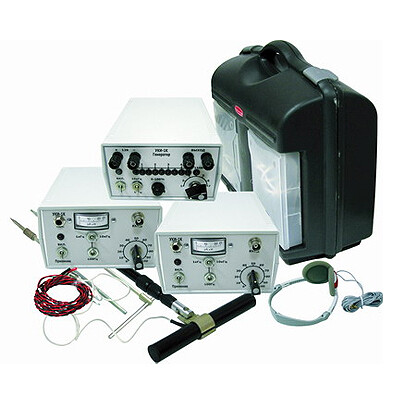

Устройство состоит из 2-х селективных индикаторов малых напряжений (приемных устройств), датчика для определения трассы и глубины залегания трубопроводов и кабелей, набора приспособлений для определения дефектов в изоляции покрытий и генератора переменного тока.

Принцип работы устройства УКИ-1 К заключается в следующем: по трубопроводу, защищаемому установками катодной защиты, протекает пульсирующий ток с частотой 100Гц. В результате протекания тока по трубопроводу вокруг него создается переменное магнитное поле, измерение которого с помощью селективного индикатора малых напряжений и индукционного датчика используется для определения планового положения трубопровода и глубины его залегания, а также для интегральной оценки состояния изоляционного покрытия по величине затухания тока в трубопроводе.

В местах с дефектами в изоляции стекающий ток с трубопровода в грунт создает падение напряжения, измерение которого на поверхности земли с помощью индикатора малых напряжений и контактных датчиков используется для обнаружения дефектных мест в изоляционном покрытии и сравнительной оценки площади дефекта.

При отсутствии катодной защиты на трубопроводе к последнему подключается специальный генератор тока, входящий в комплект установки.

Комплектация

генератор тока 1 шт;
приемник (селективный индикатор малых напряжений) 2 шт;
датчик для определения планового положения трубопровода и его глубины залегания 1 шт;
головной телефон 2 шт;
датчик для определения шаговой разности потенциалов (комплект) 2 шт;
кабель соединительный 1 шт;
кабель генератора 1 шт;

* поставляется по дополнительному заказу

пояс контактный 2 шт;
провод соединительный (генератор + заземлитель) 1 шт;
удлинитель 1 шт;
заземлитель-штырь 2 шт;
паспорт, совмещенный с инструкцией по эксплуатации 1 шт;
футляр 1 шт;
аккумулятор EV 9-12* 1 шт;
зарядное устройство* 1 шт.

Технические характеристики

Дальность обследования (максимальное удаление от генератора в зависимости от состояния изоляционного покрытия	3 км
Погрешность определения места расположения дефекта в изоляционном покрытии, не более	±0.2 м
Минимальный размер определяемого дефекта в изоляции на фоне сплошного изоляционного покрытия	не более 3 мм²
Рабочие частоты селективного индикатора установки	100Гц; 1000Гц; 10000Гц
Ослабление помехи с частотой 50 Гц по отношению к сигналу с частотой: 100 Гц не менее 1000 Гц не менее 10000Гц не менее	1000 раз 3000 раз 3000 раз
Рабочие частоты генератора установки в активном режиме поиска	1000 Гц; 10000 Гц
Индикация показаний селективного индикатора осуществляется стрелочным прибором и головными телефонами.
Напряжение питания селективного индикатора (элемент типа 3336)	4.5 В
При использовании свежего комплекта элементов гарантируется непрерывная работа селективного индикатора в течении	200 час
Габаритные размеры селективного индикатора	190х135х80мм
Масса селективного индикатора	1.5 кг
Масса индуктивного датчика для определения планового положения и глубины залегания тр-да	0.8 кг
Максимальная выходная мощность генератора в режиме непрерывной генерации, не менее	40 Вт
Напряжение питания генератора (от автомобильного аккумулятора)	12В
Масса генератора, не более	2 кг
