Система контроля катодной защиты «MODATA 2»

Система контроля катодной защиты «MODATA 2» предназначена для защиты и изоляции подземных трубопроводов.

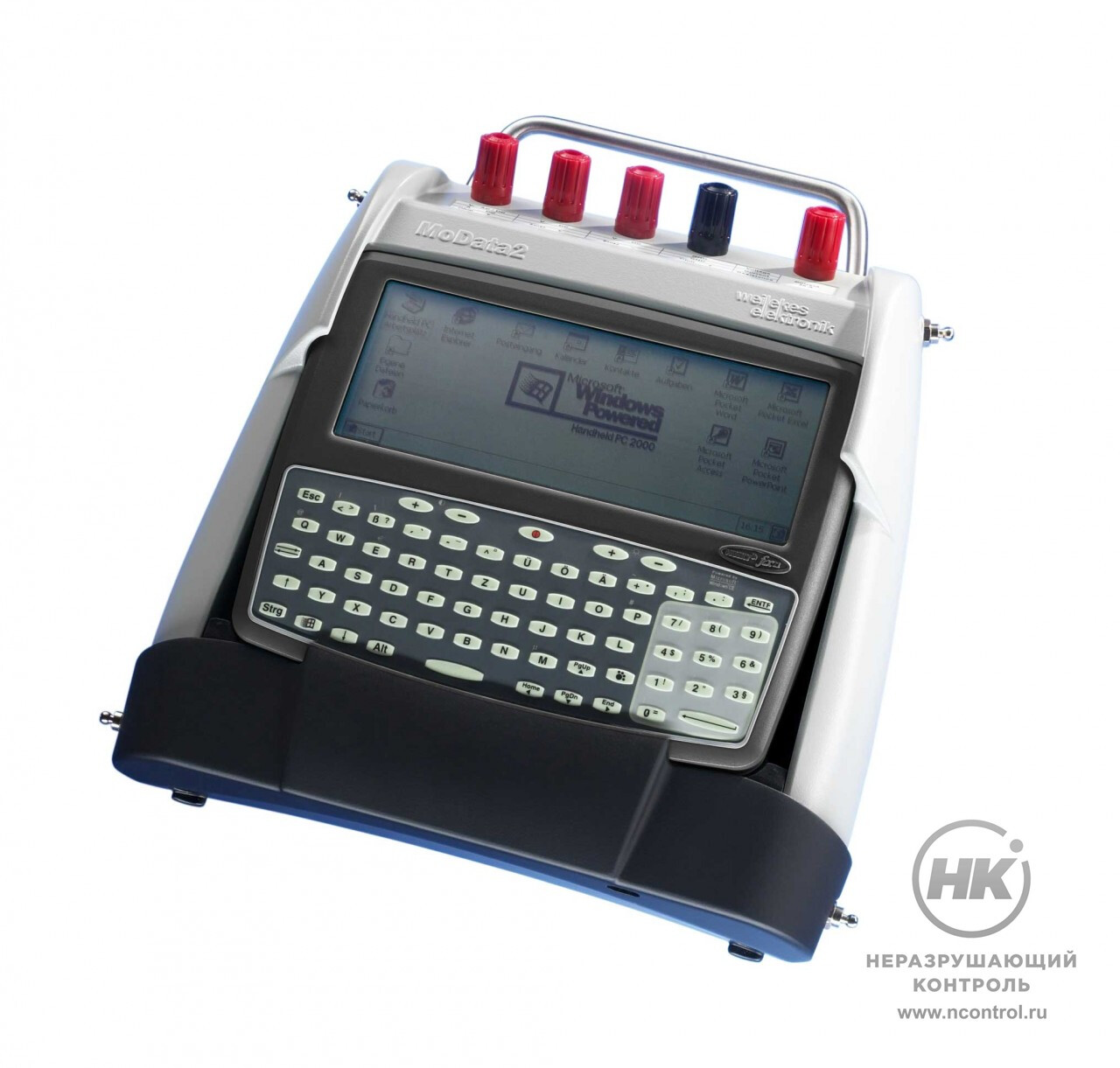

Система состоит из многофункционального преобразователя (МП) MoData 2 с встроенным компьютером, автономным питанием, кабелями, принадлежностями и пакетом программного обеспечения для сбора данных в полевых условиях и переносе их в ПК для обработки и хранения.

Система комплектуется реле времени SYNTAKT (рекомендуется 6 штук) для работы с токами до 60А, с питанием от сети и от свинцового аккумулятора 6В с ресурсом 1500 часов, с высокоточным кварцевым генератором, возможностью синхронизации и отключения на ночь. Реле синхронизируют работу станции катодной защиты (вкл./выкл. 4сек/2сек; 12сек/3сек; 27сек/3сек). SYNTAKT имеет силовое реле для исключения перегрузок в сети в момент переключения.

7.8  кг
Вес MoData 2 в транспортировочном чемодане

Наличие в комплекте системы прибора сбора данных Minilog 128/512 позволяет осуществлять запись кривых потенциалов и токов в автоматическом режиме с заданной частотой и длительностью опроса с последующим переносом данных (до 85000/340000 измерений), в ПК для анализа и представления в графическом виде с помощью программного обеспечения WinLog.

Система MoData 2 одна заменяет все приборы, обычно применяемые при контроле катодной защиты, совмещая:

• мультиметр для измерения тока, сопротивления, постоянного и переменного напряжения;
• обнаружение дефектов изоляции подземных трубопроводов;
• выбор времени переключения;
• авто/ручную синхронизацию времени;
• сообщение о необходимости зарядки аккумуляторов;
• возможность подключения GPS-приемника.

Система MoData 2 позволяет производить интенсивные измерения четырьмя различными методами

• Двухэлектродный метод: измеряется потенциал включения/выключения при подключении к измерительным контактам КИП, а также воронка напряжений включения/выключения в каждой точке, с шагом 5-10 м при удалении перпендикулярно оси трубопровода.
• Трехэлектродный метод: одновременное измерение потенциала и двух значений воронки напряжения симметрично оси трубопровода, слева и справа, с расчетом потенциала без омической составляющей («IR- потенциал») по методу экстраполяции.
• Метод сложения: путем простого измерения падения напряжений вдоль трубопровода позволяет рассчитать потенциал и воронку напряжения в каждой точке объекта.
• Метод интенсивного определения участков дефектов изоляции (IFO-метод): измеряются падения напряжений включения/выключения вдоль трубопровода с помощью измерительных электродов, с шагом 5-10 м. Увеличение разности напряжений с последующим изменением ее знака сигнализирует о возможном дефекте изоляции на данном участке. Применяется на новых трубопроводах с хорошей изоляцией. Контроль потенциалов при этом методе не производится.

Система MoData 2 позволяет производить последовательные измерения (на станциях катодной защиты и на КИП вдоль трубопровода).
Размеры МП MoData 2: 290 х 260 х 70 мм;
Вес MoData 2 в транспортировочном чемодане: 7,8 кг;
Общий вес MoData 2 с принадлежностями: от 19 кг.



Комплектация

• многофункциональный преобразователь MoData 2 c встроенным свинцовым аккумулятором 6В/1,3 А/час на 10 часов работы, встроенным ПК Itronix fex21 (ЖКД 6,5", процессор 129 МГц/32 Мб, флюоресцирующая мембранная клавиатура, литиевый аккумулятор на 8 часов работы);
• штифт для управления с экрана монитора;
• зарядное устройство, 230 В;
• соединительный кабель;
• кабель передачи данных;
• чемодан для транспортировки;
• коммутационный пояс для интенсивных и/или последовательных измерений;
• пакет прикладных программ MoData 2;
• IntMobil 3.0 сбор данных интенсивных измерений, СD;
• IntMess 3.0 оценка интенсивных измерений, СD;
• NaMobil 3.0 сбор данных последовательных измерений, СD;
• WinTrans 1.0 оценка последовательных измерений и анализ данных дистанционного контроля, СD;

Принадлежности

• электрод медно-сульфатный;
• электрод медно-сульфатный на стержне;
• зарядное устройство 12 В, автомобильное, с кабелем;
• барабан с измерительным кабелем 500 м;
• рюкзак для барабана с измерительным кабелем;
• измерительный спиральный кабель, 2 м;
• реле времени SYNTAKT, с силовым реле 30 А/ 60 А;
• прибор сбора данных Minilog 2DC, 1AC/1DC, 2AC, с памятью 128 К/512 К встроенным микропроцессором, последовательным интерфейс-кабелем, программным обеспечением WinLog;
• калибровочный сертификат;
• инструкция по эксплуатации.
