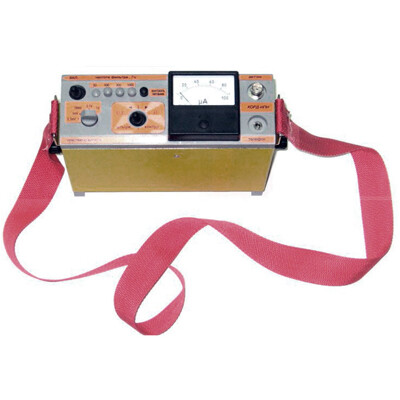

Индикатор повреждения изоляции КОРД-ИПИ

Купить

Задать вопрос о товаре

Индикатор повреждения изоляции КОРД-ИПИ предназначен для нахождения бесконтактным и контактным способами мест сквозных повреждений в изоляционном покрытии строящихся и эксплуатируемых распределительных металлических газопроводов, уложенных под различными видами дорожных покрытий, без вскрытия грунта.

Индикатор изготовлен для работы в полевых условиях, в части воздействия климатических факторов У1 ГОСТ 15150 в диапазоне температур от минус 25 до плюс 35°С и относительной влажности воздуха не более 80% при 20°С, при условии, что промерзание грунта над газопроводом (коммуникациями) не более 10 см. Пример записи обозначения индикатора при заказе - ИНДИКАТОР ПОВРЕЖДЕНИЯ ИЗОЛЯЦИИ "КОРД - ИПИ".

48 часов
Время непрерывной работы приемника

Документы в PDF

Скачать карточку в формате PDF

Область применения

Индикатор определяет бесконтактным способом месторасположения и глубины заложения газопровода иместорасположения силовых электрических кабелей под нагрузкой. Индикатор КОРД-ИПИ также предназначен для бесконтактного контроля распределения защитного катодного тока на трубопроводе любого назначения и обнаружения мест натекания блуждающих токов промышленной частоты.

Комплектация

приемник — 1 шт;
головной телефон комплект — 1 шт;
паспорт "КОРД-ИПИ" -ПС — 1 шт;

штыри измерительные — 2 шт;
контур поисковый — 1 шт.

Технические характеристики

Пределы измерения приёмника	100 мкВ - 1 мВ - 10 мВ - 100 мВ - 1 В
Шкала индикатора	100 ед.
Частота настройки фильтров приемника, Гц любые по заказу	50,100,300,1000
Неравномерность коэффициента усиления приемника по частотам	не более 10%
Источник питания приемника	автономный
Напряжение питания приемника	9 В
Время непрерывной работы приемника	48 ч
Габариные размеры - приемника	180х65х120мм
Масса - приемника	1,2 кг
Принимаемые частоты индуктивного датчика —катушка сплошная —катушка многосекционные (по заказу)	от 50 до 1000 Гц до 100 00 Гц
Ось катушки поворот	45/90 градусов
Масса датчика	0,5 кг
