Искровой дефектоскоп ИДМ-1

Купить
В избранноеВ избранное
СравнитьСравнить

Искровой дефектоскоп ИДМ-1 предназначен для контроля качества (сплошности и толщины) диэлектрических изоляционных покрытий трубопроводов (полимерных, эпоксидных,битумных).

Прибор ИДМ-1 может быть использован как автономно, так и в составе комплексов автоматического контроля, т. е. он позволяет осуществить дистанционное управление и подключать регистратор дефектов. Прибор ИДМ-1 также может быть использован для контроля электрической прочности изоляции (например кабелей).



8 лет
Срок службы (Тс)

Документы в PDF

Принцип работы

Принцип работы ИДМ-1 основан на контроле электрической изоляции трубопроводов. В местах нарушения сплошности изоляции или недостаточной ее толщины происходит электрический пробой, который фиксируется прибором. Количество пробоев зависит от качества антикоррозионного покрытия трубопровода.

Конструкция

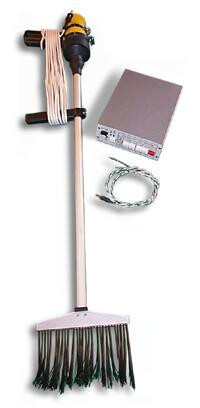

Конструктивно аппаратура ИДМ-1 выполнена в виде четырех отдельных блоков:

  • блока электроники;
  • автономного источника питания либо вторичного источника питания;
  • повышающего трансформатора.

Блок электроники и автономный источник питания выполнены в переносном варианте. Высоковольтный трансформатор помещен в изоляционную капсулу, исключающую поражение (пробой) высоковольтным напряжением.

Щупы контроля представляют из себя металлическую метелку для выборочного контроля.

Комплектация

  • блок электроники (ПКИ-96 БЭ) — 1 шт;
  • вторичный источник питания (ПКИ-96-ИВ) — 1 шт;
  • повышающий трансформатор (ПКИ-96-ТП) —1 шт;
  • комплект кабелей (ПКИ-96-КК) —1 шт;
  • щупы выборочного контроля (ПКИ-96-Щ) — 1 шт;
  • паспорт (с указанием по эксплуатации) (ПКИ -96-ПС) -1 шт.

Технические характеристики

Форма напряжения  импульсная

Значение амплитуды в соответствии с таблицей: Полож. перекл. Амплитудное напряжение на эквивалентной нагрузке сопр. 3±0,15 Мом емк. 20±5 пФ,кВ

1 3,5 ±0,8

2 8,5 ±2,0

3 17 ±2,5

4 28 ±3,0

5 36 ±3

Частота 30-35 Гц
При образовании электрического пробоя обеспечивается световая и звуковая сигнализация с запоминанием либо без запоминания факта пробоя;
выдача электрического сигнала о факте пробоя на внешний разъем.
Обеспечение контроля и индикации разряда батареи. да
Обеспечение выдачи на внешний разъем сигнала о наличии высокого напряжения да
Питание
— автомобильный аккумулятор  12 В (+3 В, -1,2 В) - по желанию Заказчика прибор комплектуется автономным источником питания - щелочным аккумулятором и зарядным устройством к нему.
— питание сетевое  220 В (+22 В, -33 В)
Показатели надежности
— наработка на отказ То = 25 000 час
— срок службы Тс = 8 лет
Вес
— блока электроники

2-3 кг

— повышающего трансформатора

около 2 кг
