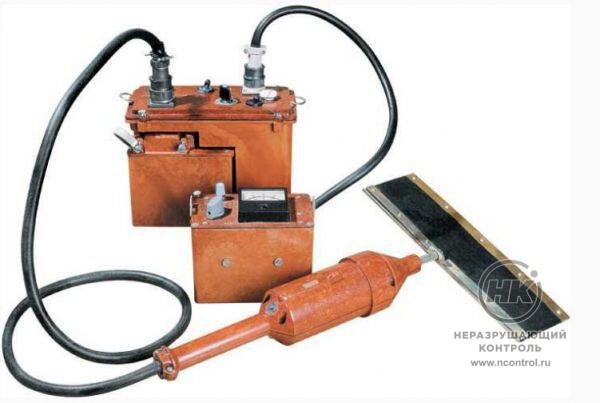

Электроискровой дефектоскоп «Крона-2И»

Электроискровой дефектоскоп «Крона-2И» предназначен для контроля сплошности полимерных, эпоксидных, эмалевых и битумных изоляционных покрытий магистральных трубопроводов в процессе их строительства.

Обеспечивает выявление локальных сквозных нарушений (дефектов) сплошности изоляционных покрытий трубопроводов с сухой поверхностью. Может быть использован в системах автоматического контроля изоляционных покрытий магистральных трубопроводов (имеет выводы для подключения к нему устройств внешней сигнализации и дистанционного включения).

Позволяет осуществить сплошной контроль полимерных, эпоксидных и эмалевых покрытий трубопроводов диаметром от 219 до 1420 мм и выборочный контроль полимерных, эпоксидных, эмалевых и битумных покрытий трубопроводов любого диаметра.

Принцип действия дефектоскопа основан на электрическом пробое воздушных промежутков между касающимися поверхностями изоляционного покрытия щупом, подключенным к одному полюсу источника высокого напряжения непосредственно или через грунт при помощи заземлителя.

Могут быть использованы в системах автоматического контроля изоляционных покрытий магистральных трубопроводов (имеют вводы для подключения к ним устройств внешней сигнализации и дистанционного включения).



6 В
Питание от автономного источника

Документы в PDF

Технические характеристики

Толщина контролируемых покрытий0,2 ... 9 мм
Питаниеот сети переменного тока частотой 50Гц 220, В
Питание от автономного источника6, В
Габаритные размеры блока контроля215x285x115, мм
Габаритные размеры блока измерения150x140x90, мм
Габаритные размеры блока сетевого питания215x285x115, мм
Габаритные размеры блока автономного питания130x130x40, мм
Масса блока контроля2,2 кг
Масса блока измерения0,8 кг
Масса блока сетевого питания4,0 кг
Масса блока автономного питания1,2 кг
Масса трансформатора высоковольтного1,8 кг
Температура окружающего воздухаот 30 до +50°С
