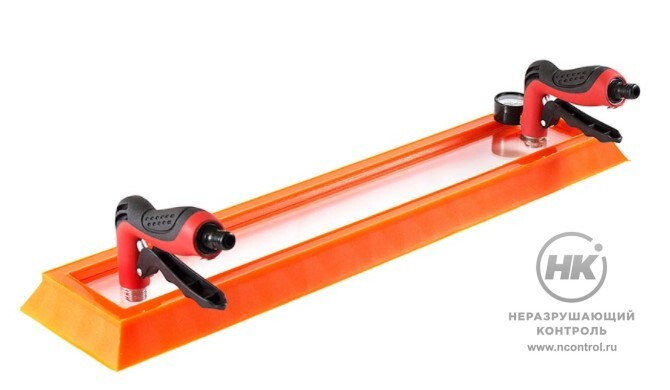

Вакуумные рамки с подсветкой для контроля герметичности

Вакуумные рамки с подсветкой для контроля герметичности [фото №1]
Вакуумные рамки с подсветкой для контроля герметичности [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Вакуумные рамки используют при поиске несплошностей в сварных соединениях пузырьковым методом контроля герметичности. Рамки оборудованы обновленной механикой контроля давления и специальным профилем, обеспечивающим трехсторонний контакт резины и окна рамки.

Рамки имеют свидетельство об испытании Головной материаловедческой организации ОАО «НИКИМТ-Атомстрой» о возможности применения при контроле трубопроводов атомных энергетических установок и объектов других отраслей промышленности. По результатам испытаний чувствительность контроля с применением вакуумных рамок, соответствует IV классу герметичности согласно ПНАЭ Г-7-008-89 и ПНАЭ Г-7-019-89.

Для нестандартных задач возможен выпуск рамок по размерам заказчика.

Документы в PDF

Скачать карточку в формате PDF

Принцип работы и конструкция

От вакуумного генератора идет соединительный шланг к вакуумной рамке, на которой установлен манометр, позволяющий отслеживать степень разреженности воздуха внутри. Процесс откачки воздуха регулируется с помощью ручки на вакуумной рамке: после установки рамки на ОК мы движением ручки открываем клапан и генератор откачивает воздух из закрытого вакуумной рамкой пространства.

Если объект контроля, предварительно покрытый мыльным раствором, содержит сквозные дефекты, то на поверхности образуются пузырьки. Это происходит потому, что разреженное давление внутри рамки стремится к единой равновесной системе с воздухом снаружи.

Подсветка

В условиях частичной освещенности встроенная подсветка будет полезна. Конструктивно 12 светодиоидов расположены на прозрачной 3-х миллиметровой панели во внутренней части рамки. Эта тонкая панель из поликарбоната легко повторяет изгиб экрана рамки при проведении контроля.

Типоразмеры

Внешний вид рамкиРазмерыОбласть применения
620х80Стыковые сварные швы и плоские поверхности
600х60Нахлесточные швы и поверхности с перепадом высот 6-10 мм
(С 07.04.2020 изменен размер рабочего окна с 602х62 мм на 600х60 мм)
530х75Угловые (уторные) и тавровые сварные швы
по заявкеВнешние угловые (уторные) сварные швы
195х195х195Внутренние сварные углы, образованные тремя плоскостями
Ø 240Плоские, выпуклые и вогнутые поверхности
230х230Плоские поверхности
Зависят от диаметраГерметичность трубопроводов
Ø 100Наружный контроль трехгранных углов
