Низкотемпературный набор для капиллярного контроля SHERWIN

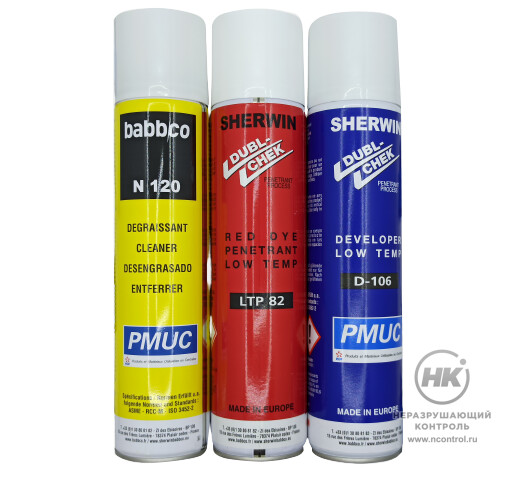

Низкотемпературный набор для капиллярного контроля SHERWIN [фото №1]
Низкотемпературный набор для капиллярного контроля SHERWIN [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Набор для проведения капиллярного контроля SHERWIN предназначен для дефектоскопии при рабочих температурах от -30 до +10°C. В состав комплекта входит очиститель N-120, белый порошковый проявитель D-106
и ярко-красный пенетрант LTP-82.

Sherwin, применяется в промышленной и энергетической сферах, авиа- и машиностроении и многих других областях. Метод используется для поиска дефектов на поверхностях сварных швов, изделий из металлов, пластика и многих других материалов как в цеховых, так и полевых условиях.



- 30°С
Нижняя температура в рабочем диапазоне

Документы в PDF

Скачать карточку в формате PDF

Порядок проведения контроля

Капиллярный метод контроля иногда называют “цветным” или “контрастным” , так как обнаруженные дефекты образуют контрастные яркие “следы” пенетранта на белом фоне проявителя.

  1. Очистка объекта контроля от загрязнений, ржавчины, жира.
  2. Нанесение по всей поверхности изделия пенетранта, который способен заполнить красителем самые маленькие, невидимые невооруженным глазом дефекты.
  3. Последующая очистка объекта контроля снаружи от пенетранта с помощью очистителя.
    Нанесение специального проявителя.
  4. Инспектирование и регистрация индикаторного рисунка.

Процесс проведения каппилярного контроля

Состав набора


Универсальный красный пенетрант Sherwin LTP-82 обладает высоким классом чувствительности и повышенной проникающей способностью к заполнению пор, трещин и других несплошностей материала. Реагент образует чёткие следы ярко-красного однородного оттенка.


Очиститель N-120 является универсальным растворителем, легко справляется с любыми видами загрязнений и пятен. Можно наносить распылением для предварительного очищения поверхности объекта контроля.

Для удаления излишков цветного пенетранта наносить на поверхность только с помощью салфетки из ткани или бумаги, смоченной в очистителе, чтобы избежать вымывания пенетранта из полостей дефектов.


Проявитель D-106 усиливает на поверхности фоновый контраст за счет ярко-белого цвета и порошковой структуры. Благодаря свойствам, присущим сорбентам, помогает выйти наружу пенетранту, оставшемуся в полостях дефектов, дополнительно окрашивая область вокруг.

В результате индикаторный рисунок увеличивается в несколько раз и становится ярче, что упрощает выявление несплошностей материала.

Особенности проведения капиллярного контроля при низких температурах

  • Если на поверхности образуется влага в процессе конденсации, необходимо нагреть поверхность любым нагревательным прибором, затем протереть сухой тканью или салфеткой.
  • Продлить время выдержки пенетранта до 30-40 минут в случае необходимости.
  • Наносить проявитель методом распыления с большей дистанции, чтобы он попадал на поверхность как можно менее влажным.
  • Размещать аэрозольные баллоны в тепле в процессе контроля
  • Более тщательно трясти распылительные баллоны перед применением.

Срок годности

Распылительный баллон, канистра: 48 месяцев
Салфетки: 24 месяца

Условия хранения

Оптимальная температура хранения — от 0 до +50 С в сухом помещении. Следует избегать резких перепадов температуры и влажности воздуха.

Комплектация

Низкотемпературные материалы Sherwin для проникающей дефектоскопии можно комбинировать и комплектовать в набор со средствами из универсальной серии Sherwin: очистителем DR-60, проявителем D-100 и пенетрантом DP-55.

Поставка химии для капиллярной дефектоскопии Sherwin возможна как укомплектованными наборами, так и реагентами индивидуально для каждого этапа контроля - очистителя N-120, проявителя D-106 или пенетранта LTP-82.

Форма выпуска

Аэрозольный баллон, млКанистра, л
Пенетрант LTP-822505, 10, 25, 60, 200
Очиститель N-1203001, 5, 10
Проявитель D-1063005, 10, 25, 60, 200

Технические характеристики

Физико-хим. свойстваОсобенностиСтандартыУровень чувствительности
Очиститель N-120Очиститель N-120
Прозрачная жидкость на основе углеводорода.		Низкое содержание галогенных углеводородов и серы.
Совместим со всеми металлами, керамикой и с некоторыми синтетическими материалами.		QPL 2644-1, ASTM E 1417, ГОСТНе применяется
Пенетрант LTP-82Эмульгирующая водосмываемая жидкость ярко-красного цвета.Время проникновения в полость дефекта - от 5 до 30 минут.
Можно смывать водой или растворителями.		QPL 2644-1, ASTM E 1417, ГОСТ
Заключение № КД-SH/24 от 01.06.2011 г. по результатам испытаний на предмет применения в атомной энергетике Эксперт-Центра ОАО "НИКИМТ-Атомстрой"		Набор соответствует II классу чувствительности по ГОСТ 18442-80 и методу «С» промежуточной очистки по AMS 2644 и ISO 3452-2.
Проявитель D-106Суспензия белого цвета на безводной летучей основе.Проявитель всегда наносится распылением для четкого определения дефектов.QPL 2644-1, ASTM E 1417, ГОСТНе применяется
