Линия капиллярного контроля ЭЛИТЕСТ ЛК-500

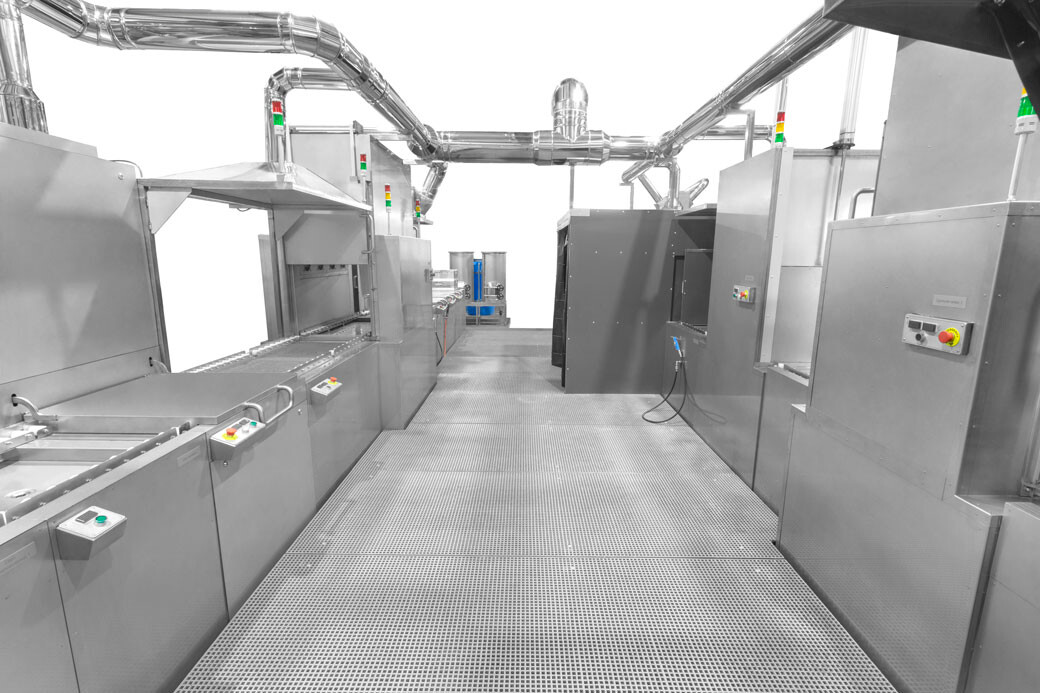

Линия капиллярного контроля ЭЛИТЕСТ ЛК-500 [фото №3]

Купить

Задать вопрос о товаре

В избранное

Сравнить

Полуавтоматическая линия Элитест ЛК-500 предназначена для проведения люминесцентного капиллярного контроля. В процессе контроля можно выявить расслоения, трещины, поры и другие дефекты, выходящие на поверхность изделий.

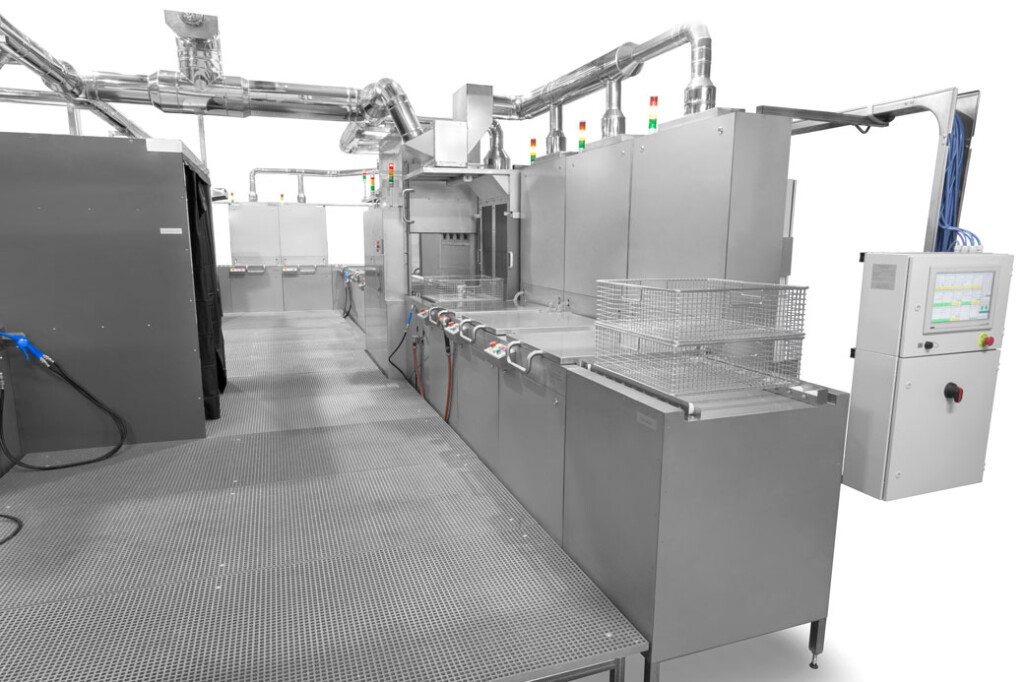

Линия Элитест ЛК-500 представляет собой комплексное решение, объединяющее все необходимые этапы процесса в единую взаимосвязанную систему. Ручное конвейерное устройство соединяет рабочие участки, обеспечивая переход от одной операции к другой. Оператор управляет линией в полуавтоматическом режиме с помощью сенсорной панели. Для обеспечения высокого качества процесса в линию интегрированы системы подготовки деминерализованной воды, угольной очистки сточных вод и подачи очищенного сжатого воздуха.

50 кг
Грузоподъемность платформы

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

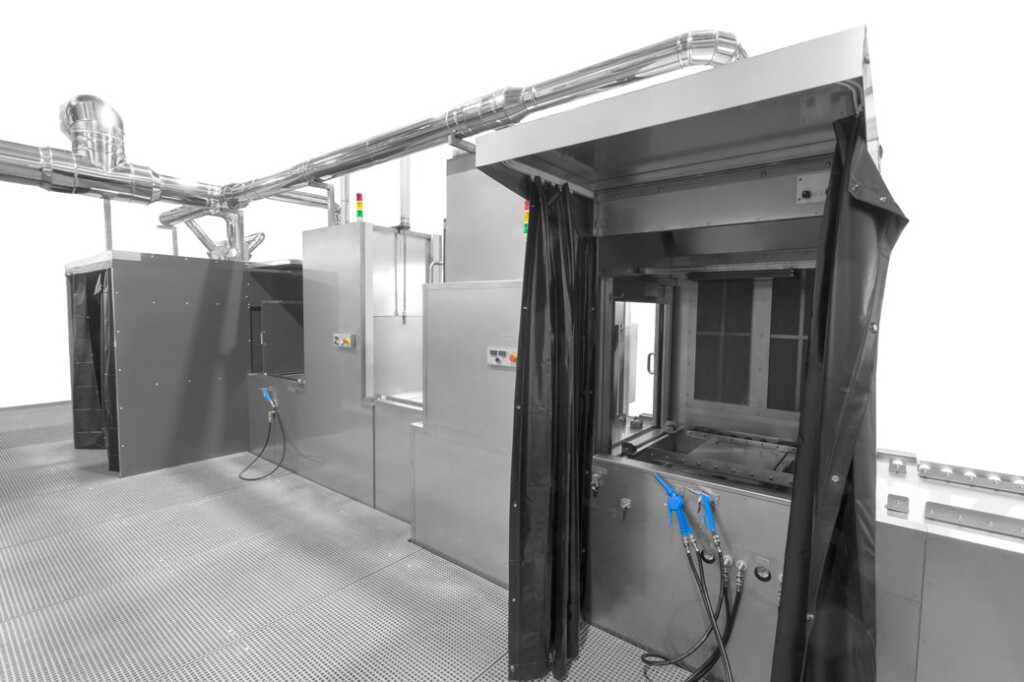

Линия капиллярного контроля автоматически очищает детали ультразвуком, после чего сушит их в камере при температуре до +120 °С с последующим охлаждением. Индикаторный пенетрант наносится методом погружения. Излишки пенетранта удаляются промывкой водой и эмульгатором, с УФ-контролем качества. Затем следует сушка при +60 °С и нанесение сухого проявителя методом штормования, с возможностью удаления излишков обдувом. Дефекты выявляются оператором в инспекционной кабине под УФ-светом (до 8000 мкВт/см²). Очистка после контроля производится в ванне с барботажем и последующей промывкой. Вся линия оборудована вытяжной вентиляцией.

Преимущества

Программирование технологических процессов, управление компонентами линии и контроль режимов работы осуществляется с сенсорной панели оператора
Оператор может создавать и использовать до 20-ти различных программ контроля, хранящихся в памяти системы (количество программ, хранящихся на внешних USB-носителях не ограничено)
Компоненты линии оборудованы вытяжной вентиляционной системой, которая подключается к вытяжной системе эксплуатирующего предприятия
В систему включена станция первичной подготовки деминерализованной воды и угольной очистки сточных вод

/7825/conversions/f3306ecfe15992f7fb70abc5ad5754fb-big.jpg /7826/conversions/52523ccce757a1e1db70fa818807e368-big.jpg

Технические характеристики

Размер загрузочной корзины (Д × Ш × В), мм	600 × 600 × 500
Механизм подъема платформы	автоматизированный
Тип подъемной платформы	пневматический
Грузоподъемность платформы, кг	50
Транспортировочная система	ручная, по роликовым направляющим
Тип применяемого пенетранта	люминесцентный
Метод нанесения пенетранта	иммерсионный
Метод очистителя	гидрофильный эмульгатор
Форма проявителя	сухой
Метод нанесения проявителя	штормование
Открывание/закрывание крышек	ручное, с демпфированием
Частота УЗ-очистки, кГц	25/40/68
Подогрев жидкостей в соответствии с НТД	есть
Барботаж в соответствии с НТД	есть
Регулируемая температура сушки, °С	до 150
Система сигнализации	светозвуковая
Система освещения инспекционной кабины	белый свет и УФ-освещение
Контроль выполнения этапов работ	программно-аппаратный комплекс
Система вентиляции	есть
Система подготовки деминерализованной воды	есть
Система угольной очистки сточных вод	есть
Система подготовки сжатого воздуха	есть
Диапазон рабочих температур, °C	+10...+35
