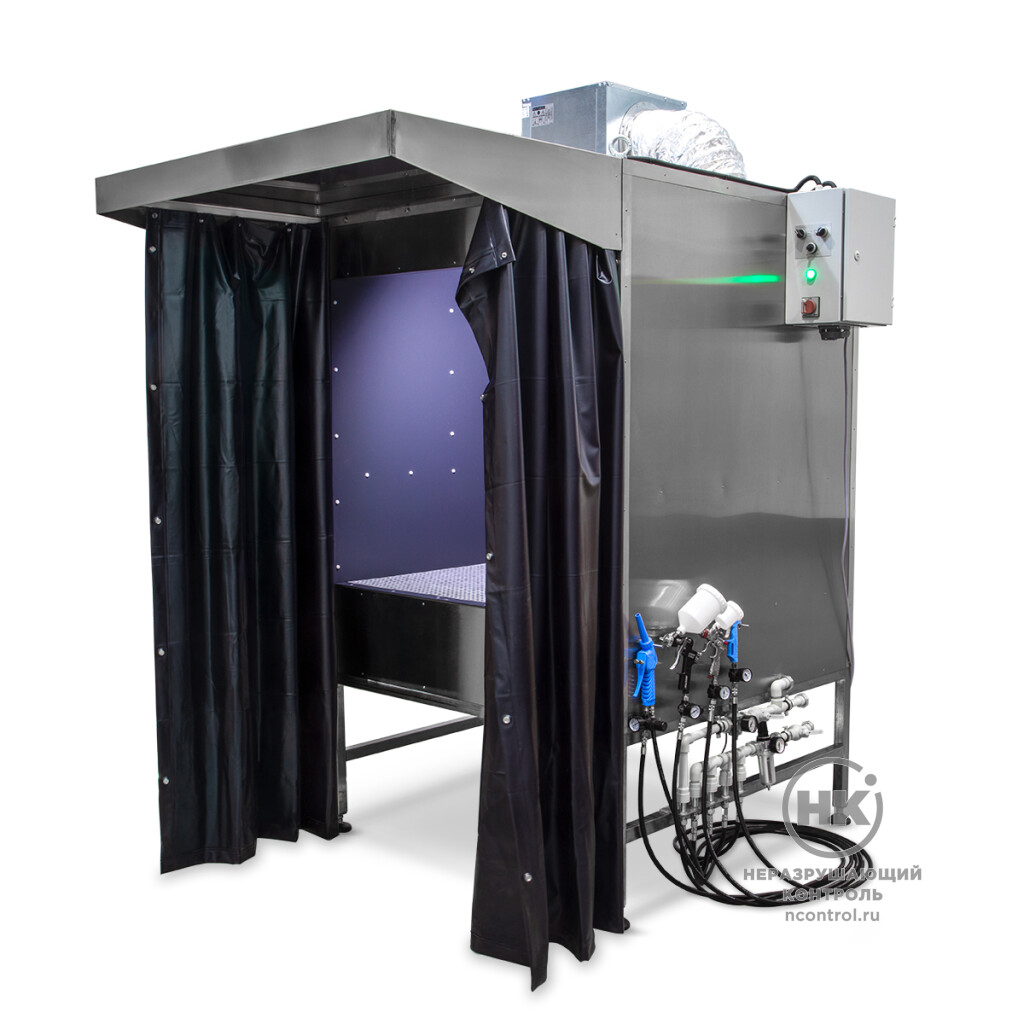

Кабина капиллярного контроля электростатическая КМ-1000Э

Кабина капиллярного контроля электростатическая КМ-1000Э [фото №3]

Кабина капиллярного контроля электростатическая КМ-1000Э [фото №4]

Купить

Задать вопрос о товаре

В избранное

Сравнить

Камера КМ-1000Э предназначена для капиллярного контроля с применением цветных и флуоресцентных пенетрантов. Установка представляет собой систему электростатического нанесения жидких индикаторных пенетрантов и сухих порошковых проявителей. Установка предназначена для использования систем электростатического нанесения.

В камере осуществляется полный цикл контроля: очистка ОК, нанесение индикаторов и проявителей, осмотр и повторная очистка объекта контроля. Внутреннее пространство камеры выполнено из материалов, имеющих высокие диэлектрические свойства, которые препятствуют переносу заряда на корпус камеры при использовании электростатических систем.

100 кг
Максимальная масса ОК

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Кабина капиллярного контроля – это специализированное помещение, предназначенное для проведения контроля проникающим веществом. Использование такой кабины обеспечивает условия, необходимые для получения надежных и воспроизводимых результатов.

Преимущества

Проведение полного цикла контроля в одной установке
Камера оснащена искробезопасной вентиляционной системой
Нижняя часть камеры имеет поддон для сбора отработанной жидкости
Перфорированный пол камеры способствует стеканию жидкости с изделия в поддон.

Особенности метода

Создание стандартизированных условий для проведения капиллярного контроля.
Повышение точности и надежности результатов.
Организация рабочего пространства.
Обеспечение экономической эффективности процесса.

Комплектация

Камера может быть укомплектована поворотным столом, системой дневного и УФ-освещения, системой сбора и очистки воды, системой нанесения пенетрантов, в том числе электростатической, системой нанесения проявителя, в том числе электростатической.

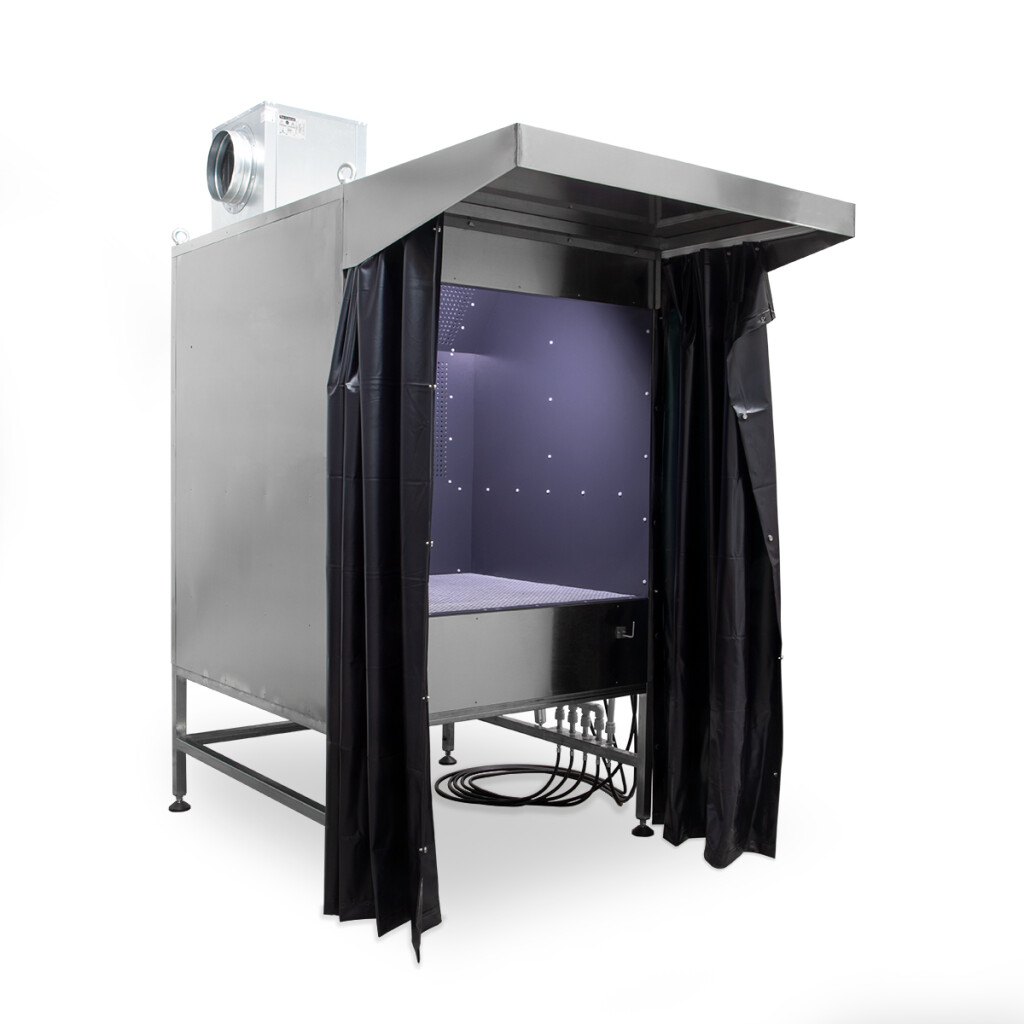

/7799/conversions/869b2447a612ea13883d061f376ec273-big.jpg

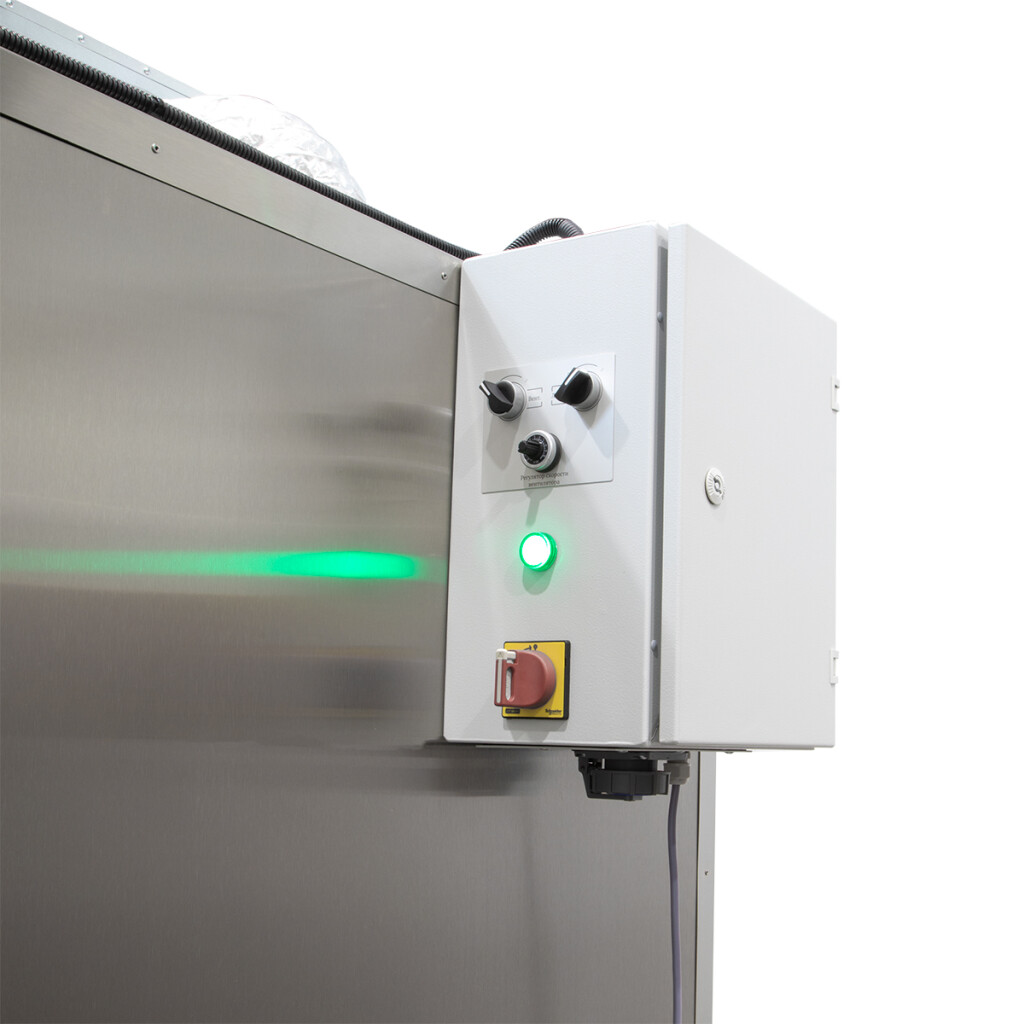

/7798/conversions/3c92ef36d75420d07a8827f3458548c7-big.jpg

Технические характеристики

Электропитание, В	220
Общая потребляемая мощность кабины, Вт	2500
Материал кабины	нержавеющая сталь, пластик
Диаметр воздуховода вытяжной вентиляции, мм	250
Диаметр поворотного стола, мм	500
Производительность системы вытяжной вентиляции, м³/ч	1140
Максимально допустимое давления в системе подачи холодной воды, кгс/см²	6
Максимально допустимое давление в системе подвода сжатого воздуха	6 атм.
Размеры внутреннего рабочего пространства с установленным поворотным столом и светильником (Ш × Г × В) , мм	1180 × 1110 × 1110
Габаритные размеры (Ш × Г × В) , мм	1430 × 2100 × 2600
Максимальная масса контролируемого изделия, не более, кг	100
Масса, не более, кг	480
