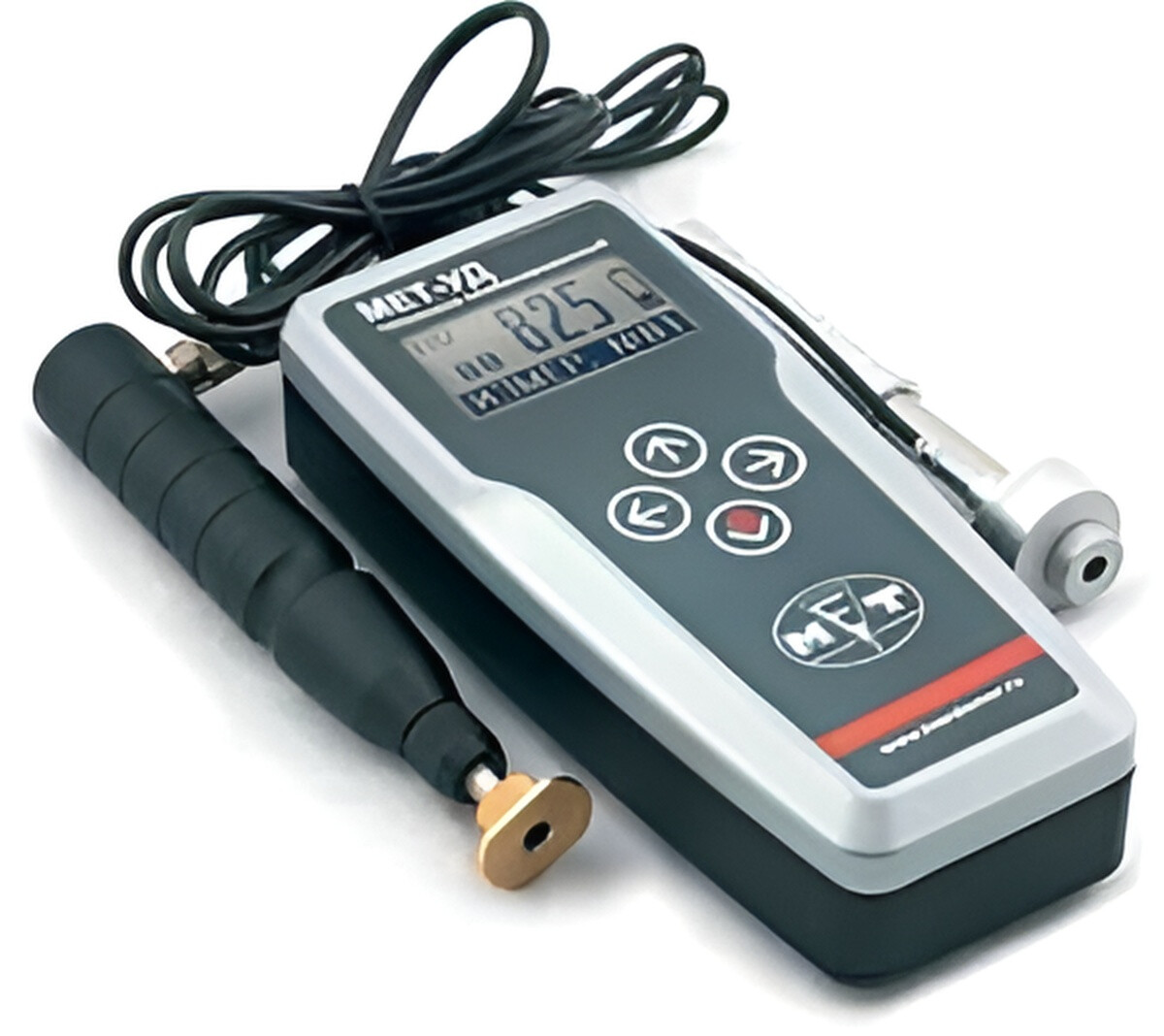

Универсальный твердомер МЕТ-УД

Купить

Задать вопрос о товаре

Портативный твердомер комбинированного действия (ультразвуковой + динамический) предназначен для локального экспресс измерения твердости различных по весу и характеристикам изделий по шкалам Бринелля (НВ), Роквелла (HRC), Виккерса (HV), Шора "D" (HSD), а также для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса.

Действует по принципу определения частот свободных колебаний индентора (акустический резонатор с алмазной пирамидой Виккерса), находящегося под действием постоянного усилия 1,5 кГс. Определение отношения скоростей индентора до и после соударения с поверхностью контролируемого изделия.

5 %
Погрешность измерения

Документы в PDF

Скачать карточку в формате PDF

Особенности

измерения твёрдости металлов и сплавов по стандартизованным в России шкалам твёрдости: Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD);
наличие трех дополнительных шкал H1, H2, H3 для калибровки (по заявке) других шкал твердости (Роквелла «B», Супер-Роквелла, Лейба и др.), а также для шкал твердости металлов, отличающихся по свойствам от сталей (например, цветных металлов, сплавов, чугуна и др.);
использование шкалы предела прочности на разрыв (Rm) в соответствии с ГОСТ 22791-77 для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса путём автоматического пересчёта со шкалы твёрдости Бринелля (HB);
подключение по заявке укороченных датчиков У1/2 и Д1/2;

Реализует методы отскока и ультразвукового контактного импеданса (UCI);
сочетание обоих методов позволяет проводить контроль всех изделий из металла;
2 сменных датчика: ультразвуковой У1 и динамический Д1;
отсутствие ограничений при контроле твердости (по массе, конфигурации, структуре степени механической и термической обработки и др.);
позволяет оценить изменение твердости закаленного слоя по глубине изделия и влияние поверхностных напряжений;
два твердомера в одном - удобно, выгодно: цена МЕТ-УД = (МЕТ-У1 + МЕТ-Д1) - 20%.

Технические характеристики

Диапазон измерений
Пространственное положение твердомера при измерении		любое (не влияет на точность показаний)
Обработка результатов измерений в твердомере		вычисление среднего значения из данных, сохранённых в памяти; выборочное удаление данных (например, в случаи сомнения в корректности произведенных измерений).
Обработка результатов измерений на компьютере		передача данных на компьютер через высокоскоростной USB-порт; эксклюзивное программное обеспечение.
Подсветка дисплея		есть
Одновременная индикация на дисплее		шкала твердости; измеренное значение; номер измерения; режим работы; номер архива; степень разрядки источника питания.
Количество измерений сохраняемых в энергонезависимой памяти, сохраняемой при выключении твердомера		100
Автоматическое отключение питания, время, сек.		150
Время непрерывной работы с полной зарядкой аккумуляторной батареи, не менее, ч: без подсветки с подсветкой от сети переменного тока		16 8 неограничено
Время полной зарядки аккумуляторной батареи, ч.		8
Электропитание твердомера: сеть переменного тока, В / Гц аккумуляторная батарея, В потребляемая мощность, не более, ВА		100-200 / 50-60 1,2 3,0
Диапазон температур, от / и до /, °С: при эксплуатации при хранении и транспортировке		-20 ... +55 -35 ... +60
Относительная влажность воздуха, %		30 ... 80
Наличие драгоценных металлов и камней: серебро, млг алмаз (датчик ультразвуковой У1), карат		16,8 0,07
Габаритные размеры, мм: электронный блок (длина / ширина / высота) датчик ультразвуковой У1 (длина/диаметр) датчик динамический Д1 (длина/диаметр)		180 х 0,80 х 42,4 160 / 25 140 / 25
Масса твердомера, кг: электронный блок + датчик ультразвуковой У1 электронный блок + датчик динамический Д1 в полной комплектации (брутто)		0,65 0,61 1,3
Время одного измерения твёрдости, с датчиком ультразвуковым У1 датчиком динамическим Д1		4 2
Шероховатость измеряемой поверхности, не более, Ra датчик ультразвуковой У1 датчик динамический Д1		2,5 3,2
Радиус кривизны измеряемой поверхности, не менее, мм: датчик ультразвуковой У1 датчик динамический Д1		5 10
Масса контролируемого изделия, не менее, кг: датчик ультразвуковой У1 датчик динамический Д1		0,01 3
Толщина контролируемого изделия, не менее, мм: датчик ультразвуковой У1 без дополнительных принадлежностей датчик ультразвуковой У1 с дополнительными принадлежностями датчик динамический Д1		2112
Глубина проникновения в контролируемое изделие, в среднем, мм: алмазная пирамида датчика ультразвукового У1 твердосплавный шарик датчика динамического Д1		0,03 0,3
Ресурс датчика (минимальное количество измерений): датчик ультразвуковой У1 датчик динамический Д1		200000 50000
Усилие нажатия на датчик ультразвуковой У1, не менее, Н		14,7
Минимальный диаметр площадки на изделии для установки датчика, мм: датчик ультразвуковой У1 датчик динамический Д1		7 (по заказу – 5) 15
Размер отпечатка на измеряемой поверхности, мм: датчик ультразвуковой У1: длина диагонали датчик динамический Д1: диаметр		0,07 0,7
Шкалы твердости	Диапазон измерения	Погрешность, не более
По шкале «С» Роквелла	(20-70) HRC	1,5 HRC
По шкале Бринелля	(75-650) НВ	10 НВ
По шкале Виккерса	(75-1000) HV	12 HV
По шкале Шора	(23-102) HSD	2 HSD
Предел прочности на разрыв Rm	(378-1736 Мпа)	5 %
