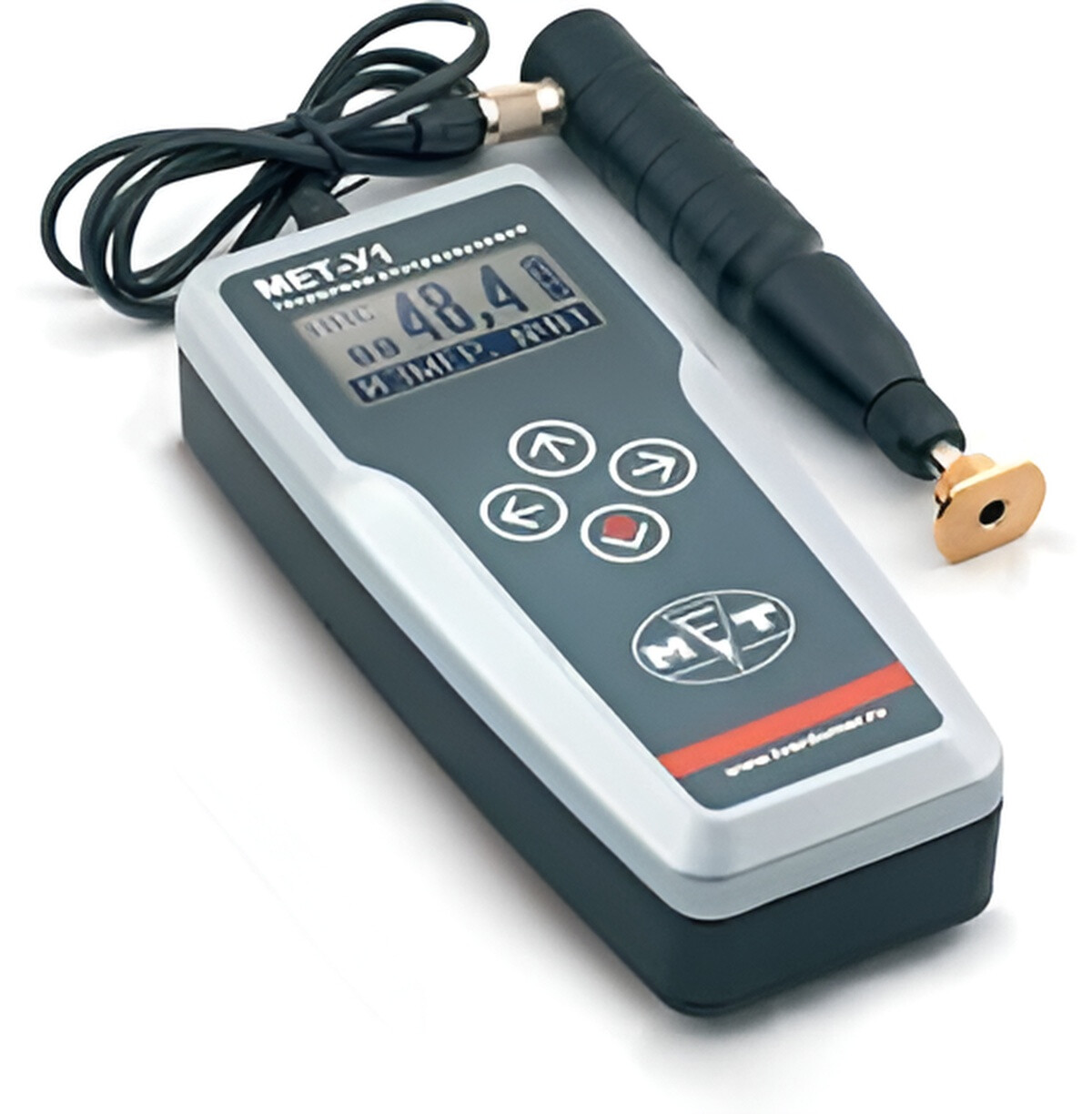

Ультразвуковой твердомер МЕТ-У1

Купить

Задать вопрос о товаре

В избранное

Сравнить

Твердомер предназначен для локального экспресс измерения твердости различных изделий методом ультразвукового контактного импеданса по шкалам Бринелля (НВ), Роквелла (HRC), Виккерса (HV), Шора "D" (HSD), а также для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса.

Действует по принципу определения частот свободных колебаний индентора (акустический резонатор с алмазной пирамидой Виккерса), находящегося под действием постоянного усилия 1,5 кГс.

0,07 мм
Размер отпечатка на поверхности

Документы в PDF

Скачать карточку в формате PDF

Ограничения

Ограниченное использование для измерения изделий с крупнозернистой структурой (например, чугун) или массой менее 10 г, или толщиной менее 1 мм.

Особенности

измерения твёрдости металлов и сплавов по стандартизованным в России шкалам твёрдости: Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD);
наличие трех дополнительных шкал H1,H2, H3 для калибровки (по заявке) других шкал твердости (Роквелла «B», Супер-Роквелла, Лейба и др.), а также для шкал твердости металлов, отличающихся по свойствам от сталей (например, цветных металлов, сплавов, чугуна и др.);
использование шкалы предела прочности на разрыв (Rm) в соответствии с ГОСТ 22791-77 для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса путём автоматического пересчёта со шкалы твёрдости Бринелля (HB);

подключение по заявке укороченного датчика У1/2;
реализует метод ультразвукового контактного импеданса (UCI);
измерение твёрдости любых по массе изделий толщиной от 1 мм – недоступное для динамических твердомеров (малые детали, тонкостенные конструкции, трубы, резервуары, стальные листы и т.д.);
измерение твёрдости без видимого отпечатка на поверхности изделия (зеркальные поверхности, шейки коленчатых валов, ножи);
измерение твёрдости металлических покрытий, изделий сложной формы, в труднодоступных места.

Комплектация

электронный блок;
датчик ультразвуковой У1;
блок питания;
аккумуляторная батарея: тип NiMh, размер С;
кабель для связи с компьютером через USB-порт;

свидетельство о поверке «ФГУП ВНИИФТРИ»;
паспорт и Методика Поверки;
CD-диск с программным обеспечением;
универсальный чехол;
упаковочная сумка.

Технические характеристики

Диапазон измерений
Пространственное положение твердомера при измерении		любое (не влияет на точность показаний)
Обработка результатов измерений в твердомере		вычисление среднего значения из данных, сохранённых в памяти;выборочное удаление данных (например, в случаи сомнения в корректности произведенных измерений).
Обработка результатов измерений на компьютере		передача данных на компьютер через высокоскоростной USB-порт;эксклюзивное программное обеспечение.
Подсветка дисплея		есть
Одновременная индикация на дисплее		шкала твердости; измеренное значение; номер измерения; режим работы; номер архива; степень разрядки источника питания.
Количество измерений сохраняемых в энергонезависимой памяти, сохраняемой при выключении твердомера		100
Автоматическое отключение питания, время, сек.		150
Время непрерывной работы с полной зарядкой аккумуляторной батареи, не менее, ч: без подсветки с подсветкой от сети переменного тока		16 8 неограничено
Время полной зарядки аккумуляторной батареи, ч.		8
Электропитание твердомера: сеть переменного тока, В / Гц аккумуляторная батарея, В потребляемая мощность, не более, ВА		100-200 / 50-60 1,2 3,0
Диапазон температур, от / и до /, °С: при эксплуатации при хранении и транспортировке		-20 ... +55 -35 ... +60
Относительная влажность воздуха, %		30 ... 80
Наличие драгоценных металлов и камней: серебро, млг алмаз, карат		16,8 0,07
Габаритные размеры, мм: электронный блок (длина / ширина / высота) датчик (длина / диаметр)		180 х 0,80 х 42,4 160 / 25
Масса твердомера, кг: электронный блок + датчик в полной комплектации (брутто)		0,65 1,3
Время одного измерения твёрдости, с		4
Шероховатость измеряемой поверхности, не более, Ra		2,5
Радиус кривизны измеряемой поверхности, не менее, мм		5
Масса контролируемого изделия, не менее, кг		0,01
Толщина контролируемого изделия, не менее, мм: датчик без дополнительных принадлежностей датчик с дополнительными принадлежностями		2 1
Глубина проникновения алмазной пирамиды ультразвукового датчика в контролируемое изделие, в среднем, мм		0,03
Ресурс датчика (минимальное количество измерений)		200000
Усилие нажатия на датчик ультразвуковой У1, не менее, Н		14,7
Минимальный диаметр площадки на изделии для установки датчика, мм		7 (по заказу – 5)
Размер отпечатка на измеряемой поверхности (длина диагонали), мм		0,07
Шкалы твердости	Диапазон измерения	Погрешность, не более
По шкале «С» Роквелла	(20-70) HRC	1,5 HRC
По шкале Бринелля	(75-650) НВ	10 НВ
По шкале Виккерса	(75-1000) HV	12 HV
По шкале Шора	(23-102) HSD	2 HSD
Предел прочности на разрыв Rm	(378-1736 Мпа)	5 %
