Твердомер динамический ТЭМП-2

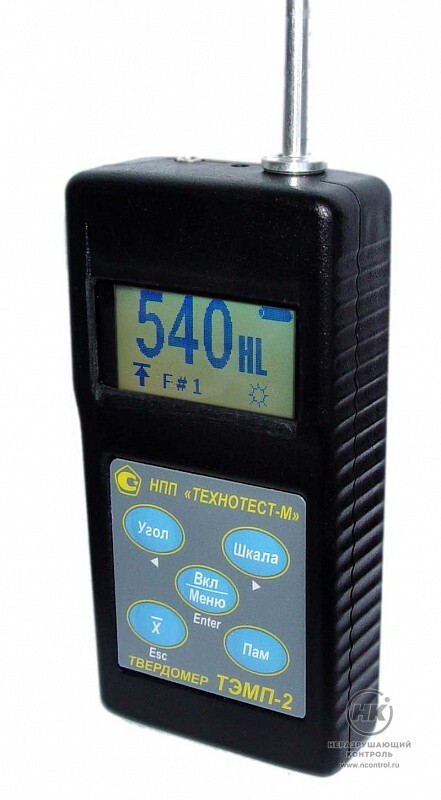

Твердомер динамический ТЭМП-2 [фото №1]
Твердомер динамический ТЭМП-2 [фото №1]
Купить

Динамический твердомер ТЭМП-2 предназначен для экспрессного измерения твердости различных изделий (из стали, ее сплавов и сварных соединений, чугуна, цветных металлов, резины и др. материалов) по шкалам Бринелля (НВ), Роквелла (HRC), Виккерса (HV), Шора «D» (HSD), а также для определения предела прочности на растяжение Rm(σB)изделий из углеродистых сталей перлитного класса по ГОСТ 22791-77.

Метод измерения – динамический. По техническим характеристикам программируемый динамический твердомер ТЭМП-2 не уступает лучшим зарубежным аналогам. Динамический твердомер может быть использован в машиностроении, металлургии, энергетике и других отраслях промышленности, а также в ремонтно-монтажных организациях.



3 %
Предел относительной допускаемой погрешности

Документы в PDF

Скачать карточку в формате PDF

Объекты измерений

Объектами измерений могут быть различные изделия, узлы и детали (в том числе имеющие сложную форму и труднодоступные зоны): сосуды давления (корпуса атомных и химических реакторов, парогенераторы, коллекторы, котельные барабаны, газгольдеры и другие аналогичные изделия), трубопроводы, роторы турбин и генераторов, валки прокатных станов, коленчатые валы, шестерни, детали и узлы различных транспортных средств, рельсы, колеса вагонов, электро- и тепловозов, промышленные полуфабрикаты, (отливки, поковки, листы, трубы) и т.д.

Кроме того, динамический твердомер ТЭМП-2 внесен в ряд руководящих документов (РД) разных отраслей промышленности России, в том числе и в РД, утвержденных Госгортехнадзором РФ.

Особенности

  • измерение твердости деталей, в том числе сложной формы и крупногабаритных изделий, имеющих труднодоступные зоны измерений, при различных пространственных положениях датчика динамического твердомера;
  • высокая производительность, простота измерений и обслуживания динамического твердомера;
  • диагностирование твердости эксплуатируемого оборудования с целью оценки его остаточного безопасного ресурса;
  • усреднение результатов измерений динамическим твердомером, их ввод в буфер памяти и последующий вывод из него на дисплей динамического твердомера или на компьютер, распечатка данных на принтере в виде протокола либо сохранение их в виде файла;
  • энергонезависимая память 10-ти программируемых шкал твердости и 99-ти усредненных результатов измерений твердости;
  • программирование (калибровка) шкал твердости динамического твердомера с его клавиатуры или с компьютера с помощью поставляемых с твердомером кабеля RS 232 (порты СОМ 1 или СОМ 2) и программы (на дискете);
  • определение предела прочности на растяжение Rm (σB) путем автоматического пересчета с НВ по ГОСТ 22761-77 для углеродистых сталей перлитного класса;
  • самоотключение динамического твердомера, индикация ресурса батарей питания;
  • подсветка дисплея (графический ЖКИ) обеспечивающая устойчивую работу динамического твердомера при низких (до минус 15°С) температурах и в неосвещенных местах;
  • графический ЖКИ позволяет отслеживать все действия пользователя при работе с динамическим твердомером (усреднение, работа с памятью, положение датчика, программирование, разряд батарей, включение и выключение подсветки);
  • наличие специальных датчиков разного назначения, в том числе спецдатчика с удлиненной насадкой, позволяющего измерять твердость шестерен с модулем четыре и выше во впадинах и по эвольвенте зуба, а также твердость шкивов, пазов под шпонки, труднодоступных мест, например зон термического влияния у сварных валиков на трубах.

Технические характеристики

Диапазоны измерения твердости по шкалам:
Роквелла(22-68) HRC
Бринелля(100-450) HB
Шора(22-99) HSD
Виккерса(100-950) HV
Пределы относительной допускаемой погрешности измерений твердости при поверке динамического твердомера по образцовым мерам твердости 2-го разряда по ГОСТ 9031-78 и ГОСТ 8.426-81 следующие:
Тип мер твердостиШкала твердостиЗначение твердости образцовой меры
МТРГОСТ 9031-78HRC25 ± 5
45 ± 5
65 ± 5
МТБГОСТ 9031-78HB100 ± 25
200 ± 50
400 ± 50
МТВГОСТ 9031-78HV100 ± 25
450 ± 50
800 ± 75
МТШГОСТ 8.426-81HSD30 ± 7
60 ± 7
95 ± 7
Предел относительной допускаемой погрешности, %3 (достигается при программировании динамического твердомера на образцовых мерах твердости, используемых для его проверки)
Комплектность динамического твердомера ТЭМП-2
Комплект поставки приборашт.
Блок электронный в металлическом или пластмассовом корпусе1
Датчик с экранированным кабелем1
Элементы питания, типа А-3163
Паспорт (включая методику поверки и первичную поверку)1
Чемодан или чехол1
Кабель RS 232 соединения прибора с компьютером1
Дискета 3,5" с программным обеспечением1
Образцовые меры твердости МТБ или МТРЗа отдельную плату
