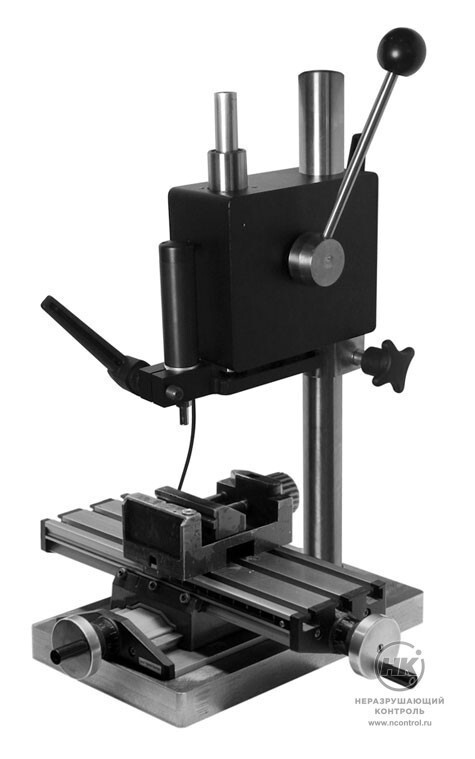

Штатив для измерения твердости Комплект №2

Купить
В избранноеВ избранное
СравнитьСравнить

Штатив обеспечивает плавное механические нагружение, а также перпендикулярное положение преобразователя в процессе измерения твердости, что позволяет устранить ошибки оператора в процессе контроля твердости, уменьшить разброс показаний единичных измерений твердомера.

Методика контроля

1.Установить преобразователь в стойку в соответствии с руководством по эксплуатации, закрепить его с помощью гайки;
2. Установить объект контроля под индентор преобразователя. При использовании комплекта поставки №2 зажать объект контроля в тиски, с помощью координатного столика установить необходимое расположение объекта контроля относительно индентора твердомера;
3. У помощью зажимного винта на задней стороне штатива установить необходимую высоту расположения преобразователя;
4. Плавно нажать рычаг штатива до соприкосновения трубки носика преобразователя с объектом контроля;
5. После срабатывания звуковой сигнализации твердомера, подтверждающей проведение измерения, плавно отпустить рычаг штатива;
6. Считать показания твердости на дисплее твердомера.

±220 мм
максимальная высота объектов

Твердомер ультразвуковой с преобразователями в комплект поставки не входят.

Документы в PDF

Особенности

  • отсутствие люфтов во всех соединениях позволяет с высокой точностью позиционировать индентор твердомера на криволинейных поверхностях объекта контроля;
  • уменьшение влияния человеческого фактора на результаты измерений;
  • использование тисков позволяет зажимать детали сложной формы и малой массы для обеспечения точных измерений.
  • отсутствие изгибов стойки и основания обеспечивают высокую достоверность измерений даже при использовании повышенных нагрузок на индентор твердомера;
  • обеспечение высокой повторяемости результатов измерений за счет перпендикулярности направления внедрения индентора твердомера к поверхности объекта контроля.

Комплектация

  • основание со стойкой и с нажимным механизмом.
  • руководство по эксплуатации;
  • столик позиционирования с тисками;
  • упаковка;

Технические характеристики

Максимальная высота контролируемых объектов, мм 220
Размеры рабочей зоны основания, мм 130 х 160
Максимальная длина хода закрепленного преобразователя, мм 50
Разброс положения точек измерения на объекте контроля при измерениях, мкм, не более 50
Габаритные размеры, мм, не более 130 х 220 х 460
Масса, кг, не более 10
