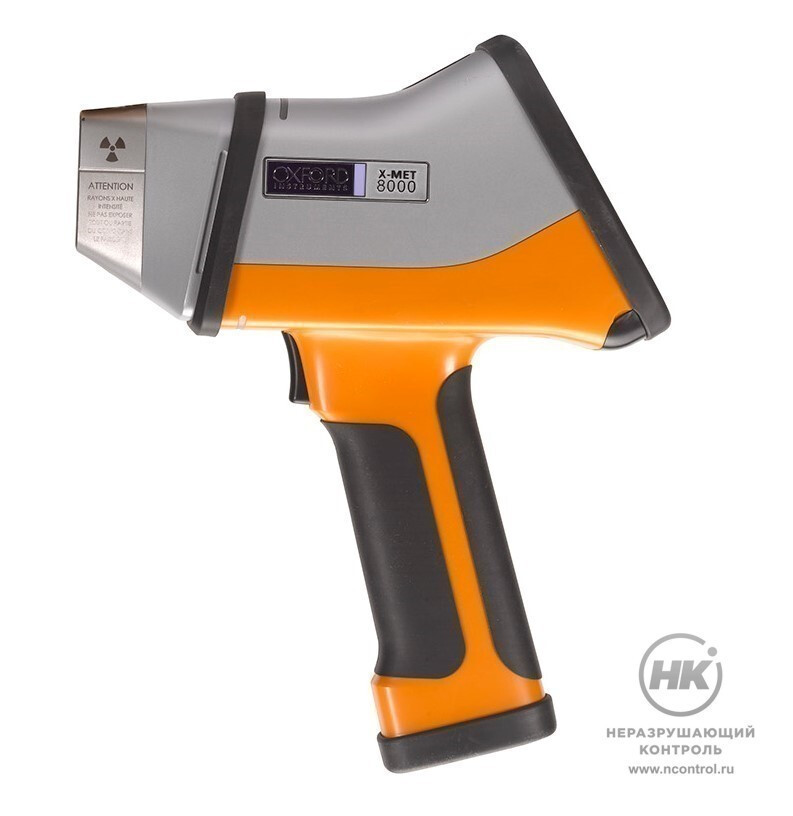

Рентгенофлуоресцентный анализатор химсостава X-MET 8000

Купить

Задать вопрос о товаре

В избранное

Сравнить

Самый быстрый на рынке портативный анализатор металлов X-MET 8000 за несколько секунд проводит анализ химического состава образца, идентифицирует марку по ГОСТ и зарубежным стандартам. Возможен контроль металлов, руд, почв, пластиков и других образцов любой формы и размера. Время работы аккумулятора до 16 часов.

Х-МЕТ 8000 — улучшенный прибор в линейке анализаторов X-MET 7500 и его предыдущих версий 7000/7100/5100/5000/3000, снятых с производства. Обновленная трубка и алгоритмы расчёта позволяют анализировать в т.ч. легкие элементы: Mg, Al, Si, P, S.

16 часов
Время работы

Документы в PDF

Скачать карточку в формате PDF

Свидетельство об утверждении типа СИ

76198-19: Описание типа СИ

76198-19: Методика поверки РТ-МП-55 82-448-2019

Принцип работы

Рентгенофлуоресцентный спектрометр X-MET 8000 анализирует сплав за 2 секунды, анализ примесей проводит за 5 секунд.

Главные элементы прибора, рентгеновская трубка и SDD детектор, произведены Oxford Instruments. Инфракрасный датчик перед входным окном считывает наличие образца. Рентгеновская трубка направлена на поверхность образца и при запуске генерирует первичные рентгеновские лучи.

Рентген возбуждает в образце характеристическое рентгеновское излучение (вторичное), которое уникальное для каждого атома.

Высокочувствительный кремниевый дрейфовый детектор передает значение излучений для анализа в процессор, который рассчитывает элементный состав и выводит на экран.

Для охлаждения детектора применяется устройство Пельтье.

Экран спектрометра во время работы

Особенности конструкции

Благодаря форме спектрометра в целом и зауженной носовой части возможен контроль объектов любых форм и размеров, а также контроль труднодоступных участков: сварных швов на углах конструкции, комбинационных структур.
Сменное входное окно перед инфракрасным детектором может быть тонким для точного анализа низких концентраций, армированным сеткой для защиты от механических повреждений или специальным окном для работы с горячими поверхностями с температурой до +500С.
В случае повреждения или сильного загрязнения окно легко заменить без применения инструментов. Доступ к окну осуществляется одним нажатием кнопки на защитной панели.
Конструктивные элементы прибора заключены в пыле- и влагозащищенный корпус, соответствующий стандарту IP54.
Прорезиненные накладки вокруг экрана, у окна выхода излучения и аккумулятора защищают прибор от ударов и предотвращают соскальзывание с неровных поверхностей.

Сменные входные окна из базовой комплектации

Моментальный доступ ко входному окну

Фрагменты из демонстраций защиты прибора от падения и влагозащиты

Прибор защищен от падения и вибрации, сертификат военного стандарта MIL-810G.
Сенсорный дисплей прибора не будет отсвечивать, даже если смотреть на него под большим углом при ярком дневном освещении. Это происходит благодаря антибликовому покрытию.Чувствительность сенсора допускает работу с дисплеем в перчатках.
Отведение тепла обеспечивает возможность непрерывной работы и диапазон рабочих температур от - 20С до +50С.

Разъемы X-MET 8000

Под дисплеем утоплены внешние разъемы спектрометра, защищенные пластиковой заглушкой.

Разъем для аксессуаров предназначен только для оригинальных комплектующих X-MET 8000 и несовместим с бытовыми приборами.

Безопасность

Работа со спектрометром X-MET безопасна для здоровья оператора. Мощность рентгеновской трубки 2 Вт дает не более 1 мкЗв/час на любой поверхности анализатора. Это дозы рассеянного излучения, сопоставимые по величине с фоновым излучением.

Программное обеспечение

В приборе установлено узкоспециализированное ПО под ОС Linux. Интерфейс полностью на русском языке, используются крупные иконки и шрифты.

Благодаря 16 Гб встроенной памяти можно хранить более 100 000 результатов анализа и спектров. Анализатор оснащен GPS, Bluetooth, Wi-fi модулями.

Привязку к GPS координатам можно использовать для подтверждения места и времени проведения спектрального анализа.

Информацию можно перенести на ПК как через флешку, через порт USB, так и с помощью мобильного приложения.

Особенности ПО

индикация марки сплава по ГОСТ, AISI или DIN;
структурированная отчетность;
функция перемещения важных элементов наверх экрана.

Основные экраны программного обеспечения X-MET 8000

Особенности

время измерения от 2 до 5 секунд;
вес спектрометра с источником питания - 1,5 кг, вес вместе с ударопрочным чемоданом и комплектующими - 5 кг;
дисплей 4,5 дюйма;
анализ объектов любых форм и размеров: проволока, фольга, порошок, стружка, сварные швы;
температура объекта контроля до +500С;
минимальные требования к пробоподготовке;
автоматическая коррекция концентраций при измерении образцов малых размеров и сложных форм;
функция рекалибровки по одной точке;
возможность уменьшения зоны анализа при помощи специального адаптера;
коллимация излучения для точечного анализа.

Заводская комплектация

многофункциональная программа анализа химических элементов металлов 0 - 100%;
аналитическая программа по сталям с суммарной долей легирующих добавок не выше 2,5 %, нержавеющим сталям, с заэвтектоидной и ледебуритной структурой, медным, никелевым, кобальтовым, сплавами из алюминия. Настройка программы происходит в автоматическом режиме;
Шторка для защиты от рассеянного излучения;
блок питания и два аккумулятора;
легкий, устойчивый к ударам чемодан для перевозки;
дополнительные входные окна с армированием и без него;
Специальная программа для создания пользователем собственных эмпирических программ.

Дополнительная комплектация

адаптер для анализа узких сварных швов;
легкий переносной стенд для контроля объектов малых размеров;
настольный лабораторный стенд для работы в стационарном режиме;
кобура для ношения на поясе;
портативный принтер для мгновенной распечатки результатов контроля;
кюветы для сыпучих проб;
майларовая плёнка для кювет;
камера для фиксации места анализа.

Анализ элементов периодической системы с

Области применения РФА-спектрометров

Рентгенофлуоресцентный метод не накладывает ограничений по форме, размеру и структуре объекта контроля и потому может быть применен к самым разным образцам в цеховых и в полевых условиях.

Сертификация и документы

Поверка проводитсяпо документу РТ-МП-5582-448-2019 «ГСИ. Анализаторы рентгенофлуоресцентные X-MET8000. Методика поверки», утвержденному ФБУ «Ростест-Москва» 03.06.2019 г.

Основные средства поверки:

стандартные образцы сталей углеродистых и легированных типов 13Х, 60С2, 05кп, 11ХФ, 60С2Г, 12Х1МФ, 25Х1МФ, 30ХН2МФА, 12МХ, В2Ф (комплект СО УГ0-УГ9), (регистрационный номер в Федеральном информационном фонде ГСО 4165-91П, 2489-91П/2497-91П);
стандартные образцы сталей легированных типов 12Х18Н9Т, 12Х18Н10Т, 17Х18Н9, 12Х18Н12Т (комплект СО ЛГ32-ЛГ36), (регистрационный номер в Федеральном информационном фонде ГСО 4506-92П/4510-92П);
стандартный образец состава меди черновой (комплект VSМ15), (регистрационный номер в Федеральном информационном фонде ГСО 10819-2016).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Нормативные документы:ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения

Технические характеристики

Диапазон определяемых элементов	от Na до Am
Диапазон показаний массовой доли элементов, %	от 0,001 до 100
Диапазон измерений массовой доли элементов, %	от 0,1 до 99,9
Пределы допускаемой относительной погрешности измерений массовой доли для элементов молибден, ванадий, хром, никель, медь, %
-в диапазоне от 0,1 до 1,0 % масс. доли включ.	±25,0
-в диапазоне св. 1,0 до 99,9 % масс. доли	±5,0
Предел допускаемого относительного среднеквадратического отклонения (ОСКО) случайной составляющей погрешности измерений, %	15,0
Количество одновременно определяемых элементов, не менее	49
Габаритные размеры (Высота×Ширина×Длина), мм, не более	272×93×210
Масса, кг, не более	1,3
Параметры электрического питания:
- напряжение аккумулятора, В	7,2
Время непрерывной автономной работы от аккумулятора, ч	от 13 до 18
Время установления рабочего режима, с, не более	20
Время измерения, с	от 0,5 до 999
Условия эксплуатации:
- температура окружающей среды, °С	от -20 до +50
- относительная влажность воздуха (без конденсации), %	от 20 до 95
- атмосферное давление, кПа	от 84 до 106,7
Срок службы, лет	7

Smart	Optimum	Expert Geo
Повседневный контроль, разбраковка. Подходит для анализа автомобильных катализаторов и драгоценных металлов. Определение концентрации от 0,1 % > 4 элементов в матрице	Контроль присутствия легких элементов Mg, Al, Si, P, S и др. Точный анализ на соответствие ГОСТ	Химанализ металлов, руд, почв, редкоземельных элементов в геологоразведке и горно-обогатительных комбинатах, анализ сильно неоднородных образцов

	Анализ покрытий контроль тонких металлических покрытий в процессе их нанесения и производства
	Входной контроль сырье, металлопрокат, металлические изделия в химической, нефтехимической, авиационной, автомобильной промышленностях
	Сортировка лома отбраковка металла низкого качества, отбор более дорогих металлов и сплавов, ускорение процесса и качества приемки
	Анализ руд анализ геологических проб на этапе геологоразведки, при добыче и в дальнейшем процессе обогащения и производства
	Анализ химсостава ферросплавов экспресс-анализ в лабораторных и цеховых условиях, вплоть до проверки сырья в кузове автомобиля
	Археометрия анализ объектов исторического и культурного значения, проверка химсостава поверхности для аутентификации
	Анализ драгметаллов и ювелирных изделий установление подлинности и определение стоимости без повреждений, царапин и утраты материала
	Анализ почвы скрининг на наличие тяжелых металлов и других загрязнителей
