Ультразвуковая система онлайн-мониторинга Vigilant



 Автономный модуль Vigilant весом 0,4 кг предназначен для оперативного реагирования на изменение состояния объекта контроля. Выполняет оцифровку данных о скорости вращения, температуре, давлении в режиме реального времени. Диапазон рабочих температур от -30 до + 44.5 C°. Возможна поставка в водонепроницаемом кейсе.

Vigilant применяется для диагностики гидравлических систем, электрического оборудования, запорной арматуры и клапанов, контроля уровни смазки подшипников, турбулентности, вызванной кавитацией в насосах и клапанах. Подходит для обнаружения дефектов на ранней стадии и круглосуточного мониторинга.


0,4
  кг

Вес прибора

Устройство и принцип работы

Для начала работы нужно подключить к модулю преобразователи, установить их на объект контроля, а модуль подключить к источнику питания 24В и запустить.
Vigilant совместим со всеми классическими ультразвуковыми и вибрационными преобразователями и оцифровывает сигналы с частотой выборки в диапазоне 512 - 51.200 Hz.

Общая схема работы модуля

Процесс работы

ПЭП преобразуют акустические сигналы, полученные от объекта контроля, в электрические и отправляют информацию о дефектах в модуль.

Модуль в свою очередь оцифровывает данные и выводит их на экран ПК, в соответствующий виду представления информации виджет специализированного ПО.

Программное обеспечение

Специализированное ПО Vigilant не требует установки программы на компьютер: нужен только доступ к интернету или локальной сети. Безопасность данных обеспечена запретом на трансляцию более чем на 1 устройство в прошивке модуля.

Основной принцип работы с приложением заключается в управлении виджетами, отображающимися на экране. Информация в каждом окне транслирует состояние объекта контроля в режиме реального времени. Таким образом можно отслеживать параллельно любую комбинацию характеристик наблюдаемого объекта.



1


Число разрешенных устройств для сессии передачи данных

Особенности

  • Компактный легкий модуль
  • Интуитивный интерфейс ПО
  • Поддержка всех классических УЗ и вибрационных преобразователей
  • 8 аналоговых входа для отслеживания показателей в динамике (УЗ, вибрация)
  • 4 входа для отслеживания статики (температура, скорость вращения, давление, нагрузка)
  • Не нужно оплачивать лицензию ПО и ее продление
  • Подходит для установки на объекты, требующие круглосуточного мониторинга для оперативного реагирования

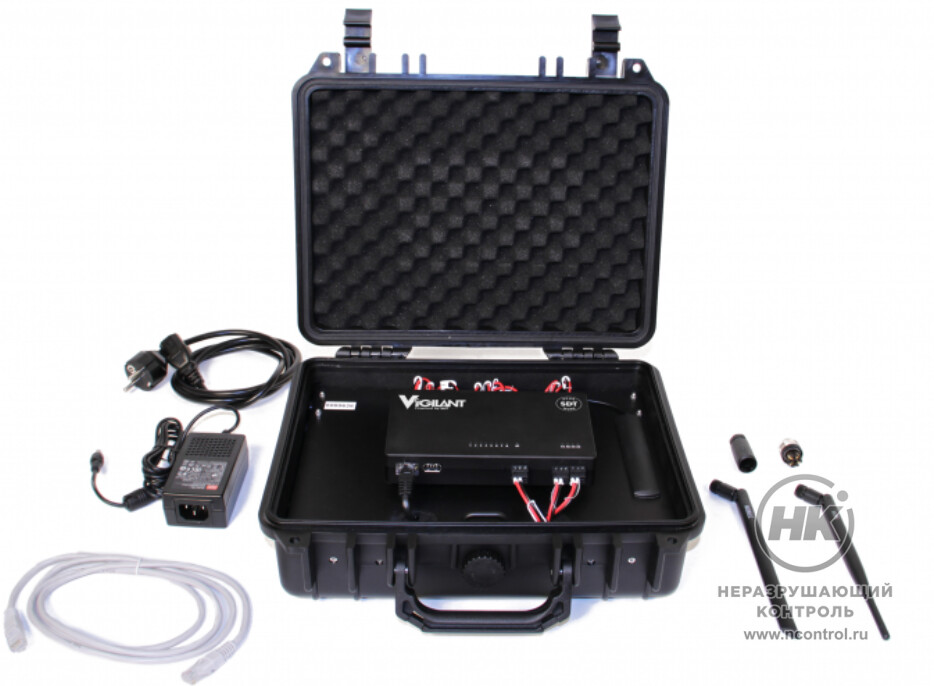

Комплектация

  • Модуль Vigilant
  • Руководство пользователя
  • Кабель питания
  • Сетевой адаптер
  • Кабель Ethernet
  • Водонепроницаемый чехол (опционально)


Технические характеристики

Функции

Устройство для постоянного сбора
данных со стандартным входом 0-
10 В

Динамические входы

8 каналов (ультразвук и вибрация)
Дополнительные статические входы 4 канала (статика, температура,
скорость вращения, давление)

USB

1 вход
Индикатор аналоговых каналов 12х красный / зеленый светодиод
Питание 20-26 В постоянного тока,
номинальное 24 В постоянного тока
(220 В переменного тока
переносной чемодан)
Потребляемая мощность <12 Ватт

Операционная система

Выделенное приложение веб-сервера
CPU ARM Cortex™-A9 Quad Core (NVIDIA®
Tegra™ 3)
Память 4 GB
Сетевой интерфейс IEEE 1588 Ethernet 10/100 (WIFI/
Сотовая связь с использованием
дополнительного модуля)
Связь    MODBUS TCP & OPC UA

Монтаж

Стандартная 35-миллиметровая
DIN-рейка (в качестве опции
доступен мобильный кейс plug &
play)
Интерфейс датчика Кабель со свободным концом
(задняя панель + прилагаются
разъемы типа M8 для портативной
версии)
Габариты 162.2x95x27 мм
Масса 0.42 кг

Диапазон рабочих температур

от -30C° до +44.5C°, без конденсата

Влажность

95% RH

Частота выборки сигнала

512 Hz - 51.200 Hz

Диапазон постоянного тока

± 24 В

Диапазон переменного тока

24 В

Датчики IEPE управляющие
током

5.5 мА @20В

Разрешение АЦП

16 бит

Режим конфигурации входа

Динамический,
Статический, Цифровой,
Импульсный

Гармонические искажения

-70 дБ

Погрешность

1 %

Динамический диапазон

110 дБ

Усиление

1 - 128

Тип

Динамический, статический,
тахометр
