Кольцевой шов. Приварка фланца к тройнику

Кольцевой шов. Приварка фланца к тройнику
01 января 1970
Диаметр — 700 мм. Толщина — 40 мм. Панорамный контроль проводился с помощью аппарата «Памир-300».

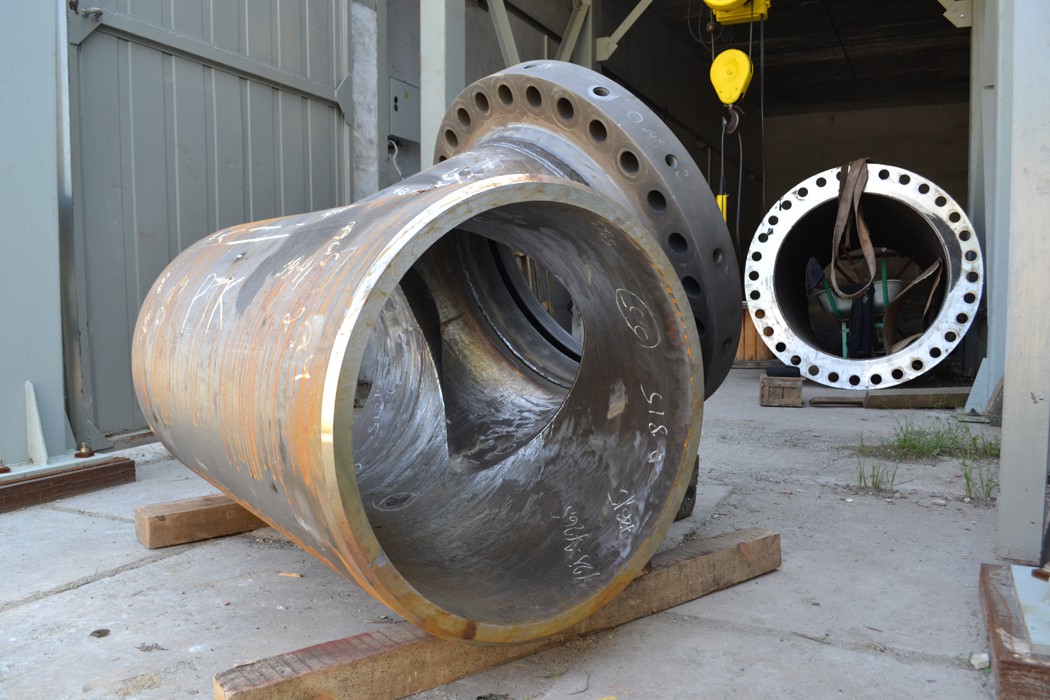

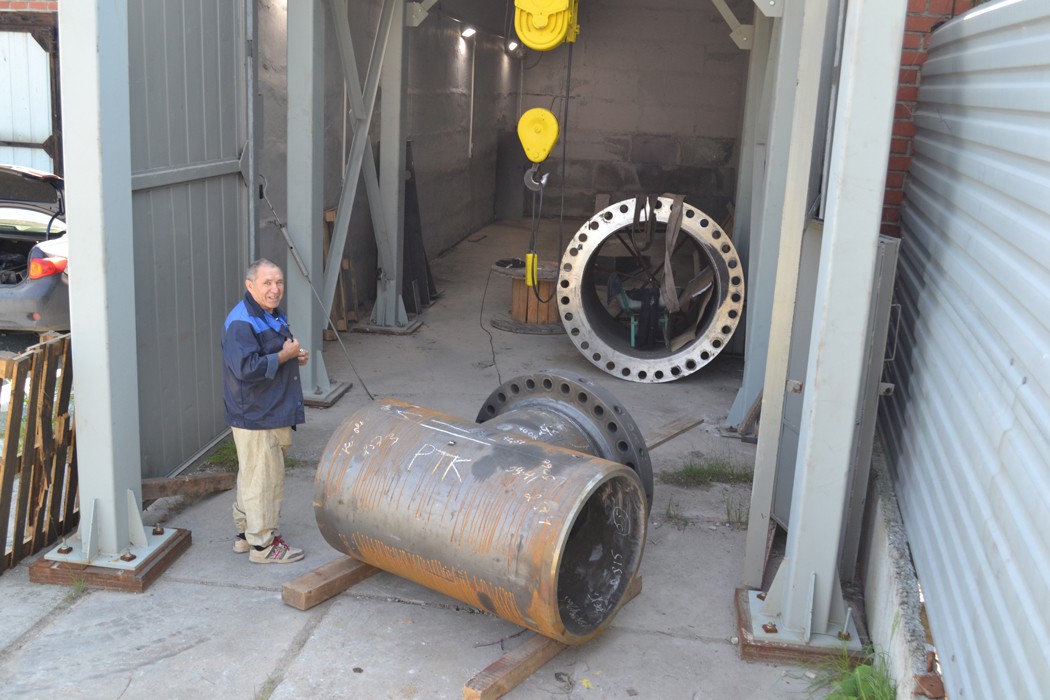

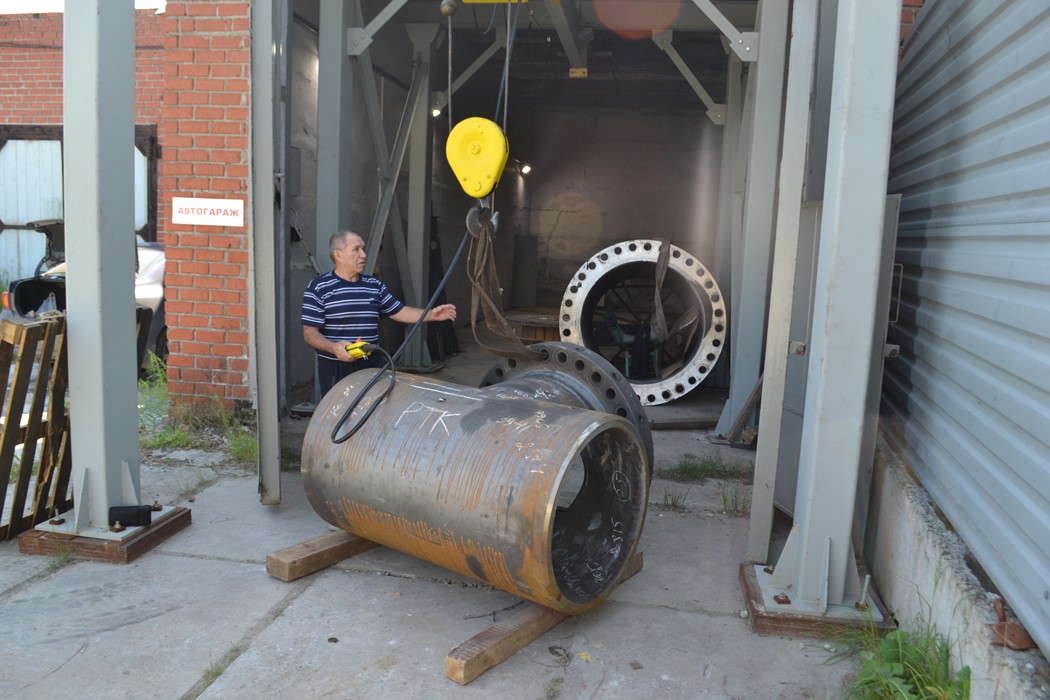

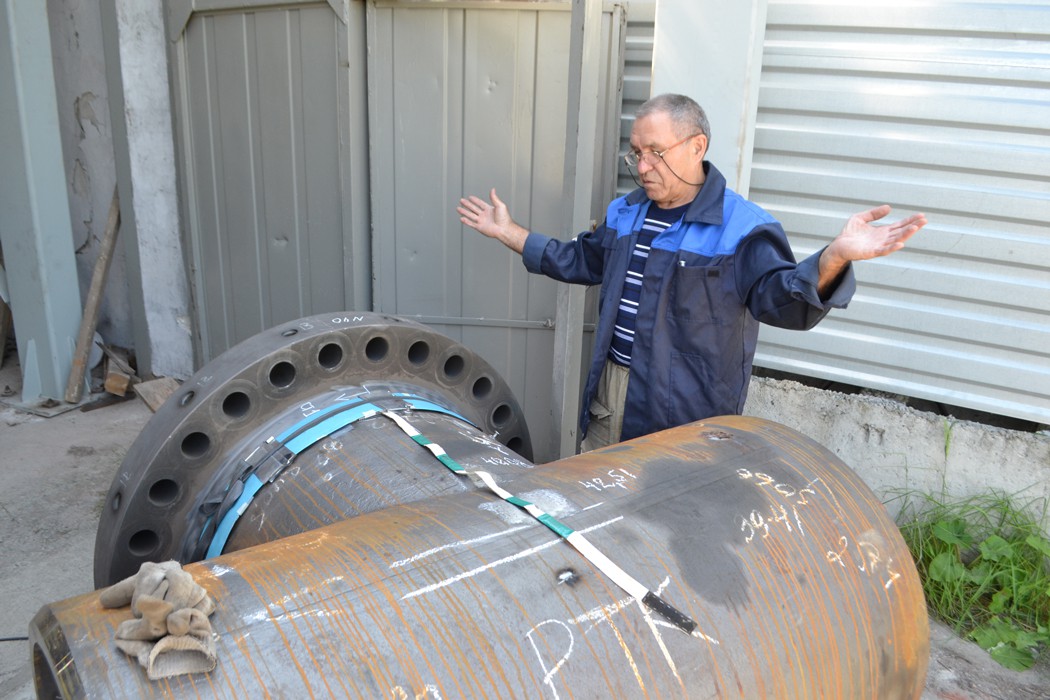

Объект контроля: тройник ø 700 мм с приваренным фланцем. Толщина в месте установки эталона — 40 мм. Контроль с помощью импульсного рентгеновского аппарата.

Нормативная документация

Тройник контролировался по СТО Газпром 2-2.4-083-2006. Объектам категории «B» соответствует уровень качества «А». В соответствии с ГОСТ 7512-82 чувствительность радиографического контроля должна соответствовать II классу чувствительности для сварных соединений этого уровня качества.

Согласно СТО Газпром при проведении радиографического контроля должны применяться высоконтрастные плёнки, предпочтительно в упаковке с экранами. Кольцевые швы свариваемых изделий, внутрь которых возможен свободный доступ контролируются за одну установку источника излучения по панорамной схеме просвечивания.

Выбор оборудования

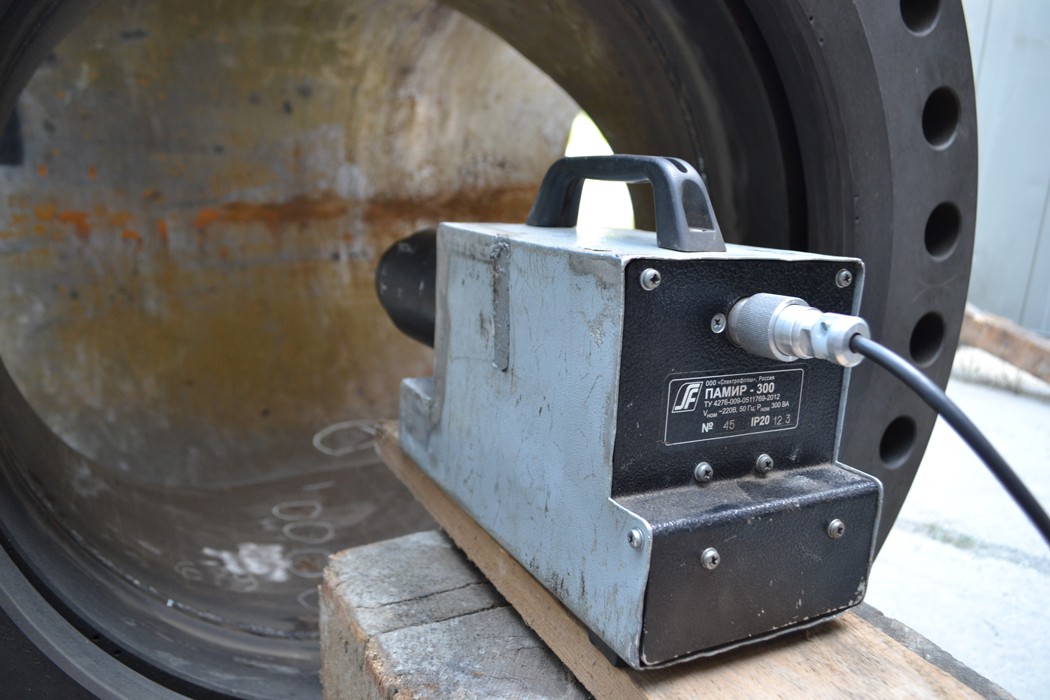

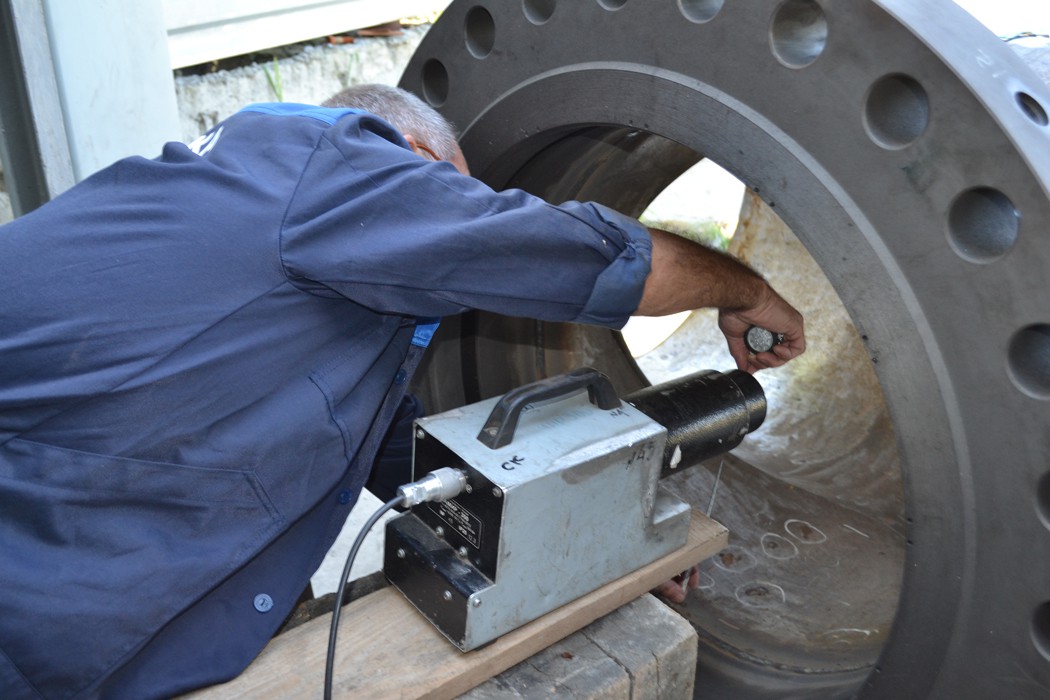

Источник излучения выбирался между двумя типами аппартов. С одной стороны был импульсный рентгеновский аппарат «Памир-300». За счёт широкого угла рентгеновского излучения и торцевого расположения окна выхода аппарат может вести контроль не только направленно, но и панорамно. С другой — панорамный аппарат постоянного потенциала РПД-200 СП.

При контроле кольцевых швов большой толщины импульсные аппараты позволяют получить высокое качество изображения. Но им требуется гораздо больше времени, в отличии от аппаратов постоянного потенциала. Продолжительные режимы экспозиций подходят только для контроля единичных изделий. При потоковом контроле импульсный аппарат быстро израсходует свой ресурс.

Нам предстояло проконтролировать один объект. Кроме того, время не было ограничивающим фактором, поэтому мы решили использовать компактный импульсный аппарат «Памир-300».







55 мин
Общее время экспозиции.
Светили в 4 захода

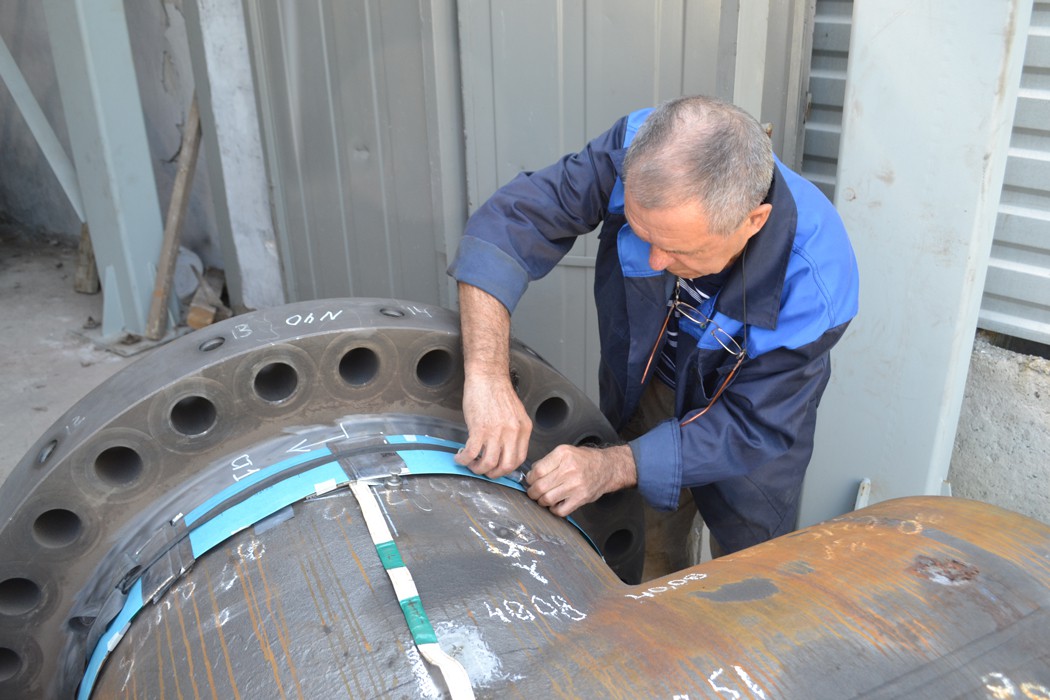

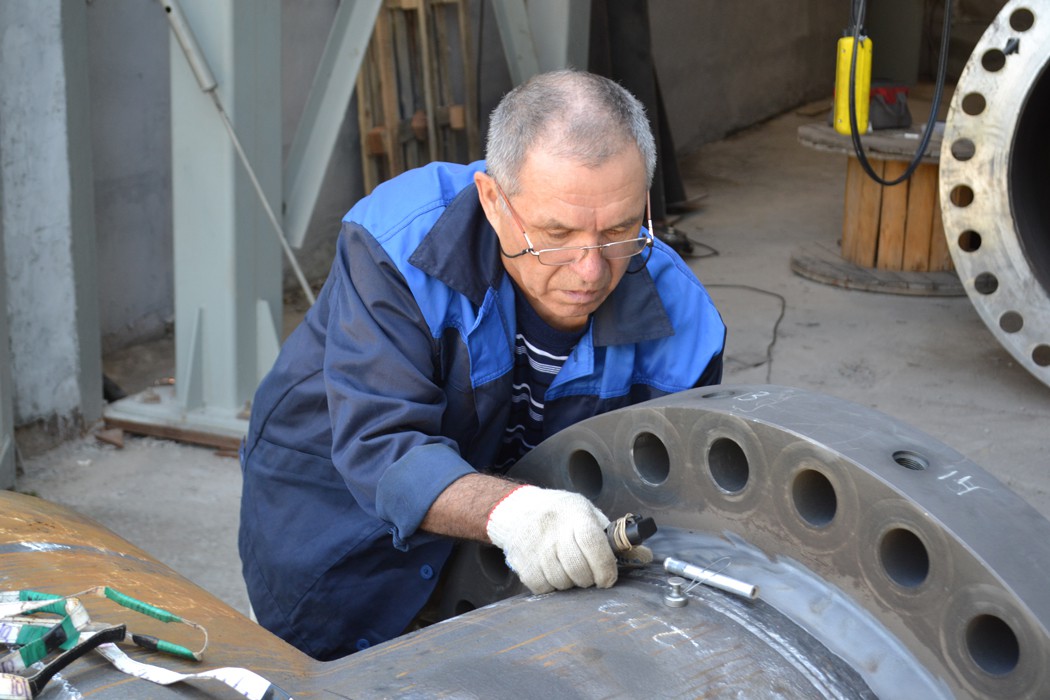

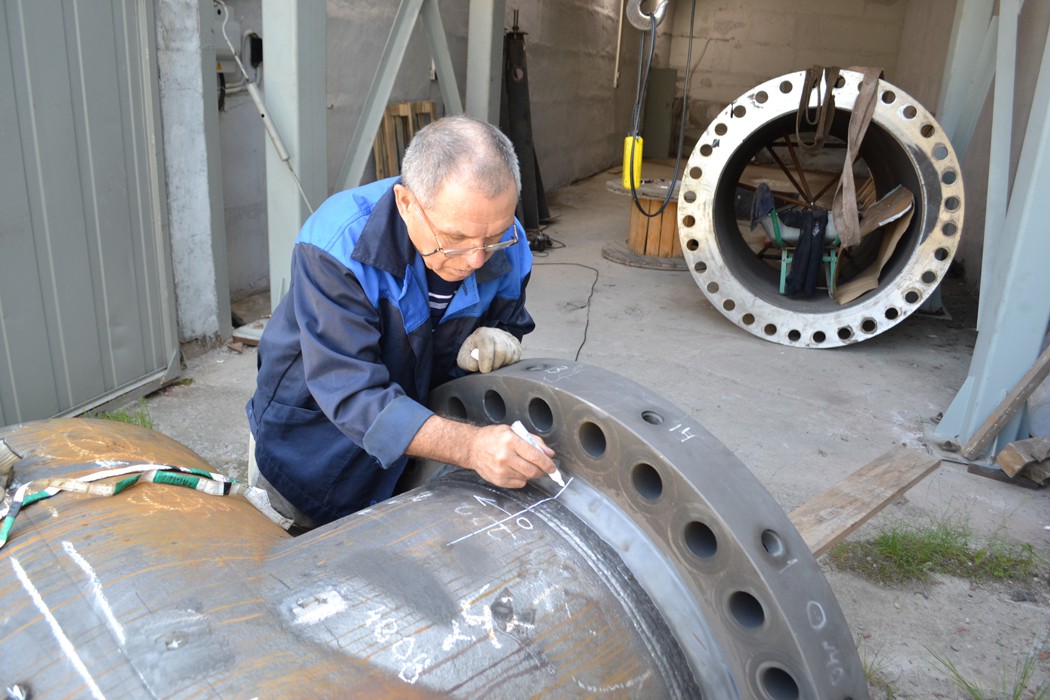

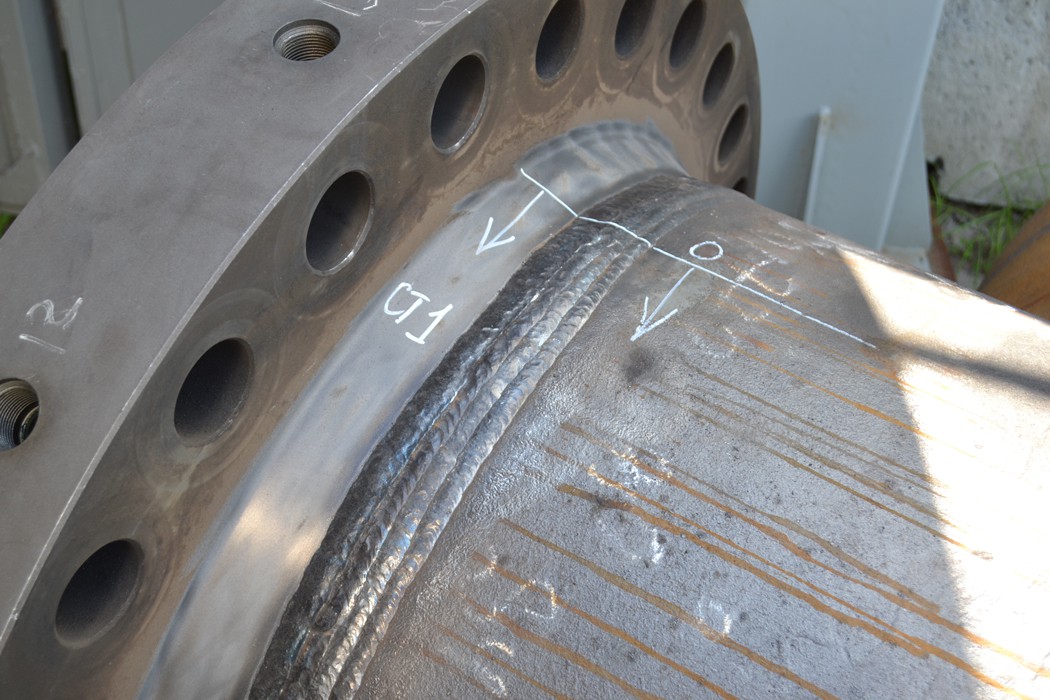

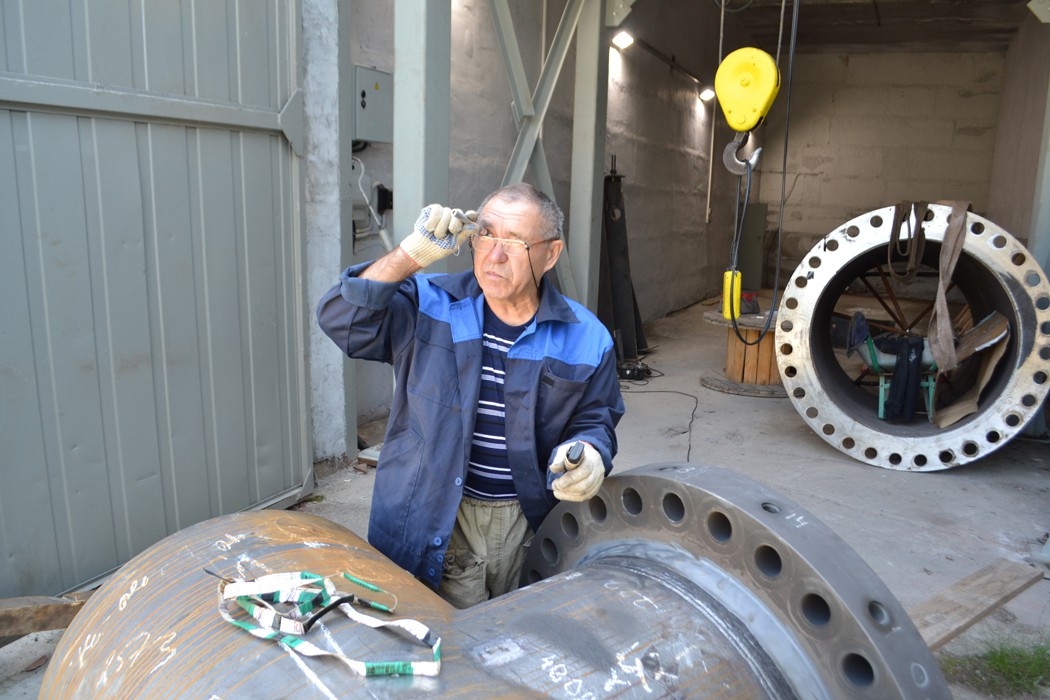

Разметка точки и направления отсчёта промышленным маркером

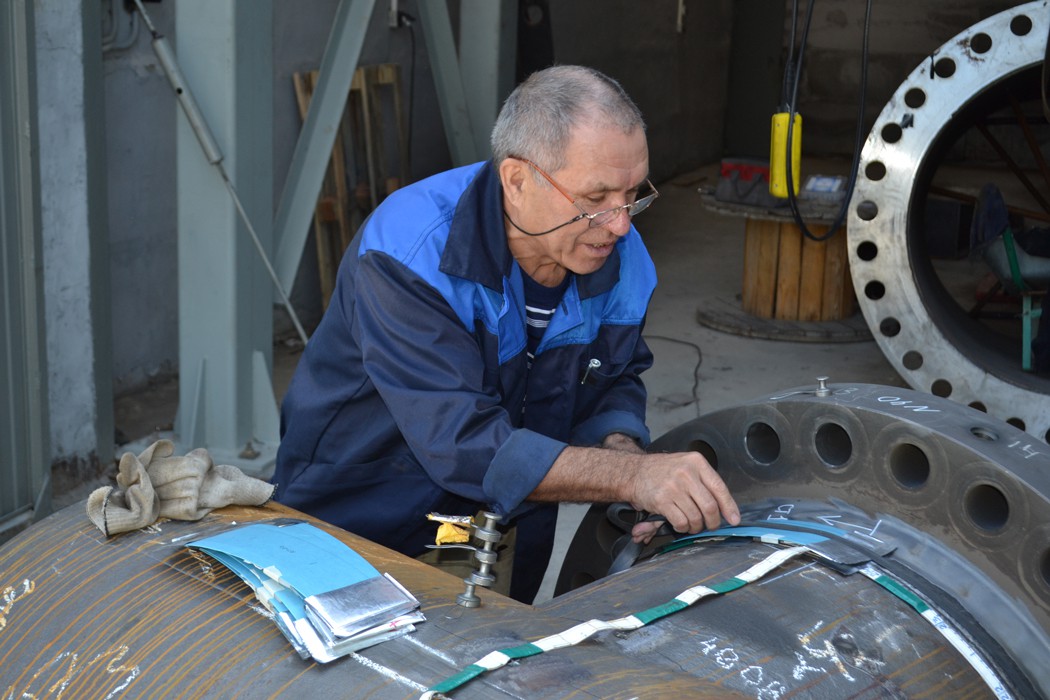

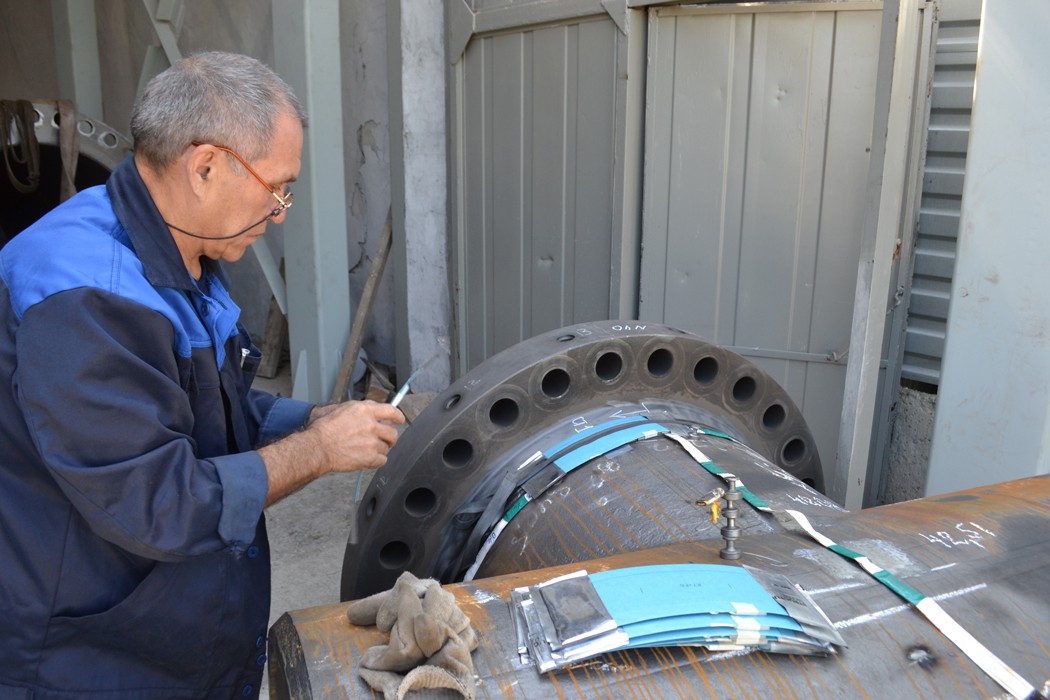

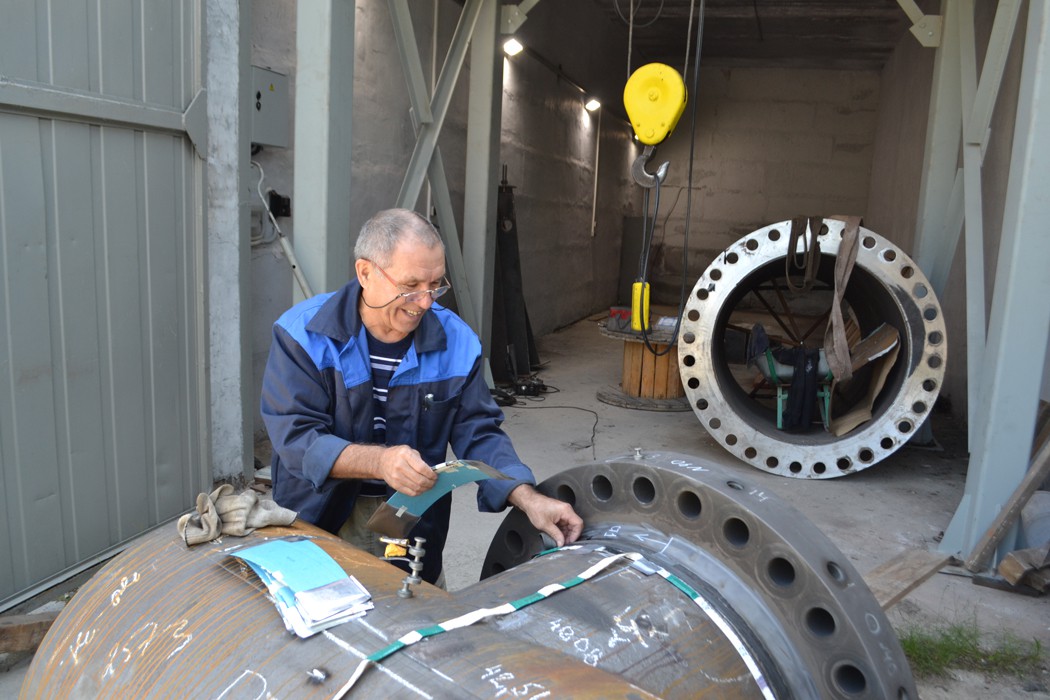

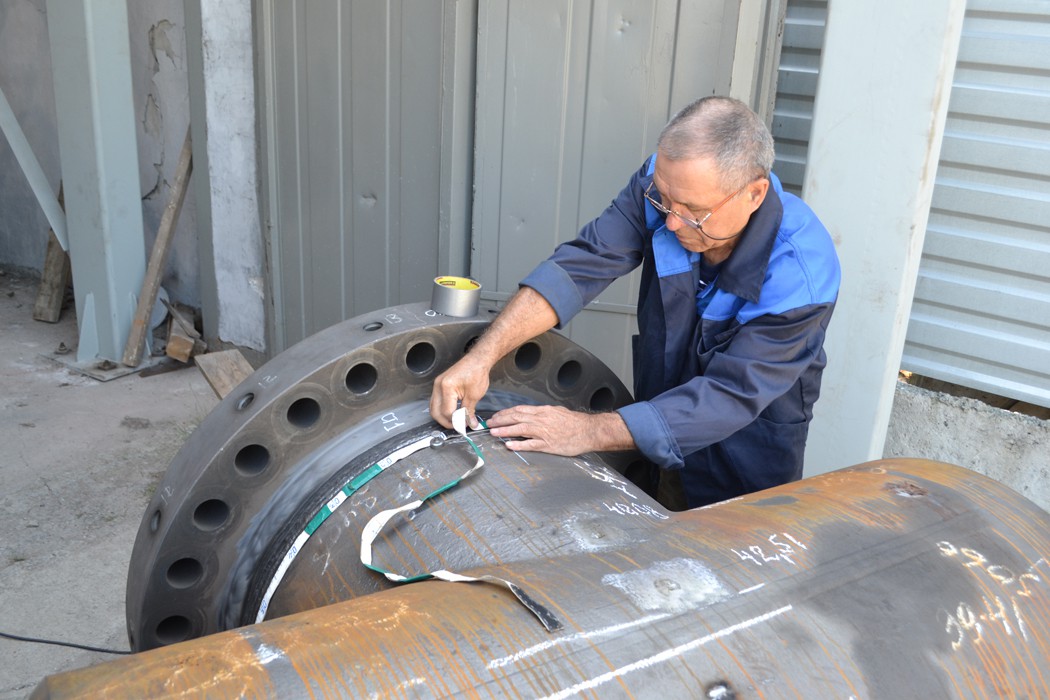

Фиксация маркировочного пояса

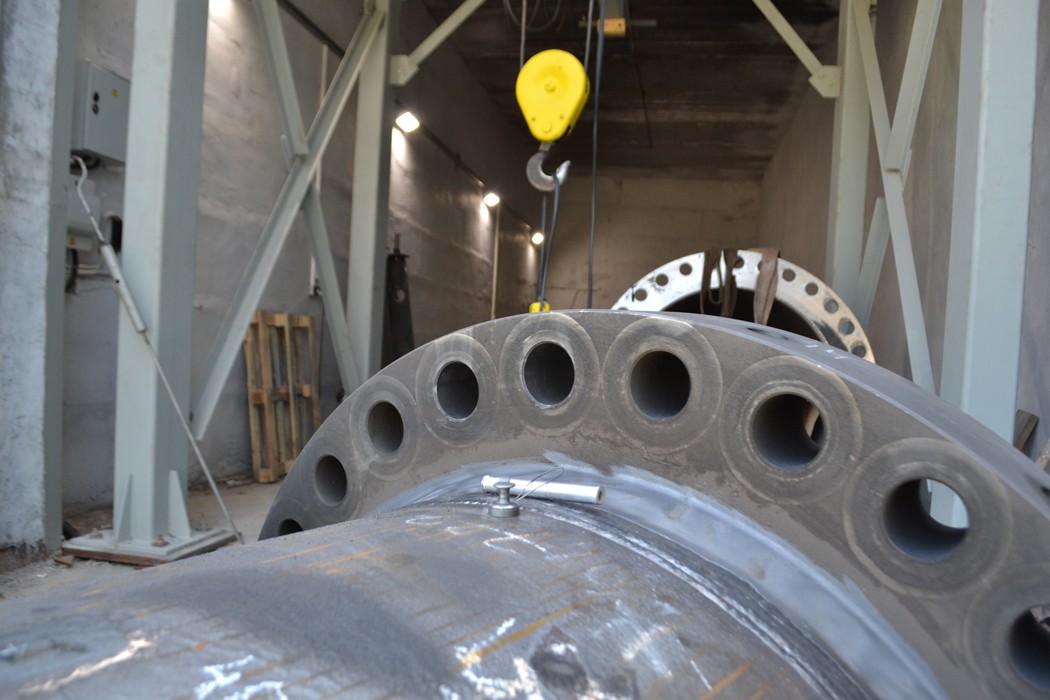

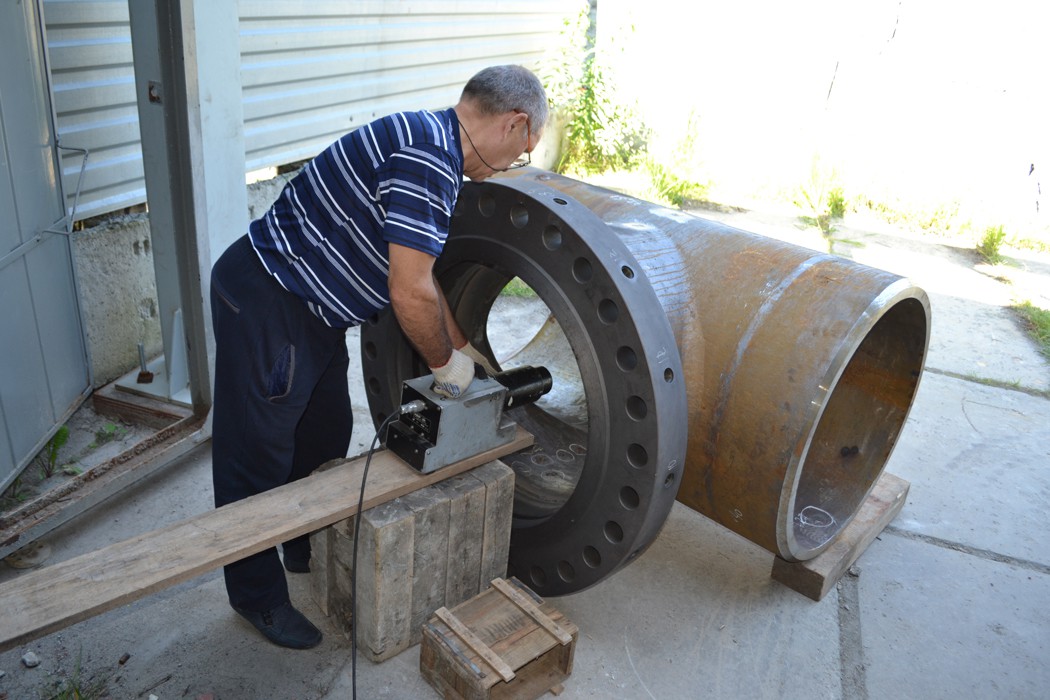

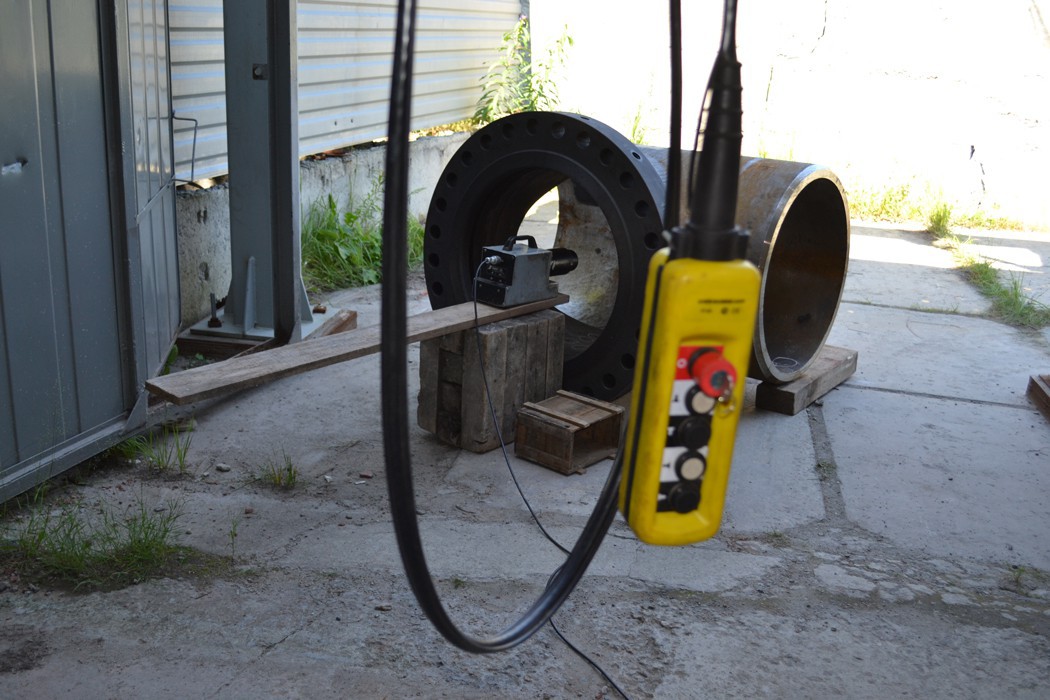

Тренировка аппарата

Параметры экспозиции

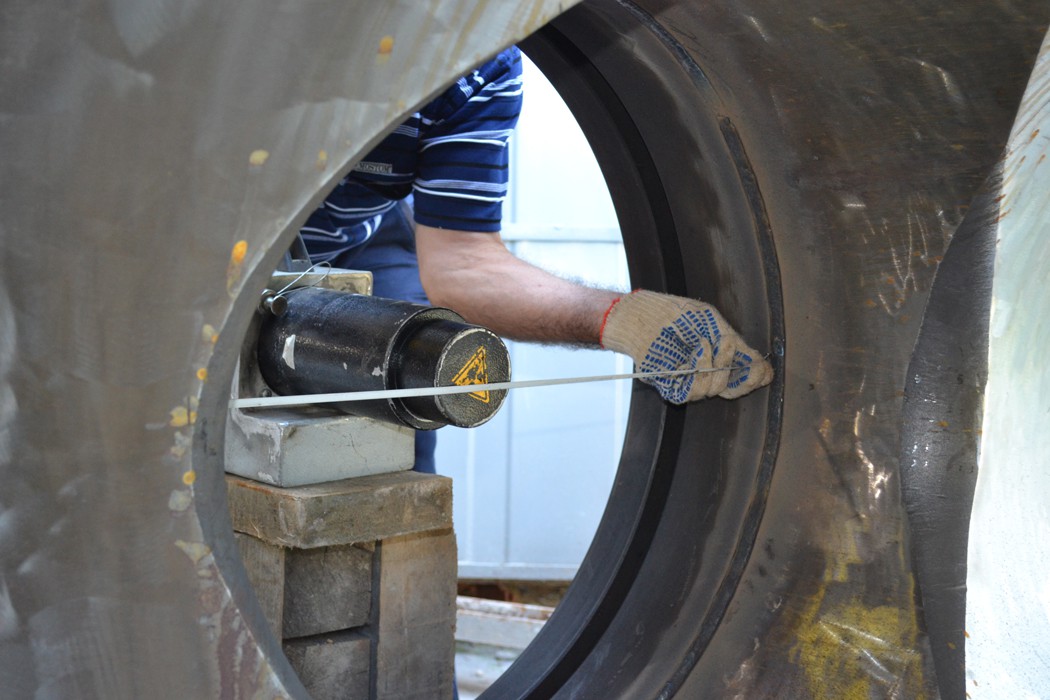

Фокусное расстояние выставили в 350 мм. Экспозиция длилась 55 минут. Просвечивали в 4 захода: 3 экспозиции по 15 минут и одна 10 минут. Перерывы между экспозициями — 40 мин. По паспорту «Памир-300» может светить и 30 минут в течение часа. Но лучше давать аппарату отдых.

Если бы мы использовали аппарат постоянного потенциала, экспозиция длилась бы значительно меньше. Тот же РПД-200 СП на режиме 200 кВ и 4 мА управился бы за 2,5 минуты.

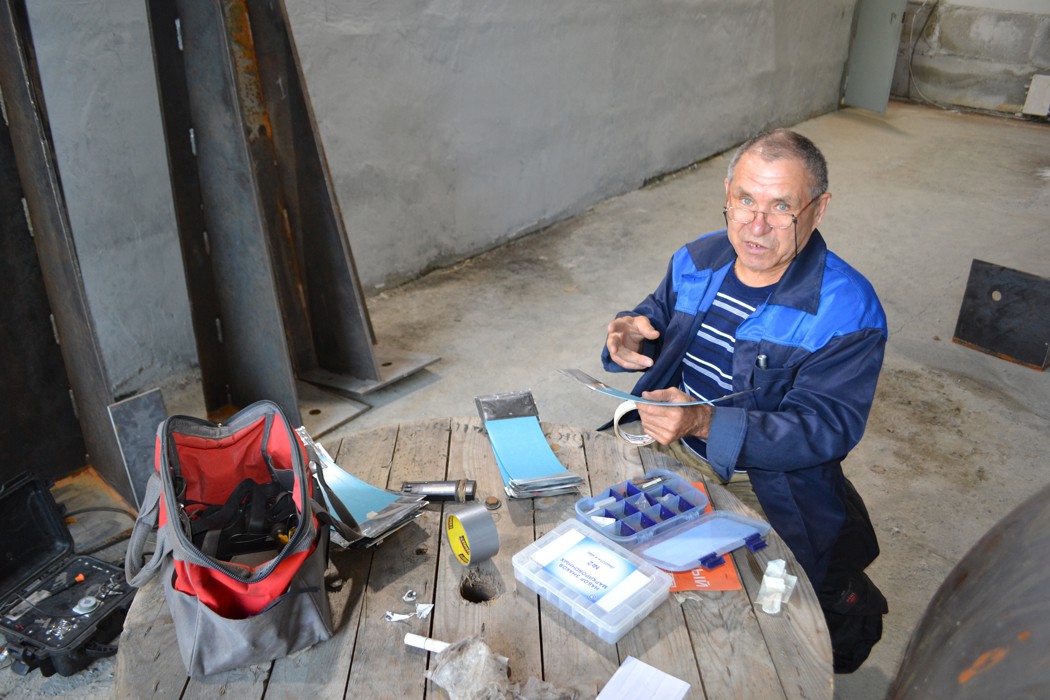

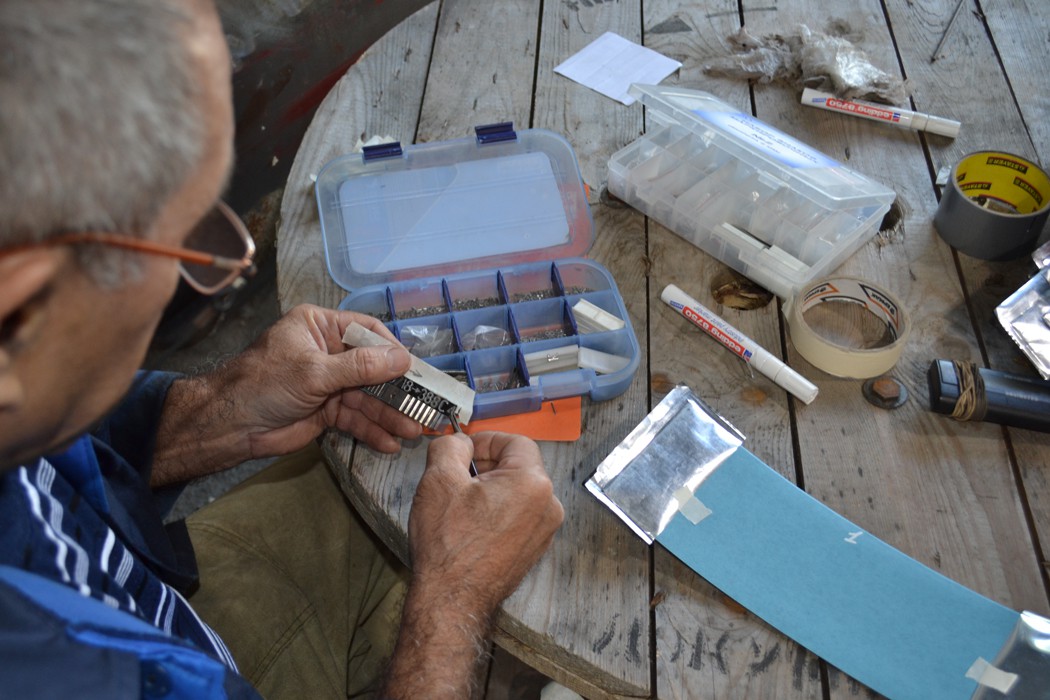

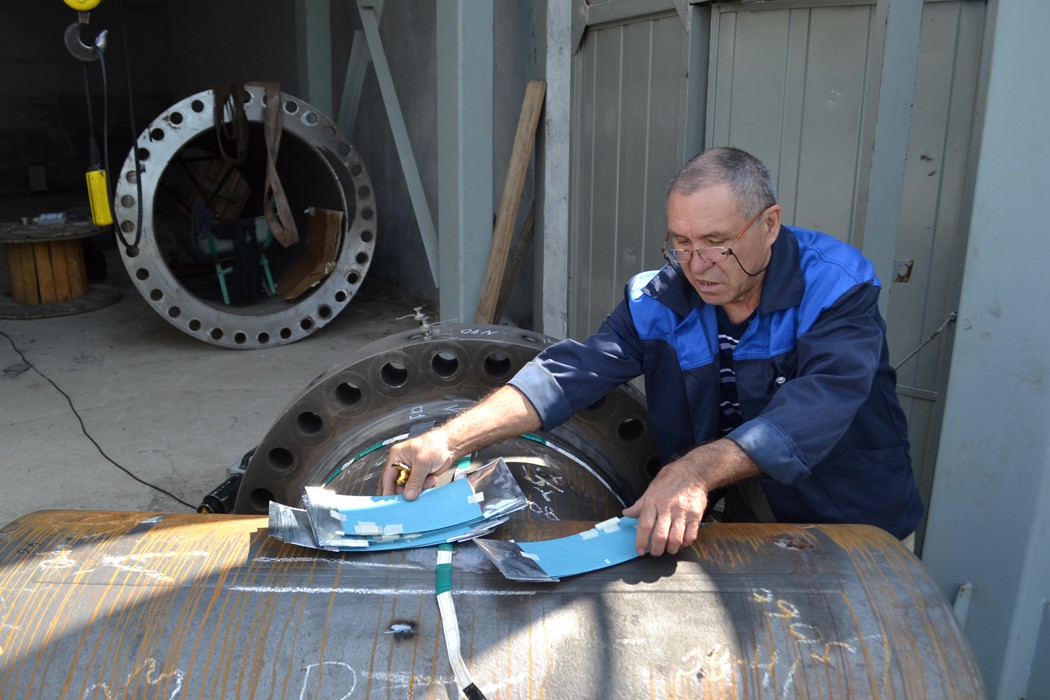

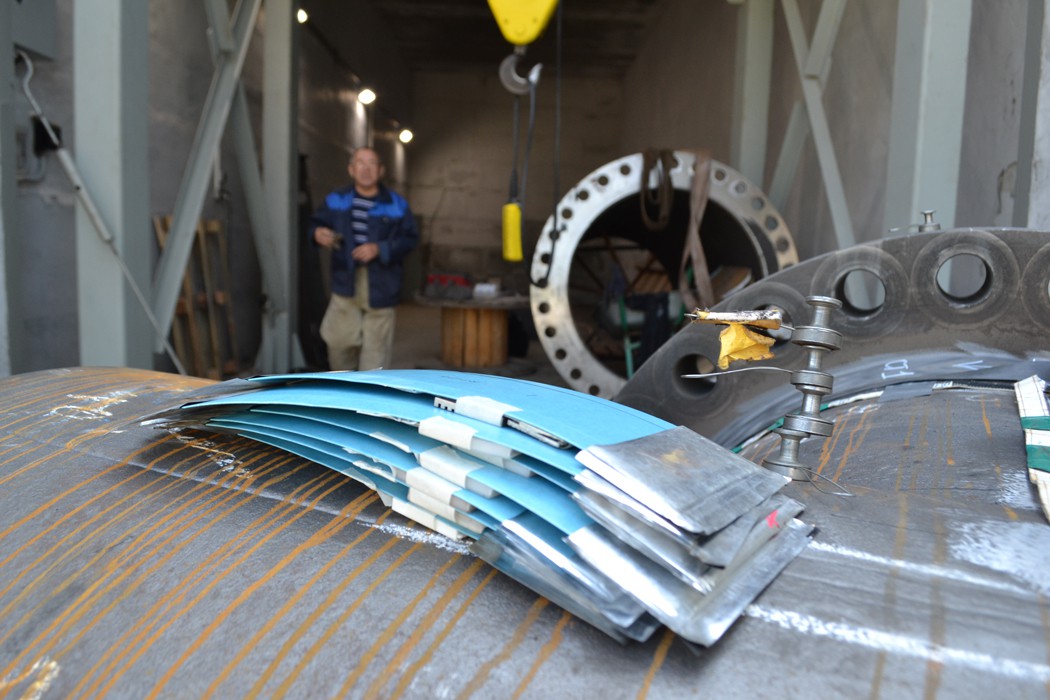

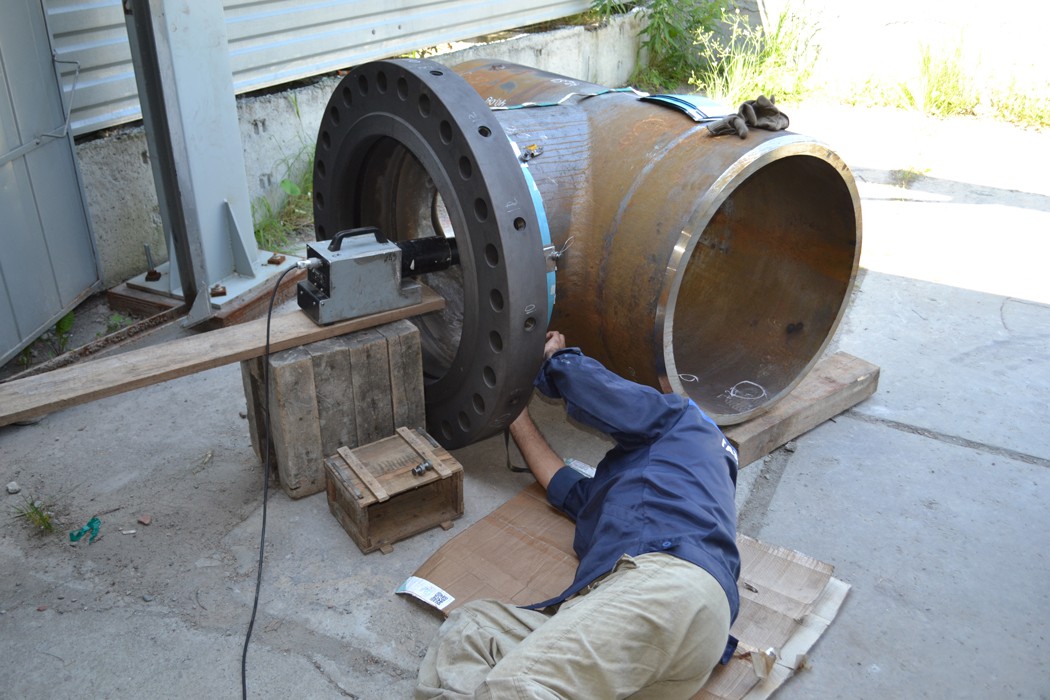

Для определения качества изображения использовались канавочные эталоны №11 и №12. Для более удобной проявки мы предварительно нарезали ренгеновскую плёнку. Её крепили на магниты МД-20.

Результат

Ожидаемая плотность почернения на сварном шве — 2,5 Б. Фактическая — 2,8 Б. Чувствительность составила 0,3 мм. Дефектов не обнаружено.

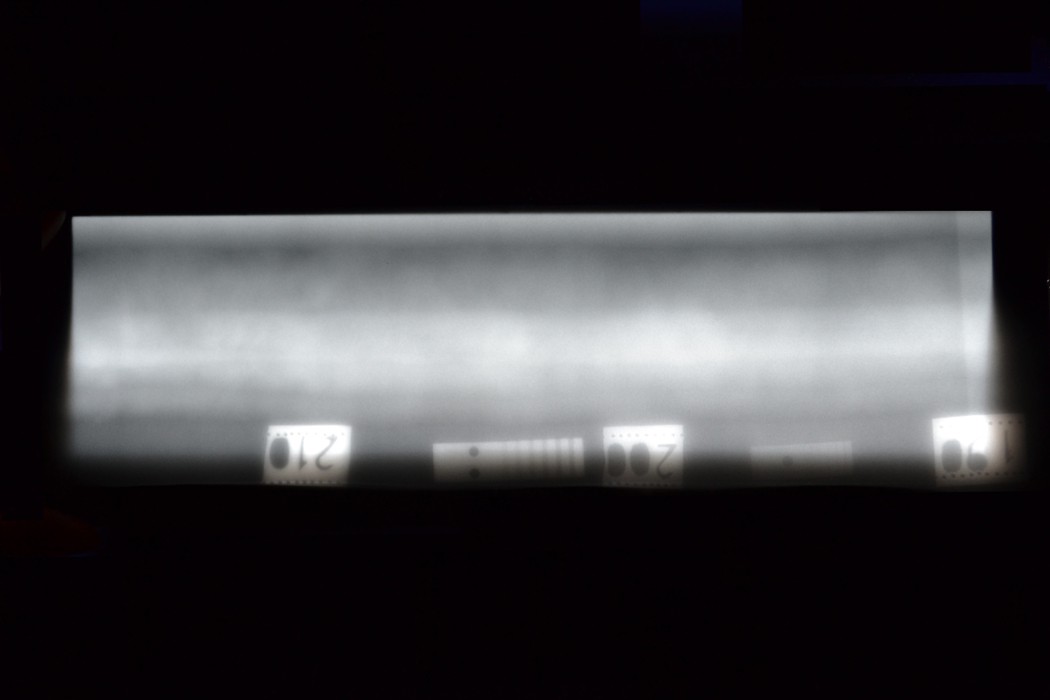

Снимок сварного шва, полученный при помощи аппарата «Памир-300»
