Диагностика помольной камеры бисерной мельницы

01 января 1970

Определение химического состава металла, измерение глубины дефекта и вычисление остаточной толщины основного металла.

Диагностика помольной камеры бисерной мельницы [фото №1]

Диагностика помольной камеры бисерной мельницы [фото №2]

Диагностика помольной камеры бисерной мельницы [фото №3]

Диагностика помольной камеры бисерной мельницы [фото №4]

Диагностика помольной камеры бисерной мельницы [фото №5]

Диагностика помольной камеры бисерной мельницы [фото №6]

Диагностика помольной камеры бисерной мельницы [фото №7]

Диагностика помольной камеры бисерной мельницы [фото №8]

Диагностика помольной камеры бисерной мельницы [фото №9]

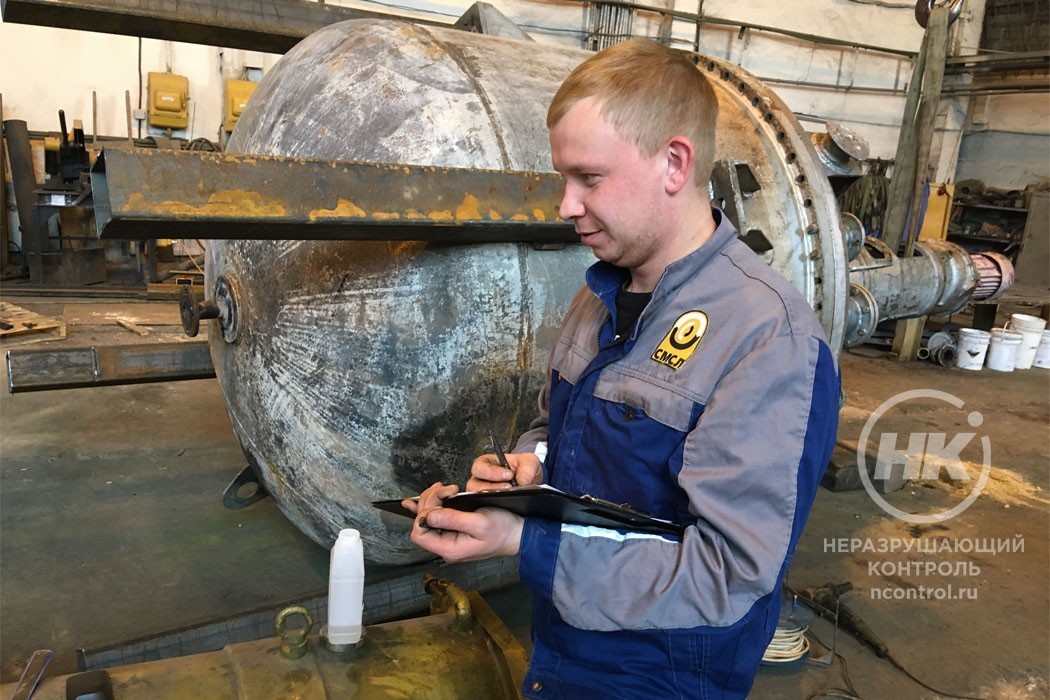

Объект контроля – помольная камера бисерной мельницы «Нэтш» («Netzsch»). Аппарат используется в лакокрасочной промышленности, перемалывает исходный материал в однородную массу с помощью стеклянного бисера. Нашей задачей было определить химический состав металла, измерить глубину дефекта и вычислить остаточную толщину основного металла.

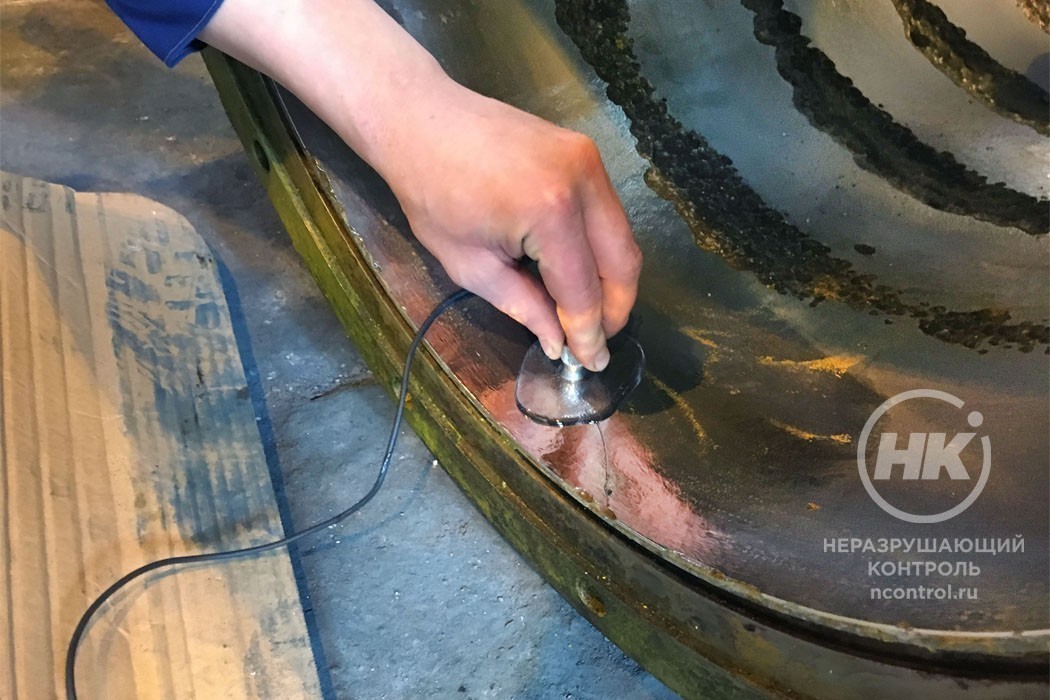

Средства контроля – комплект ВИК, лазерный спектрометр, ультразвуковой дефектоскоп.

Из-за износа защитного хромированного покрытия, внутри гильзы помольной камеры образовались дефекты, представляющие собой раковины глубиной 5-6 мм.

Дефекты на внутренней стенке помольной камеры

Эти дефекты опасны тем, что в местах их образования стенка гильзы сильно истончена, и если своевременно не принять меры, то в дальнейшем это приведёт к нарушению целостности гильзы и попаданию хладагента в перемалываемый состав. Хладагент находится в воздушной прослойке между гильзой и рубашкой помольной камеры.

схема мельницы схема дефектов помольной камеры

В первую очередь мы убедились в том, что защитное покрытие состоит из хрома на 100% и не имеет примесей.

Далее для определения хим. состава основного металла участок изделия был зачищен от хрома.

С помощью спектрометра SciAps Z-200 мы определили химический состав изделия, чтобы понять, какие материалы и инструменты необходимо использовать для устранения дефекта.
