Ремонт Yxlon Smart 225: как восстановили ячейку высоковольтного умножителя

Неисправность: пробой высоковольтного конденсатора

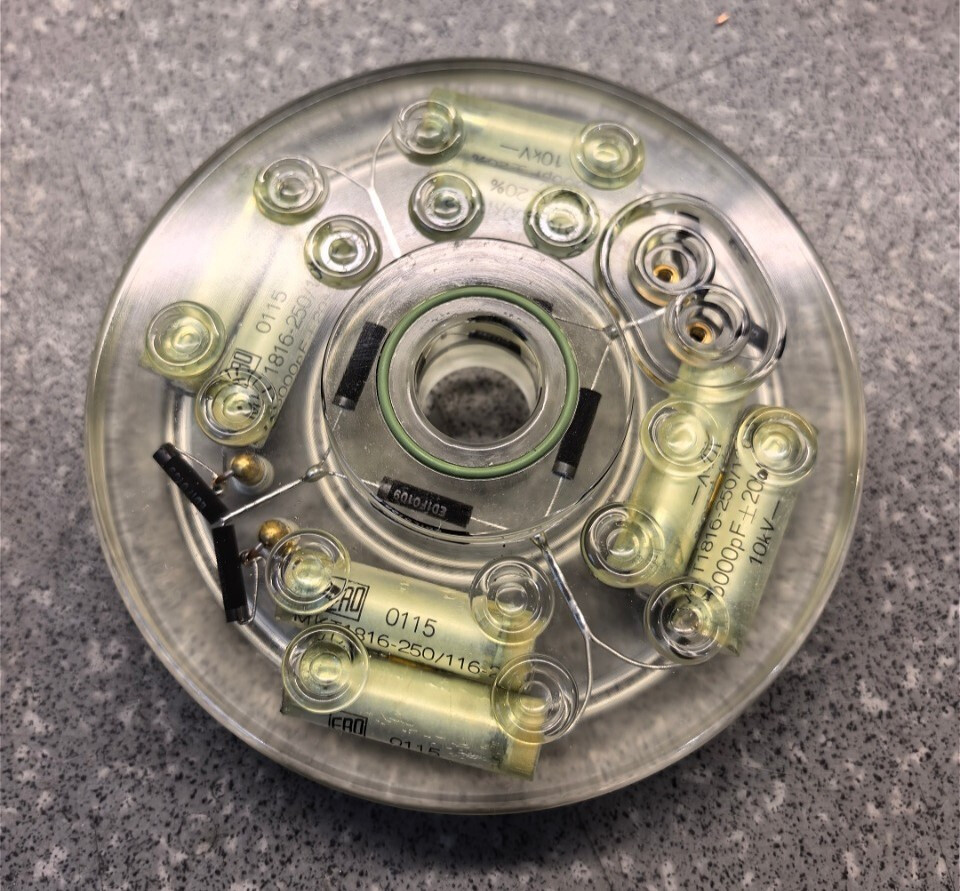

В ячейке высоковольтного умножителя — так называемой «таблетке умножителя» — произошёл пробой конденсатора.

Этот узел относится к высоковольтной части аппарата, поэтому при ремонте важно сохранить необходимые изоляционные свойства всей конструкции.

В такой ситуации можно искать альтернативный источник поставки или оценить возможность ремонта самого узла. Был выбран второй вариант.


Решение: замена компонента внутри ячейки

Основная сложность заключалась в конструкции ячейки: высоковольтные диоды и конденсаторы залиты изоляционным компаундном.

Чтобы добраться до неисправного конденсатора, требовалось удалить компаунд. Простая замена компонента была невозможна.

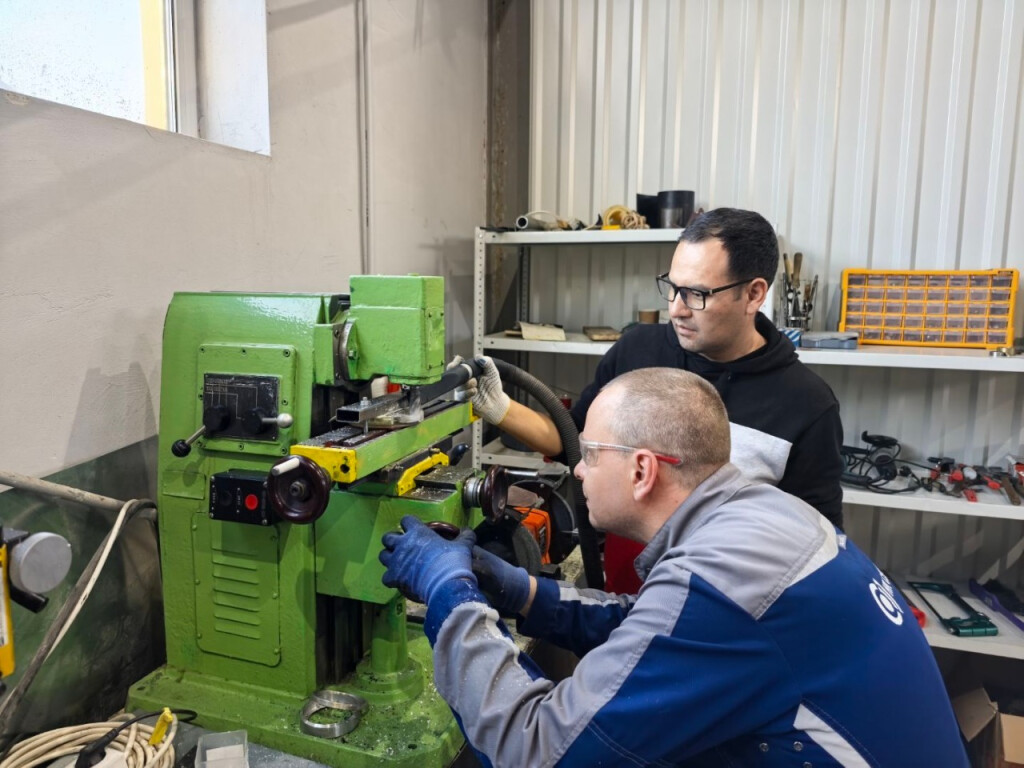

Для удаления компаунда использовали фрезерный станок.

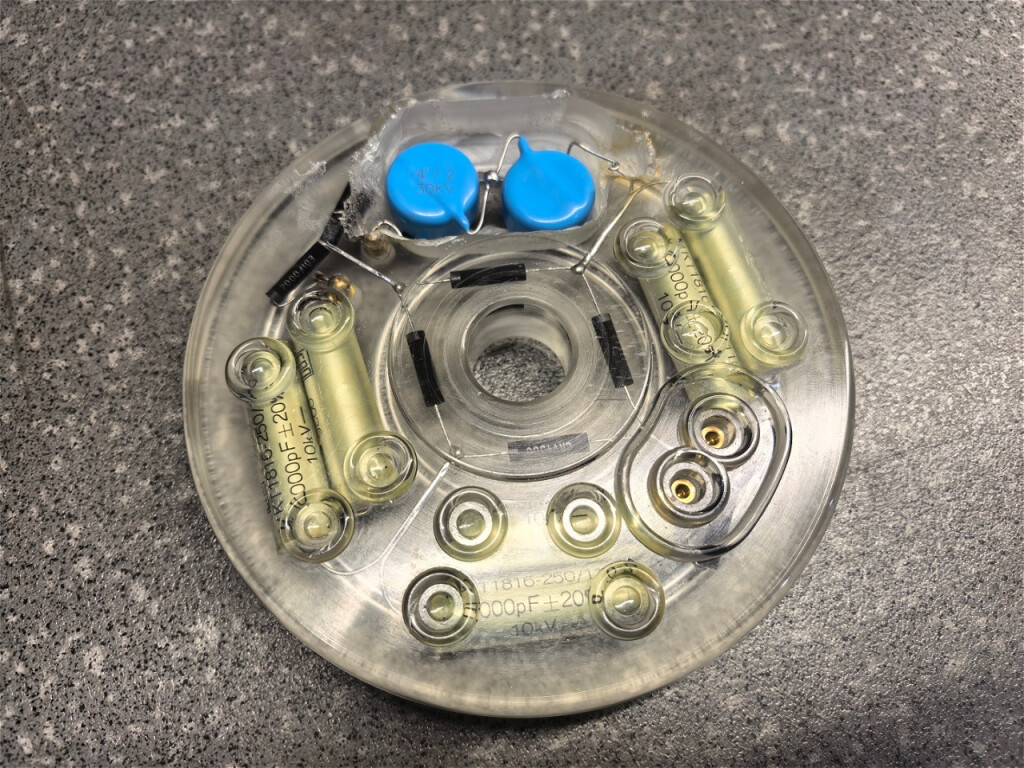

После механической обработки специалисты получили доступ к повреждённому конденсатору и удалили его. Но так как оригинальный конденсатор достать почти невозможно пришлось искать аналоги.

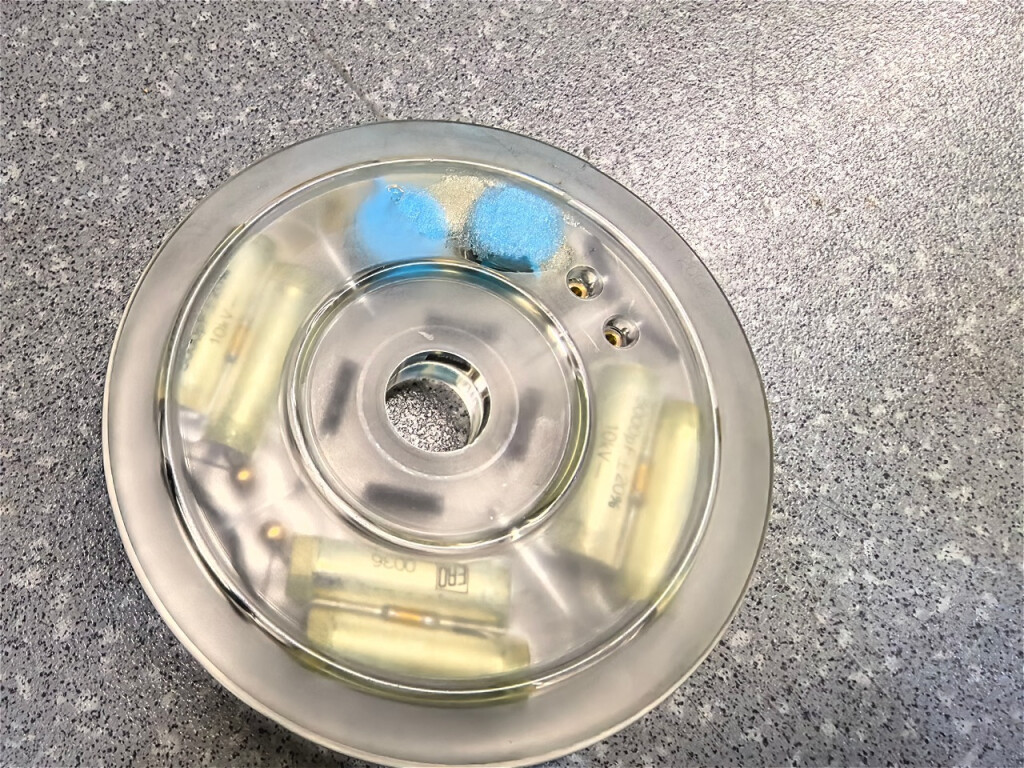

Но на замене конденсатора работа не заканчивалась. После пайки необходимо было восстановить изоляцию ячейки. Для этого узел залили изоляционным компаундом.
Таким образом, ремонт включал не только замену неисправного элемента, но и восстановление ячейки после вскрытия.


Результат ремонта

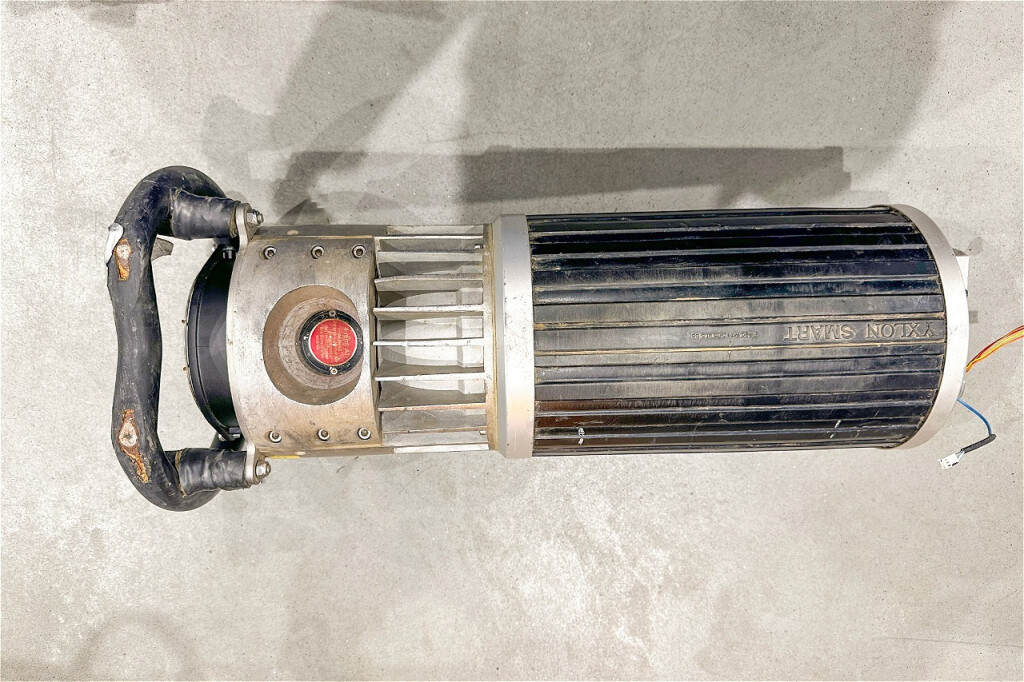

После завершения работ аппарат запустили. Yxlon Smart 225 работает исправно.

Вместо замены ячейки высоковольтного умножителя целиком удалось восстановить существующий узел. Это позволило решить задачу без поставки оригинальной запасной части.

Для сервиса подобные случаи — работа на стыке диагностики, механической обработки и компонентного ремонта. Здесь недостаточно просто найти неисправный элемент: нужно оценить конструкцию узла, обеспечить доступ к нему и восстановить после вмешательства.

Этот случай — пример того, почему при ремонте импортного оборудования стоит рассматривать не только замену узлов в сборе, но и возможность восстановления их компонентной части. Разумеется, такое решение зависит от конкретной неисправности и конструкции оборудования.
