Стационарная или модульная рентгеновская камера: как выбрать?

Вопрос обеспечения радиационной безопасности персонала требует взвешенного подхода к выбору защитных сооружений. В данной статье рассмотрим, что нужно учитывать при выборе.







На рынке представлены два принципиально разных типа конструкций камер радиационной защиты (КРЗ): камеры капитального строительства и модульные решения.
Каждый вариант обладает уникальными технико-экономическими характеристиками, которые необходимо учитывать при проектировании системы защиты.








Камеры капитального строительства



/8583/conversions/22c050d9fba9847aa223cd3f808b2502-big.jpg

Дарья Морозова
технический специалист

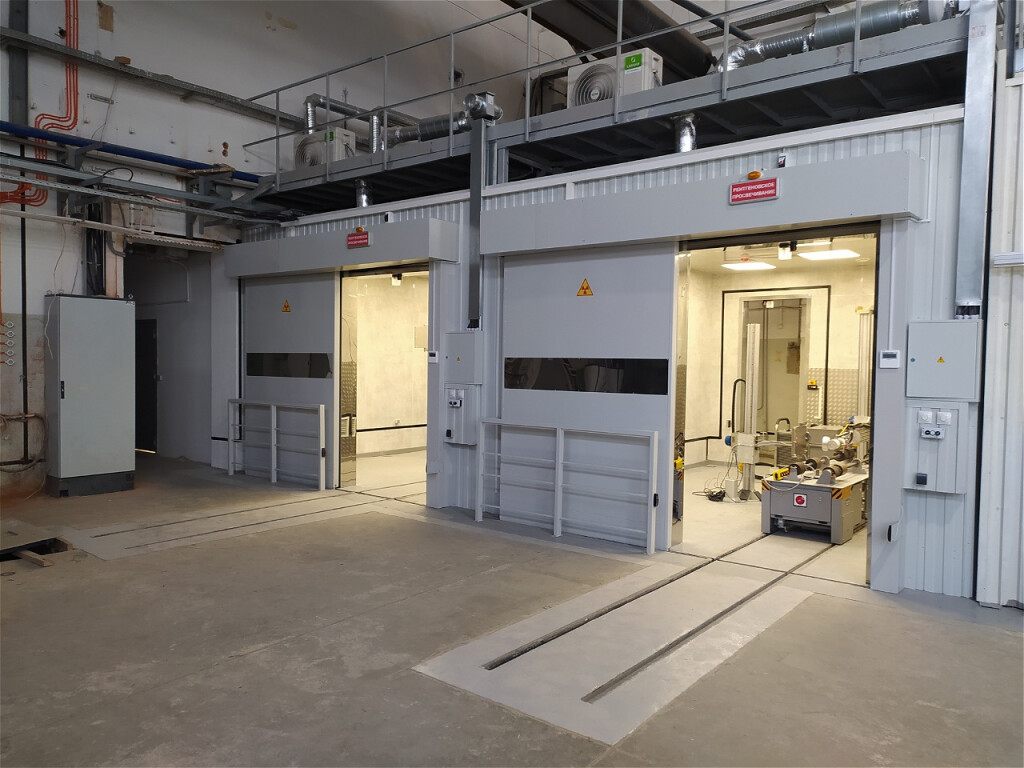

Специалисты неразрушающего контроля знакомы с таким типом конструкций, как толстостенные бетонные сооружения, усиленные свинцом, сталью или баритом. Это классический вариант исполнения КРЗ.


/9080/conversions/5d90a9d284f5e6936ac8cf5f2580b22e-big.jpg


Капитальное строительство рентгенозащитных камер представляет собой комплексный процесс создания стационарных защитных сооружений, обладающих неразъемной связью с фундаментом и несущими конструкциями здания. Технологический процесс включает обязательные землестроительные работы – полный цикл строительно-монтажных операций на месте будущей эксплуатации. Данный вид изделий предполагает использование тяжелых строительных материалов (бетон, баритобетон, кирпич) и требует обязательного проекта размещения с переоформлением технического паспорта в БТИ, если камера возводится в имеющемся здании. Если предполагается строительство нового здания – оформление полного пакета документов на проведение государственной экспертизы объекта строительства.

Эксплуатационные характеристики таких сооружений отличаются повышенной надежностью и устойчивостью к внешним действующим механическим разрушающим силам и способностью обеспечивать защиту от излучения высокой энергии (300 кВ и выше), однако предполагают невозможность демонтажа без разрушения конструкции.

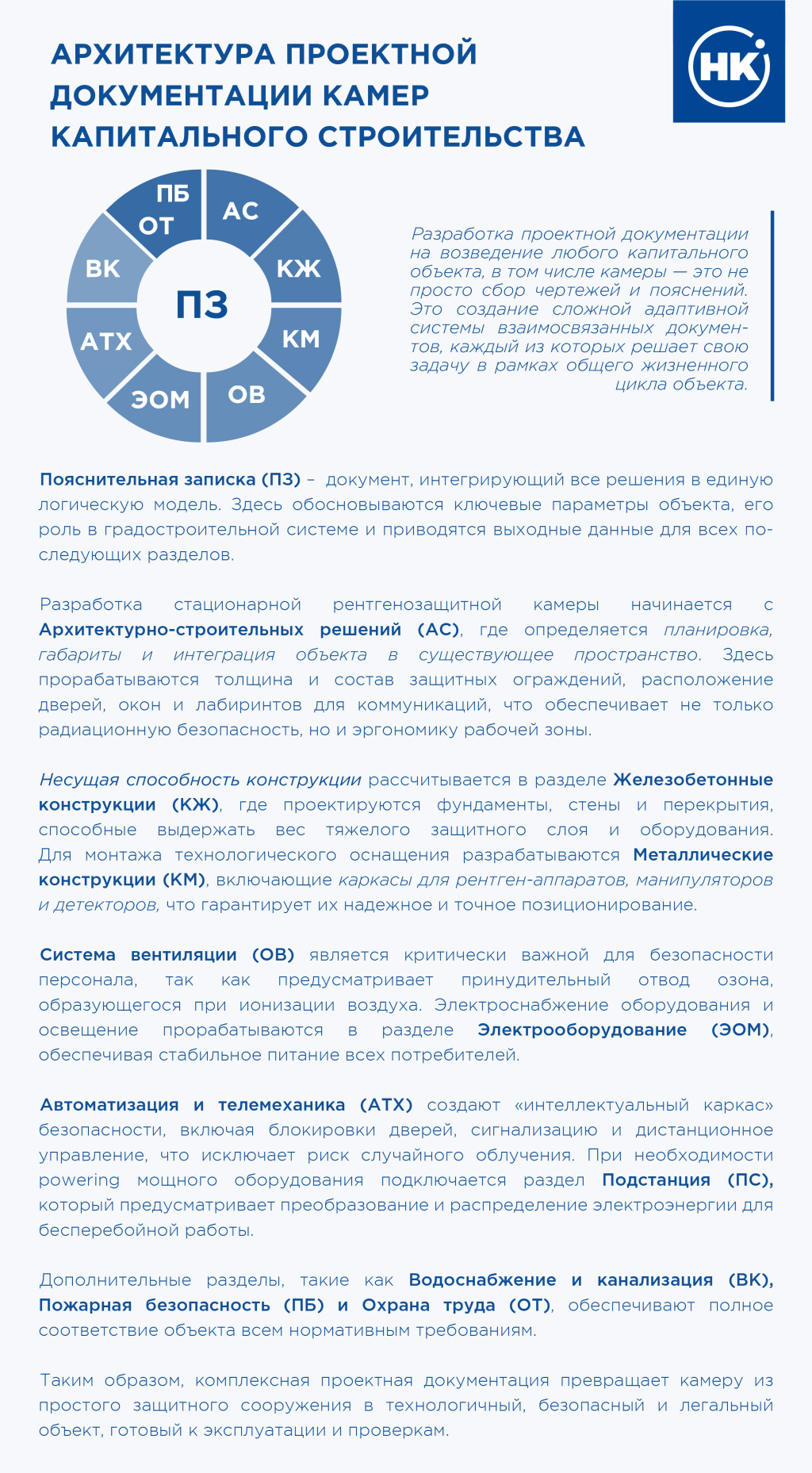

/9083/conversions/5e248c94fbdd8152befd2eea54cf4909-big.jpg


Ключевым отличием от некапитальных решений является их включение в основные фонды предприятия и подчинение требованиям Градостроительного кодекса, что требует существенных организационных и финансовых ресурсов на этапе реализации проекта.


Преимущества:

  • Высокий уровень защиты.
  • Долговечность — срок службы таких камер исчисляется десятилетиями, они устойчивы к износу и внешним воздействиям.
  • Не требует частого обслуживания.
  • Можно создавать камеры любого размера и конфигурации, включая сложные архитектурные решения.

Недостатки:

  • Проектирование – отдельный этап, который увеличивает общее время реализации проекта.
  • Строительство потребует выделения отдельного временного «окна», более 1 месяца, или особого режима работы смежных зон на весь период монтажа.
  • Камера становится частью здания – демонтаж или перенос невозможны.
  • Толстые стены «забирают» часть пространства помещения.

Модульные рентгенозащитные решения


Современные технологии радиационной защиты предлагают альтернативы традиционным капитальным сооружениям – модульные решения, сочетающие высокую эффективность с гибкостью применения. Эти системы разработаны для предприятий, ценящих оперативность внедрения и возможность адаптации под изменяющиеся производственные условия.


/9082/conversions/f58b4ffef6df4136972f9a85a41dee99-big.jpg

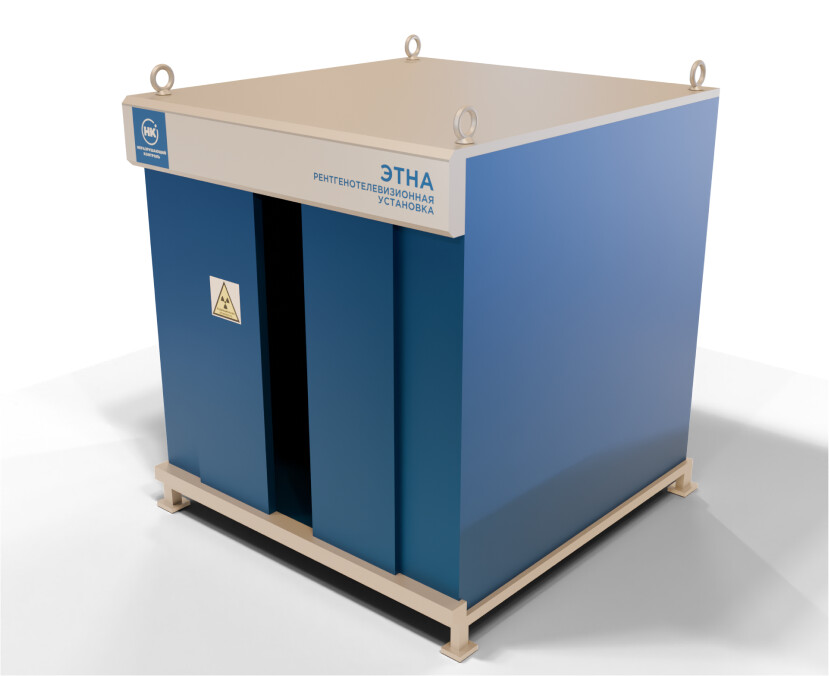

Речь идет о защитных камерах модульного типа на основе цельнометаллического каркаса. В отличие от капитальных камер, здесь обшивка крепится к отдельному каркасу – несущая конструкция и защитные панели образуют единое целое.

Технологический процесс создания и эксплуатации модульных защитных систем отличается принципом. Производство осуществляется на предприятиях, где изготавливаются защитные панели и каркасные элементы. На объекте заказчика выполняется или окончательная сборка по принципу конструктора, что занимает от нескольких часов до нескольких дней в зависимости от сложности конфигурации, или монтаж при поставке полностью собранной конструкции. Техническое обслуживание включает регулярный контроль целостности защитных покрытий и герметичности стыков, в первою очередь, это дозиметрический контроль.

Конструктивные особенности гибких решений включают использование композитных материалов с заданным свинцовым эквивалентом, простых систем монтажа – разборные алюминиевые или стальные каркасы. Материалы, такие как стальные панели со свинцовой прослойкой или баритовым наполнением позволяют достигать защиты, сопоставимой с капитальными сооружениями, при значительно меньшем весе и объеме конструкций. Производством средств радиационной защит могут заниматься только организации, имеющую лицензию на данный вид работ.

Экономическая эффективность проявляется при необходимости частой смены локаций, когда традиционное строительство нерентабельно.

Главной ключевой особенностью является малый срок внедрения установки. Также модульное исполнение позволяет оперативно вносить изменения в конструкцию – добавления новых модулей и изменение защиты.


Преимущества:

  • Быстрая установка – камера приезжает в полностью готовом виде или готовой к сборке.
  • Можно разобрать камеру и установить в другой локации, что актуально для предприятий, арендующих помещение.
  • Гибкость конфигурации – камера может быть выполнена из различных материалов и иметь различные геометрические особенности.

Недостатки:

  • Ограниченная защита: подходит не для всех видов ионизирующего излучения.
  • Более высокие эксплуатационные расходы – замена изнашиваемых элементов (дверные уплотнения, крепежные системы).
  • Менее устойчивы к вибрациям, агрессивным средам или механическим повреждениям по сравнению с бетонными конструкциями.

Стоимость решений


Анализ был бы неполным без оценки ее экономического веса.

Входные затраты. Строительство «с нуля» – это высокие фиксированные затраты, которые не зависят от размера здания, – первоначальные работы по подготовке пространства, закуп материала и аренда необходимого оборудования. Эти расходы «распределяются» на стоимость объекта. Чем меньше строение, тем дороже в итоге каждый его квадратный метр. Модульные камеры не имеют фиксированных затрат – цена решения растет линейно с площадью конструкции.

При площади камеры менее 6 м2 целесообразным является модульное решение. При площади более – цена квадратного метра решений становится примерно равной, тогда основной расчет приходится на материалы. Капитальное строительство начинает выигрывать из-за низкой стоимости материалов.

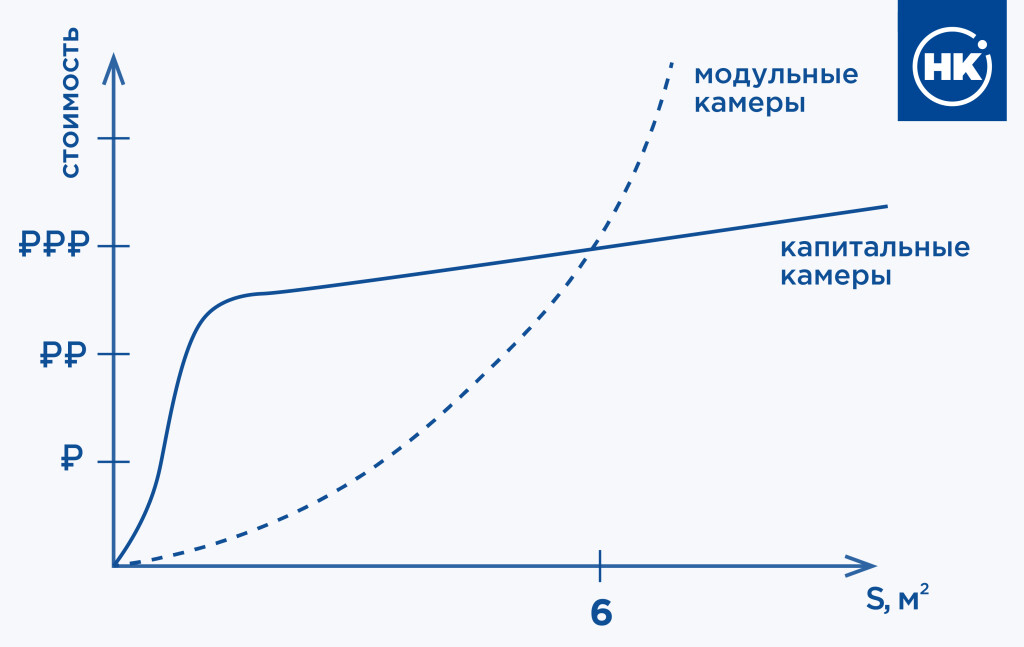

Общую функцию основных затрат можно представить, как график:

/9078/conversions/1da552d511d08c2e103dae201aab8e54-big.jpg


Форс-мажоры. Возведение капитального объекта на арендованном участке является инвестицией с предопределёнными финансовыми потерями. В силу юридического принципа неразрывной связи здания и земли, по окончании срока аренды арендодатель получает право либо бесплатно присвоить оставленное сооружение, что означает полную безвозвратную утрату всех вложенных средств, либо законно потребовать проведения за ваш счёт демонтажа. В последнем случае первоначальные инвестиции не только не окупаются, но и порождают дополнительные существенные расходы на уничтожение собственного актива.


Обоснование выбора


При выборе типа рентгенозащитной камеры перед предприятием встает комплексная стратегическая задача, определяющая эффективность работы на годы вперед. Ключевым фактором становится понимание производственного цикла: готовы ли вы остановить технологические процессы на 2-3 месяца для возведения капитального сооружения или критически важна возможность продолжать работу во время монтажа? Современные мобильные решения позволяют «развернуть» полноценную защиту за 2-3 рабочих дня без остановки основного производства, что для многих предприятий становится решающим аргументом.

Особое внимание следует уделить перспективам развития предприятия. Если в ближайшие 3-5 лет возможен переезд производства или реконструкция помещений, инвестиции в капитальное строительство могут оказаться экономически неоправданными. Повторное возведение бетонной камеры на новом месте потребует до 70% первоначальных затрат, в то время как модульная система может быть демонтирована и переустановлена с минимальными дополнительными вложениями. Этот аспект особенно актуален для арендуемых помещений или предприятий, планирующих расширение.

Техническое обоснование выбора начинается с точного расчета требуемого ослабления ионизирующего излучения. Однако современные инженерные решения давно вышли за рамки простого выбора между свинцом и бетоном. Профессиональный подход предполагает оптимальную комбинацию материалов: свинцовые листы и баритобетон, стальные конструкции для каркаса и обшивочных материалов как баритонаполненные панели или стальные панели со свинцовой прослойкой. Комбинация позволяет достичь требуемых параметров защиты при разумной толщине стен и экономии полезного пространства.


Вывод


Выбор между капитальной рентгенозащитной камерой и модульным решением – это не просто сравнение технических характеристик, а стратегическое решение, определяющее эффективность и экономику производства на годы вперед.

Ключ к правильному выбору – комплексный анализ трех факторов:

  1. Производственной необходимости
  2. Экономической целесообразности
  3. Технической реализуемости (параметры защиты, габариты, эргономика)

Современные инженерные решения позволяют найти оптимальный баланс между этими критериями – будь то капитальное сооружение с продуманной логистикой строительства или мобильная система с профессионально рассчитанной комбинацией защитных материалов.
