Как выбрать стабилизатор напряжения

Стабилизатор напряжения как инструмент защиты оборудования от поломок







Стабилизатор напряжения – одно из необходимых устройств для обеспечения стабильного питания оборудования, используемых в различных отраслях промышленности. Выбор неподходящего типа стабилизатора может привести не только к поломке оборудования, но и серьезным последствиям, вплоть до возгорания и пожара. Разберемся, как выбрать подходящий тип стабилизатора для рентгеновского аппарата, и на что стоит обратить внимание.





Типы стабилизаторов напряжений



/8583/conversions/22c050d9fba9847aa223cd3f808b2502-big.jpg

Дарья Морозова
технический специалист

На сегодняшний день на рынке представлен большой выбор различных стабилизаторов. Они отличны как по принципу действия, так и по ценовому диапазону.

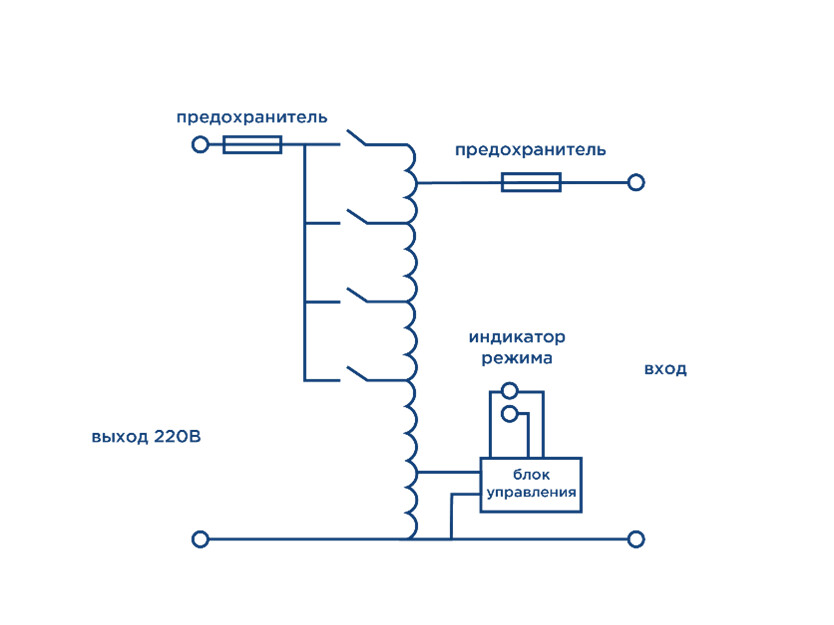

Релейные стабилизаторы

Эти устройства работают по принципу ступенчатого регулирования напряжения. Внутри находится автотрансформатор с несколькими отводами обмотки и блок электромагнитных реле. При изменении входного напряжения система определяет необходимую ступень корректировки и замыкает соответствующее реле.

Технические нюансы:

  • Переключение происходит с характерным щелчком
  • Типичное время реакции – 10-20 миллисекунд
  • Ступенчатое регулирование
  • Износ механических контактов реле ограничивает срок службы

/8578/conversions/832afa7cfb1d5d0071237f96a6b0f76f-big.jpg

Электромеханические стабилизаторы

Стабилизатор в каждый момент времени сравнивает текущее значение входного напряжения с заданным значением выходного. В случае отклонения сервопривод перемещает графитовый контакт по обмотке трансформатора. Это обеспечивает плавное регулирование напряжения без скачков.

Ключевые особенности:

  • Точность регулировки достигает ±1-3%
  • Плохая скорость реакции (до 1 секунды)
  • Чувствительны к вибрациям



/8576/conversions/0135a0e01ebe21f6e1d0d1643f81ad16-big.jpg

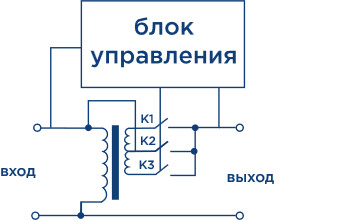

Электронные стабилизаторы

Тип корректировки схож с релейными – ступенчатая. Однако вместо реле здесь используются полупроводниковые ключи - тиристоры или симисторы Такой решение помогло закрыть проблему износа механических контактов.

Технические преимущества:

  • Бесшумная работа
  • Типичное время реакции (10-20 мс)
  • Долгий срок службы (до 15 лет)





         /8579/conversions/2c064cdd0886aa3c10d24b177bda2e50-big.jpg

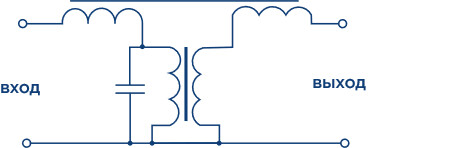

Феррорезонансные стабилизаторы

Феррорезонансный стабилизатор напряжения использует два дросселя: один для входящего напряжения сети, а другой для создания эталонного напряжения. В схеме формируется несколько резонансных контуров с различными собственными частотами, определяющими общую резонансную частоту стабилизатора. При возрастании напряжения сети изменяется собственная результирующая частота стабилизатора.





Особенности конструкции:

  • Высокая способность фильтровать всплески в сети
  • Ограниченный диапазон входных напряжений
  • Значительные габариты и вес



/8575/conversions/a84364d65108c46c04803f2edf14a9f9-big.jpg

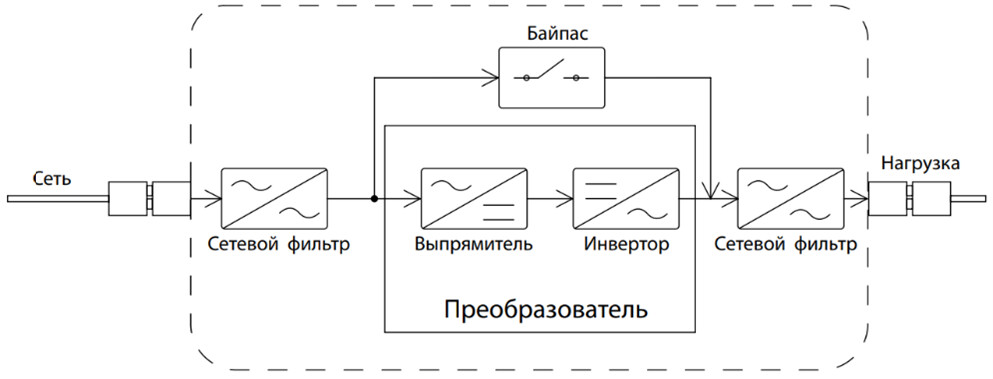

Инверторные стабилизаторы

Принцип действия таких устройств – двойное преобразование: AC→DC→AC. Это обеспечивает полностью «чистый» выходной сигнал с необходимыми параметрами сети. Синусоида на выходе является не продуктом фильтрации, а полноценным новым сигналом без шумов и помех. Цена такого оборудования, как правило выше из-за особенностей схемы, сложности и наполненности различными электронными компонентами.

Технологические преимущества:

  • Идеальная синусоида на выходе
  • Мгновенная реакция (<1 мс)
  • Широкий диапазон входных напряжений



/8577/conversions/0fbfc43aeb3ad3938942e26cf1ff7280-big.jpg



Форма выходного сигнала

Различают три основных типа выходного сигнала:

  • Прямоугольный сигнал
  • Модифицированная синусоида
  • Чистая синусоида

/8574/conversions/68c606abc16bfb884cd1086eed983c50-big.jpg


Форма выходного сигнала - не абстрактный параметр, а критически важная характеристика, напрямую влияющая на надежность, эффективность и безопасность работы оборудования. Не для каждого оборудования подойдут резкие переходы между значениями выходного сигнала, как у прямоугольного. Если нам важна чистота синусоиды и отсутствие шумов или помех в каждой момент времени, то стоит обращать внимание на те стабилизаторы, которые не модифицируют сигнал, а полностью преобразуют его.



На что еще обратить внимание



Как мы уже сказали ранее, областей применения стабилизаторов очень много, поэтому не существует уникального решения под все типы задач. Технические характеристики – самая важная часть выбора. После этого стоит вспомнить, что и условия эксплуатации будут отличаться: цеховые или полевые, подключение к стационарному оборудованию или потребуется постоянный перенос, есть ли вероятность попадания пыли или влаги, какая температура эксплуатации? Основываясь на этом, выбираем формфактор, защитное исполнение корпуса и дополнительные опции, которые обеспечат бесперебойную работу в конкретных условиях.



Как выбрать стабилизатор напряжения для рентгеновского аппарата



Дефектоскописты, работающие в промышленных или полевых условиях, часто сталкиваются с нестабильным электропитанием. Основным фактором выбора являются:

  • чистая синусоида,
  • мгновенная скорость реакции,
  • степень пылевлагозащитны не менее IP65
  • небольшие размеры с относительно легким весом – не более 15 кг.

Выбор стабилизатора напряжения для рентгеновского оборудования — это не просто вопрос удобства, а гарантия безопасности, точности диагностики и долговечности дорогостоящей техники. Об одном из таких стабилизаторов мы рассказали в нашей статье: Как стабилизатор напряжения сокращает расходы на ремонт переносных рентгеновских аппаратов.



Шпаргалка

Для выбора типа стабилизатора нужно ответить на вопросы:

1.    Какой диапазон рабочих напряжений?
2.    Важна ли скорость срабатывания?
3.    Насколько важно постоянное напряжение и с какой точностью?

После выбора типа, можно перейти к выбору конкретной модели, опираясь на условия эксплуатации.

1.    Стационарный или переносной аппарат
2.    Климатические условия эксплуатации
3.    Надежность производителя, реальные отзывы и наличие гарантийного срока.
