Как выбрать негатоскоп

Негатоскоп — это устройство, экран которого излучает яркий свет. Негатоскоп нужен для визуального просмотра и расшифровки проявленных радиографических снимков. Выбирать модель следует по размеру просмотрового окна и требуемой яркости. Ошибка при выборе может не позволить просветить снимки нужной плотности.





Согласно ГОСТ 7512-82 «просмотр и расшифровку снимков следует проводить после их полного высыхания в затемнённом помещении с применением специальных осветителей-негатоскопов». Но это не единственный способ.

Для просмотра проявленных снимков можно воспользоваться негатоскопом, либо оцифровщиком. Негатоскоп требует ручных измерений и ручной фиксации результатов. Оцифровщик автоматизирует работу и позволяет вести измерения и фиксацию результатов при помощи программного обеспечения.

Выбор между оцифровщиком и негатоскопом, как правило, определяется бюджетом. В среднем, негатоскоп стоит 40 000 руб, а оцифровщик — 400 000 руб. Если деньги не определяющий фактор, вам будет полезно прочитать статью «Как подобрать оцифровщик рентгеновских плёнок». Если бюджет ограничен, придётся брать негатоскоп.






Данила Ксенофонтов,
технический специалист

Принцип работы негатоскопа

Корпус негатоскопа изготавливается из пластика или нержавеющей стали. Спереди или сбоку стоит регулятор, при помощи которого задаётся необходимый уровень яркости. Источник света всегда закрыт рассеивающим или матовым стеклом. На стекло укладывается обработанная и высушенная плёнка.

Практически все модели негатоскопов снабжены ножной педалью. При разбраковке у дефектоскописта постоянно заняты руки: в одной руке лупа, вторая двигает плёнку или держит УШР и линейку. Ножная педаль позволяет включать и выключать освещение негатоскопа, не отвлекаясь от разбраковки

Источники света

В негатоскопах источником света служат светодиоды или галогеновые лампы. У последних есть ряд недостатков: у них ограничен ресурс работы, они выделяют много тепла и не подсвечивают рассеивающий экран так равномерно, как модели на светодиодах.

Практически все современные промышленные негатоскопы собирают на светодиодных матрицах. Полупроводниковые источники света становятся всё более мощными. Например, у некоторых моделей негатоскопов яркость смотрового окна может достигать 1 000 000 кд/м2.

Оптическая схема «светодиодная матрица — рассеивающий экран» обеспечивает равномерное свечение экрана негатоскопа во всех его частях. При этом глаза наблюдателя получают одинаковое количество света от каждой его точки.

Как связана оптическая плотность снимков и яркость негатоскопов

В ГОСТ 7512-82 прописано: «Следует использовать негатоскопы с регулируемыми яркостью и размерами освещенного поля. Максимальная яркость освещенного поля должна составлять не менее 10 Д+2 кд/м2, где Д — оптическая плотность снимка».

Но есть один нюанс — ГОСТ был разработан в 1982 году. В то время не было достаточно информации о том, какая нужна яркость изображения для корректного восприятия глазом человека. В связи с этим рекомендуем ориентироваться на СДОС-01-2008, в котором приведены соответствующие реальным условиям значения яркости негатоскопа, в зависимости от оптической плотности снимка.

Оптическая плотность снимка — мера непрозрачности, которая характеризует ослабление светового потока. Оптическая плотность измеряется в Беллах, сокращённое обозначение — «Б». Для измерения оптической плотности используется денситометр. Прибор сравнивает яркость негатоскопа и яркость точки на плёнке. По этим двум значениям прибор определяет оптическую плотность. Чем выше плотность, тем темнее изображение.

Использование негатоскопа с недостаточной яркостью не позволит провести просмотр и расшифровку снимков. При высокой оптической плотности снимка и низкой яркости негатоскопа разглядеть что-либо будет невозможно. Сравним снимок с оптической плотностью 4 Б на двух негатоскопах с разной яркостью.

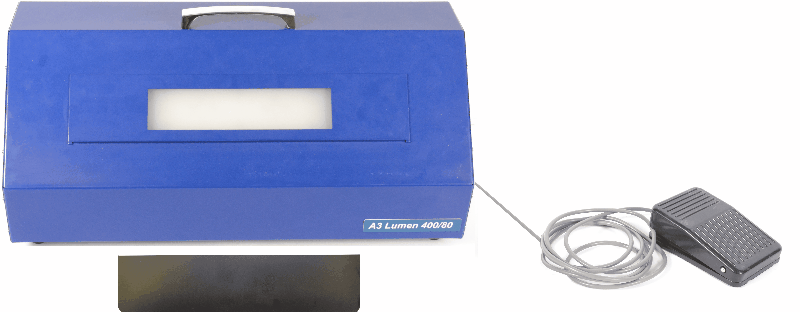

Снимок с плотностью 4 Б на негатоскопе Lumen 400/80 с яркостью 150 000 кд/м2

Снимок с плотностью 4 Б на негатоскопе НСД-1 с яркостью 30 000 кд/м2

Снимок с плотностью 4 Б на негатоскопе Lumen просматривается лучше. При этом его яркости, согласно ГОСТ, недостаточно. Чтобы рассмотреть изображение в соответствии с нормативным документом нужен негатоскоп с яркостью 1 000 000 кд/м2. Чтобы вы не теряли время на поиске подходящих негатоскопов по плотности снимков, мы сверстали плакаты на основе ГОСТ и СДОС.

Плавная регулировка яркости позволяет исследовать проявленные дефекты на снимках различной плотности. К примеру, негатоскоп с яркостью 150 000 кд/м2 позволяет просматривать снимки с оптической плотностью 3 Б. При этом ничто не мешает уменьшить яркость для просмотра плёнки с плотностью 1,5 Б.

Яркость на просмотровом окне должна быть равномерной. Если яркость на экране будет различаться, участки плёнки будут неравномерно подсвечены. Из-за этого можно пропустить дефект.

При выборе яркости негатоскопа не стоит ориентироваться только на минимальные требования к плотности снимков. Экспозиция может быть подобрана неправильно и будет слишком большой. К примеру, оптическая плотнотность снимка составит 3 Б. Соответственно с негатоскопом, позволяющим просматривать снимки с плотностью 1,5-2 Б, придётся пересвечивать объект. Яркий негатоскоп позволит расшифровать снимок без дополнительных трудозатрат.

Регулировка размеров просмотрового окна

Размер просмотровых окон негатоскопов варьируется от 80×200 мм до 100×400 мм. Один из самых распространенных типоразмеров — 100×400 мм. При этом зависимости от типа плёнки нет: на одном негатоскопе просматривается как форматная, так и рулонная плёнка.

ГОСТ 7512-82 предписывает использовать негатоскопы с регулируемыми размерами освещенного поля: «Размеры освещенного поля должны регулироваться при помощи подвижных шторок или экранов-масок в таких пределах, чтобы освещённое поле полностью перекрывалось снимком».

Просмотровые окна негатоскопов, как правило, прямоугольные. Но есть и исключения, к примеру, у негатоскопа «ЦИКЛОП» XRS 80/5 окно круглое. Такая форма позволяет просматривать дефекты в заданной области, не подсвечивая всю плёнку. Чтобы подсветить заданную область на прямоугольных негатоскопах придётся использовать экран-маски.

Если плёнка меньше прямоугольного просмотрового окна придётся использовать специальные шторки. Они ограничивают рабочую область просмотрового окна. Если их не использовать яркий свет будет слепить оператора.

Шторки могут идти в комплекте, но в большинстве случаев придётся использовать подручные средства. При этом руки для перекрытия света лучше не использовать — они нужны дефектоскописту чтобы регулировать положение плёнки и держать измерительный инструмент.

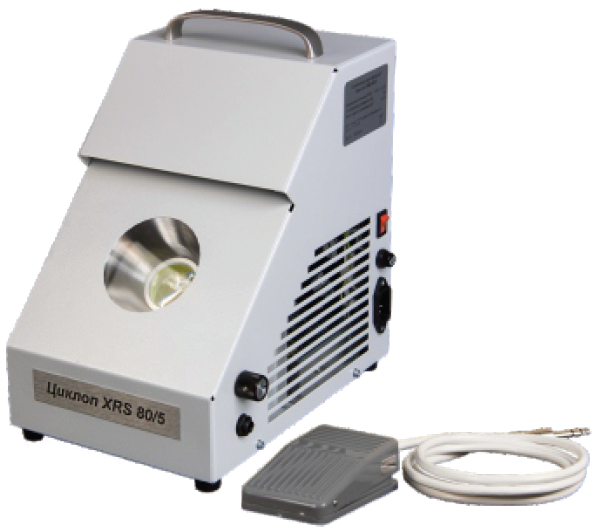

Негатоскоп «ЦИКЛОП» XRS 80/5.
Диаметр окна — 80 мм


Плёнка меньше просмотрового окна негатоскопа НГС-1

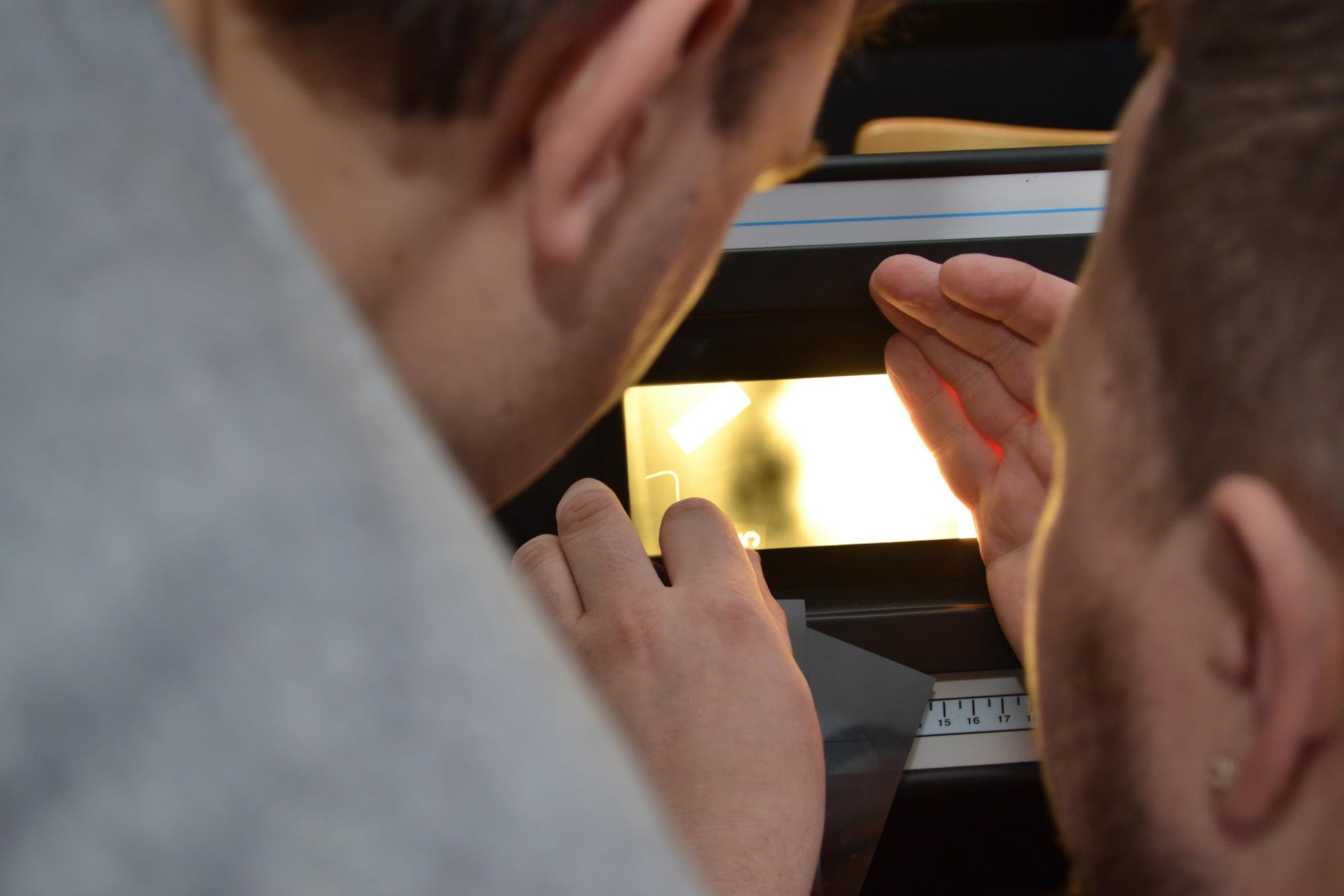

Свет от незакрытой части окна мешает осмотру плёнки


Экран-маска могла бы перекрыть излишки света

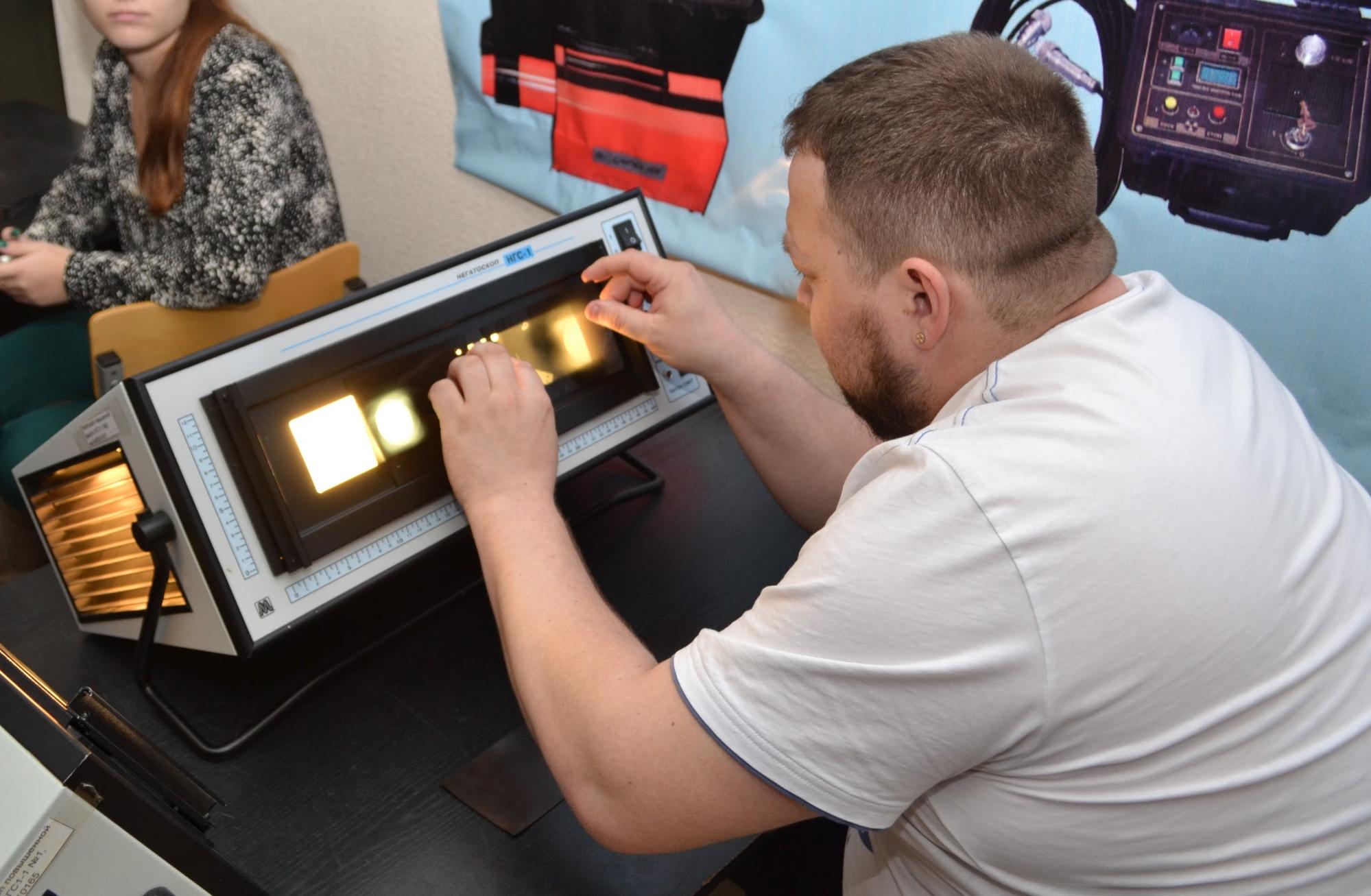

Чтобы не отвлекаться на перекрытие света используйте самодельные или заводские шторки



Негатоскоп X-LED с набором заводских шторок

Типы систем охлаждения

Все источники света нагреваются. Это относится и к галогенным лампам и к светодиодам. Чтобы негатоскопы не перегревались их оснащают системами пассивного или принудительного охлаждения. Для пассивного охлаждения необходимо делать перерывы в работе, чтобы нагретый воздух выходил через специальные отверстия. Для принудительного охлаждения используются вентиляторы.

Чем выше максимальная яркость экрана, тем лучше должна работать система охлаждения. Так, моделям типа НСД с яркостью 30 000 кд/м2 хватает пассивного охлаждения. Для сравнения: в моделях X-LED с яркостью 115 000 кд/м2 стоят 3 вентилятора. Чем ярче негатоскоп, тем лучшим должно быть охлаждение.

Нарушения в режиме работы-отдыха могут привести к поломке негатоскопов с пассивным охлаждением. Без отдыха экран может деформироваться и пойти волнами. В таком случае разбраковка снимков будет невозможна из-за перепадов поверхности рабочей зоны. Чтобы продолжить работу придётся менять экран, а это потеря времени.

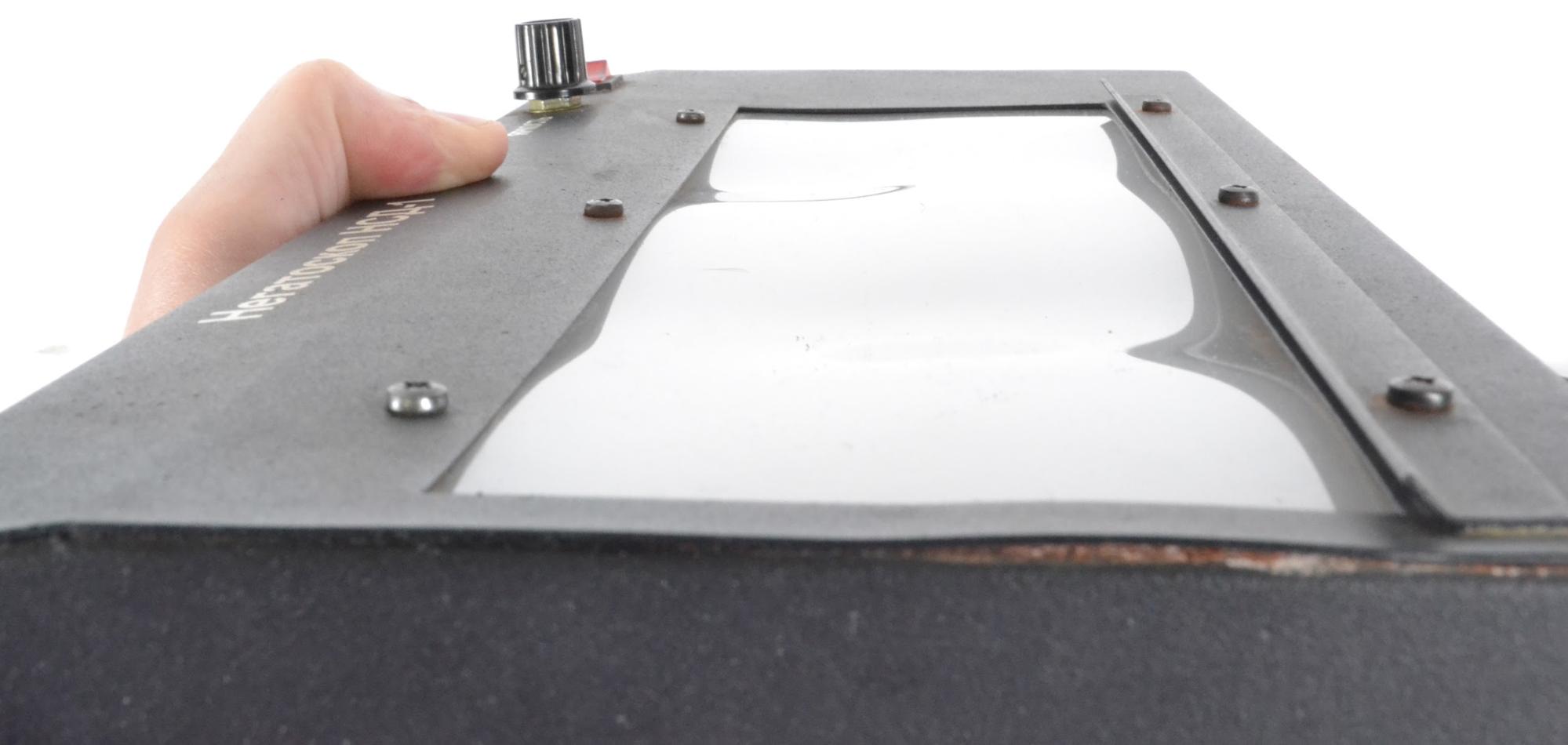

Экран негатоскопа НСД «пошёл волной» из-за перегрева. Это произошло из-за длительной работы без перерывов


Чтобы избежать порчи экрана делайте паузы в работе негатоскопов с пассивным охлаждением

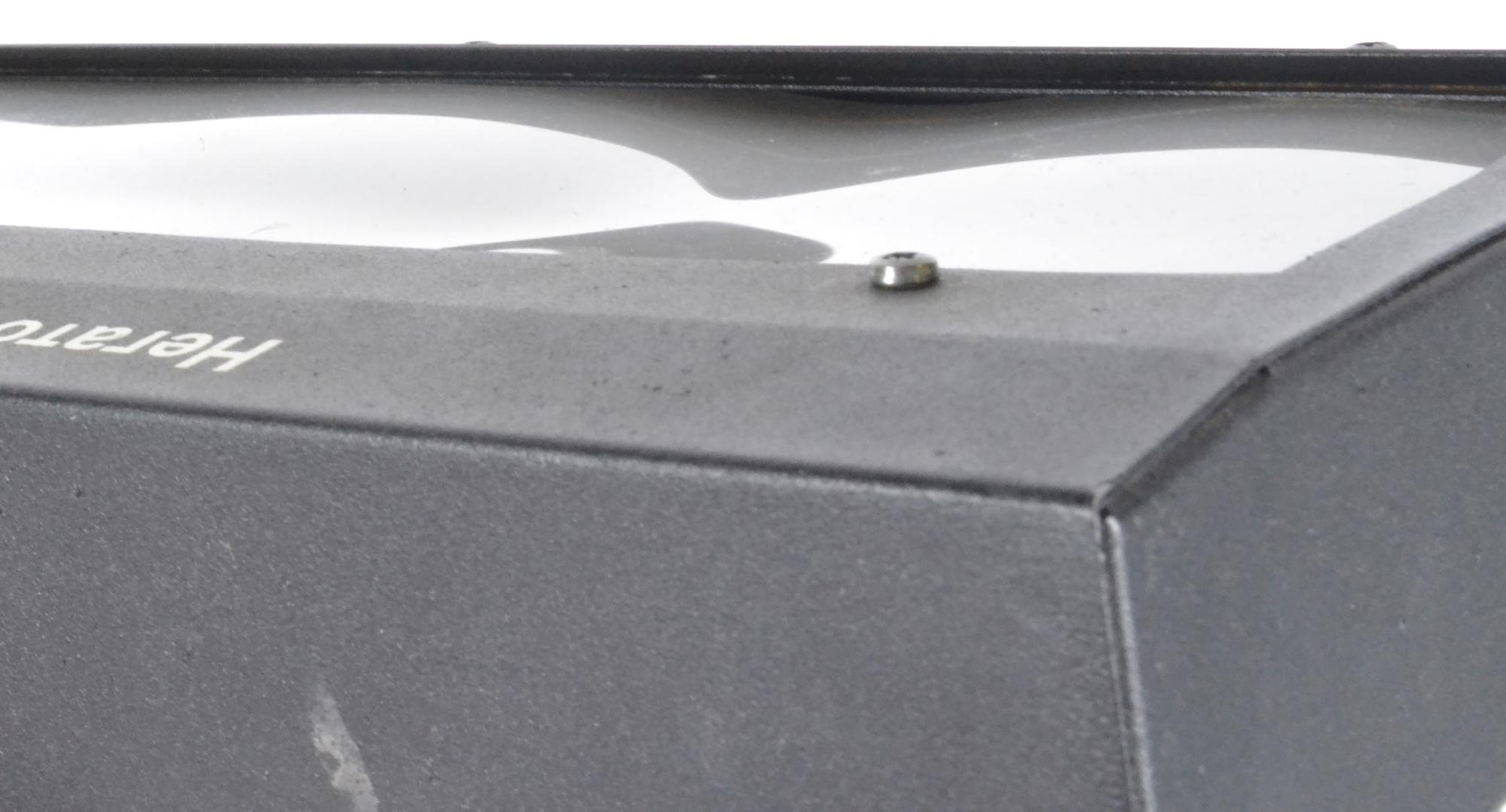

Негатоскоп с подобным изгибом экрана непригоден к работе



Кроме того, перегретый экран негатоскопа может испортить рентгеновский снимок. При соприкосновении с нагретым экраном эмульсионный слой плёнки становится пластичным и может деформироваться. На изображении это будет выглядеть как расплывчатый жирный след. Пятно помешает разбраковке снимка.

Негатоскопы с принудительным охлаждением защищены от перегрева экрана. Исходя из яркости каждой модели на негатоскопы могут поставить от 1 до 4 вентиляторов. Они не позволяют аккумулировать много тепла внутри прибора и охлаждают источники света. Благодаря этому исключена возможность повреждения эмульсионного слоя плёнки.

У некоторых негатоскопов с принудительным охлаждением есть ограничение по времени работы. Это обусловлено работой на максимальной яркости. К примеру, время непрерывной работы «ЦИКЛОП» XRS 80/5 при 1 000 000 кд/м2 — 10 минут.

Негатоскоп X-LED. Вентиляторы охлаждают светодиоды.
Тепло выходит из специальных отверстий



Негатоскоп НСД-1 оснащён ножками и лупой

Дополнительное оборудование

Производители негатоскопов стремятся облегчить и ускорить работу дефектоскопистов. Для этого они оснащают приборы дополнительными принадлежностями. К примеру, негатоскоп НСД-1 снабжается ножками и лупой с гибким держателем. Лупа позволяет рассматривать нужный участок плёнки в то время, как свободными руками дефектоскопист может вести измерения. А ножки помогают держать прибор на нужной высоте.

Некоторые принадлежности негатоскопов могут застопорить работу. Для примера возьмём негатоскоп со встроенным денситометром «АРГО». С одной стороны удобно — всё в одном месте. С другой стороны, если сломается негатоскоп, либо денситометр, прибор придётся отправлять в ремонт. К тому же, денситометры внесены в реестр средств измерений, поэтому работу также понадобится приостановить и на время поверки.

Негатоскоп серии «АРГО» со встроенным денситометром

Стоимость

Негатоскопы стоят от 20 000 до 40 000. Формула цены одна: чем ярче, тем дороже. Если с негатоскопом идёт дополнительное оборудование, прибор будет стоить больше аналога без обвесов.

Шпаргалка

  1. Определитесь со снимками какой плотности предстоит работать. От этого зависит
    нужная яркость негатоскопа.
  2. Чем выше яркость негатоскопа, тем выше информативность расшифровки снимков.
    Другими словами, большая яркость позволяет увидеть больше мелких дефектов,
    особенно при работе с трещинами.
  3. Размер просмотрового окна должен подходить под формат плёнки, с которой предстоит
    работать. В противном случае плёнка не поместится на экране, либо будет настолько
    мала,что не будет полностью перекрывать освещённое поле.
  4. Будьте готовы использовать вместо шторок и экран-масок подручные средства.
  5. Не выбирайте негатоскоп только из-за дополнительного оборудования, к примеру,
    денситометра. В ряде случаев это оборудование может замедлить вашу работу.
