Рентгеновский аппарат 0,3 СБК 160 С

Рентгеновский аппарат 0,3 СБК 160 С предназначен для проведения радиографического контроля в условиях Крайнего Севера. Оснащен функцией автоматической тренировки. Рабочее напряжение на аноде — 160 кВ. Потребляемая мощность — не более 450 Вт.

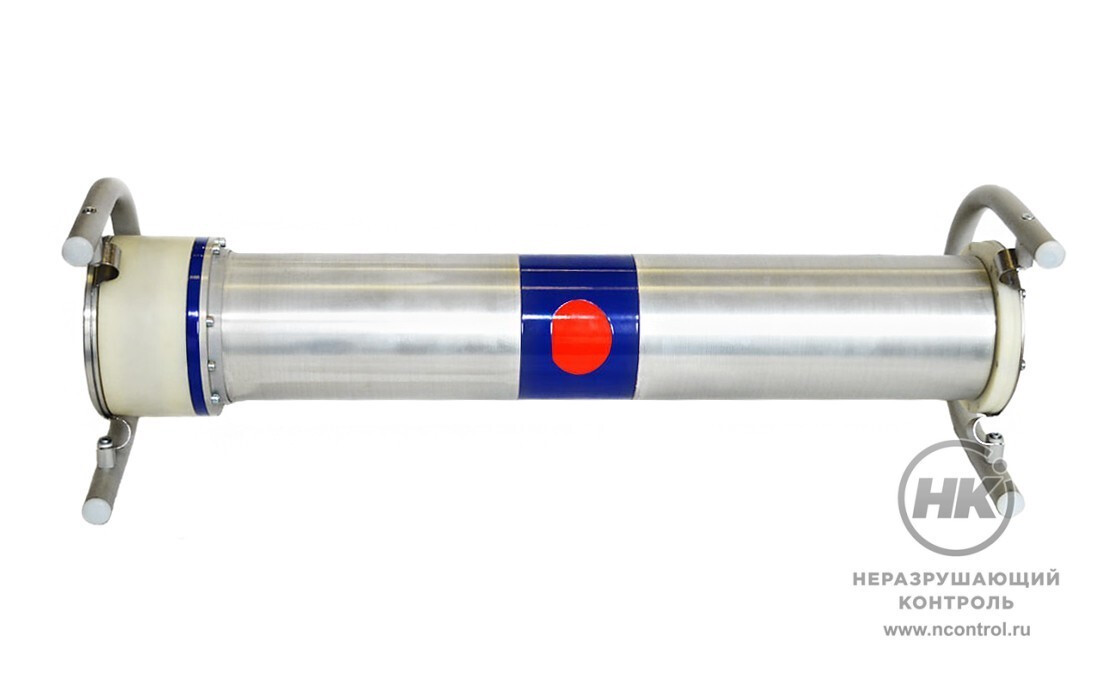

В моноблоке 0,3 СБК 160 С стоит рентгеновская трубка типа 0.3 БПM 25-150, работающая в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции. Размер фокусного пятна – 0,8 х 0,8 мм. Малый размер пятна позволяет при контроле устанавливать моноблок аппарата на минимальное расстояние от экспонируемой пленки, сохраняя геометрическое разрешение рентгеновского изображения.

0,3 СБК 160 С работает от сети переменного тока и от автономных источников питания – переносного бензинового генератора и аккумуляторного блока питания. Поэтому рентген. аппарат работает в полевых и в цеховых условиях.

По спецзаказу поставляем моноблок с разъёмом, установленным на торце. Так удобнее вести панорамный контроль, к примеру, сосудов под давлением.

Комплект аппарата укладывается в два инструментальных ящика. Вес обоих не превышает 19 кг.


20
минут

Время непрерывной работы на максимальной мощности

Комплектация

  • моноблок;
  • блок питания и управления
  • пульт дистанционного управления;
  • кабель соединительный, длиной 5 м;
  • кабель сетевой с евровилкой, длиной 2 м;
  • кабель ПДУ, длиной 25 м;
  • комплект эксплуатационной документации.

Принадлежности

  • магнитное устройство крепления моноблока на трубу;
  • ременное устройство крепления;
  • устройство крепления моноблоков на трубах диаметром 25 ÷ 133 мм
  • источник автономного питания со встроенным зарядным устройством и кабелем питания;



  • штатив с магнитными опорами;
  • коллиматорная муфта моноблока;
  • преобразователь 12/24 В;
  • автономное устройство охлаждения.

Технические характеристики

Максимальная мощность на аноде трубки

300 Вт

Максимальное анодное напряжение

160 кВ

Предельный анодный ток

3 мА

В диапазоне от 100 кВ до 160 кВ характеристика по мощности

изоваттная

Диапазон установок анодного напряжения на рентгеновской трубке

50÷160 кВ

Диапазон установок тока анода рентгеновской трубки

0,1÷3,0 мА

Диапазон установок времени экспозиции

1 ÷ 998 сек

Дискретность установок анодного напряжения

1,0 кВ

Дискретность установок анодного тока

0,01 мА

Дискретность установок времени экспозиции

1 сек

Диаграмма излучения

конус с углами при вершине 80° × 100°

Ось пучка

перпендикулярна оси моноблока

Размер фокусного пятна

0,8 × 0,8 мм

Питание

от сети переменного тока 50 Гц с напряжением — 90 ÷ 264 В

Мощность, потребляемая от сети

не более 450 Вт

Диапазон рабочих температур окружающей среды

-40 °С ÷ +40 °С

Температура отключения по перегреву моноблока

+70 °С

Время непрерывной работы на максимальной мощности при начальной температуре +20° С

около 20 мин

Время работы от заряженного источника автономного питания на максимальной мощности

28 мин

Габаритные размеры основных частей аппарата:



моноблок без съёмной ручки

120 × 508 мм

блок питания и управления

273 × 185 ×157 мм

пульт дистанционного управления

155 × 100 × 30 мм

источник автономного питания

270 × 250 × 120 мм

Масса основных частей аппарата:



моноблок со съемной ручкой

5,9 кг

блок питания и управления

3,5 кг

пульт дистанционного управления

0,4 кг

источник автономного питания

10,5 кг

соединительный кабель моноблок-БПУ

0,7 кг

кабель ПДУ

0,8 кг

сетевой кабель

0,2 кг

кабель автономного питания

0,2 кг

штатив моноблока

1,1 кг
